泰克5系MSO示波器在LED行業的應用

　　1、 測試需求背景

　　LED 是英文 Light Emitting Diode 的簡稱，是一種具有兩個電極的半導體發光器件，讓其流過小量電流就會發出可見光。

　　LED的電性能測試特點與其實與開關電源的電性能測試基本相同，但更加側重電流測試，因為LED是由開關電源驅動的，這會導致在LED中產生相當大的紋波電流。實際上，電源的成本在某種程度上是由所允許的電流大小決定的，紋波電流越大，電源成本就越低，但光輸出會因此受到影響。

　　由于紋波電流還通過提高功耗而影響LED 性能，并造成的 LED 功耗的增加，而且對LED的使用壽命有重大影響，工程師在完成LED驅動電源的測試項目同時，同時需要對紋波電流更高精度的測試。

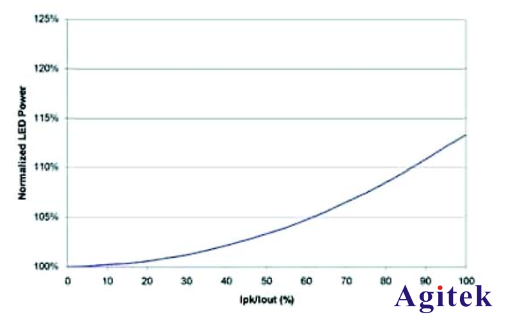

　　紋波電流增加了 LED 的功能

　　2、 測試的關鍵環節

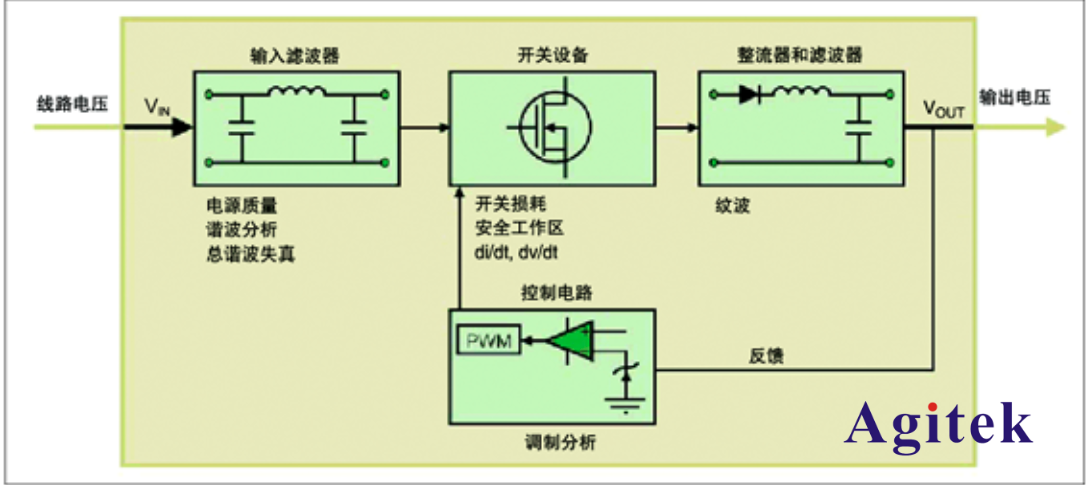

　　開關電源框架圖如圖 1，

　　圖1. 使用 DPOxPWR 電源分析軟件檢定 SMPS 元件

　　開關電源測試中主要有以下幾方面內容：

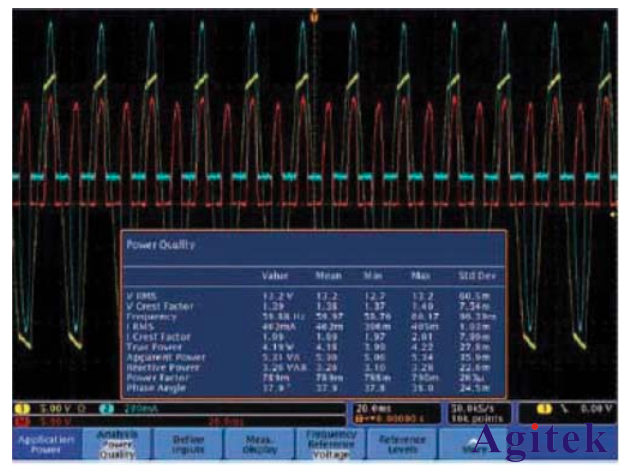

　　1) 電源質量測量 (圖 12)

　　RMS，波峰因數，真實功率，無功功率，視在功率，功率因數及電壓和電流相角測量

　　

　　2) 諧波測量

　　THD-F，THD-R和RMS測量及每個諧波的幅度和相位;根據IEC 61000-3-2和MIL-STD-1399標準進行測試

　　3) 開關損耗測量

　　啟動，關閉，傳導和總功率和能量損耗

　　4) 安全工作區開關設備電壓和電流的X-Y顯示;相對于設備規范限制圖形描述，對信號進行模板測試

　　5) 紋波測量

　　信號 AC 成分測量表和測量統計

　　6) 調制分析

　　以圖形方式顯示被調制開關信號的周期間變化;+/- 脈寬, +/- 占空比, 頻率和周期

　　7)BH 曲線

　　3、泰克產品的優勢

　　1) 長記錄長度：可以高采樣率來求捕獲電源測量的整個周期

　　2) 波形導航：方便進行電源系統查障

　　3) 高級數學計算：定義全面的代數表達式，自動計算功率等測試結果

　　4) 串行總線分析和觸發：支持SMBus等低速串行總線的自動觸發、解碼和搜索

　　5) 自動校正探頭偏移，保證最大的結果測量精度

　　6) PWR 功率分析應用模塊：自動測量電源, 如電源質量, 開關損耗, 諧波, 安全工作 區, 調制, 波紋和轉換速率, 提供了快速準確的結果。

　　7) 完善的探頭測試方案：

　　電流探頭，測量 1 mA - 150 ARMS或 500 Apeak的 AC 和 DC 電流;

　　高速差分探頭，高達 1 GHz 的帶寬，測量± 42 V 的差分信號;

　　高壓探頭，測量高達 5600 V 的差分信號或高達 20 kV 的參考接地信號。

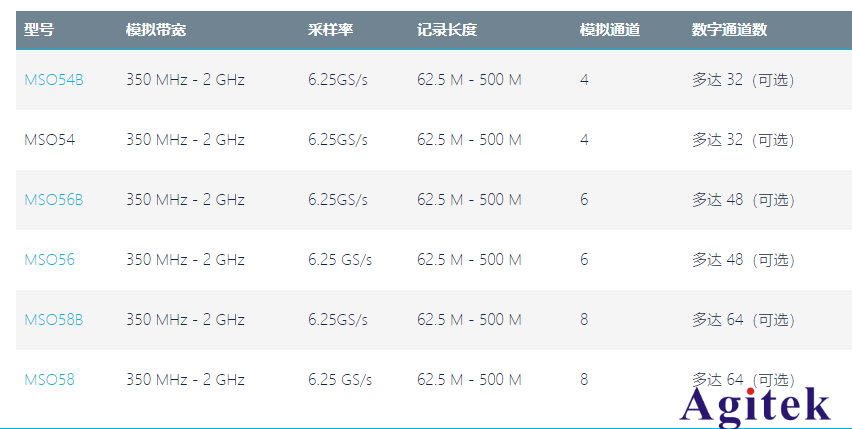

　　4、 泰克5系MSO示波器的配置
