可編程直流電源的基本工作原理及介紹

　　現在各種的電子設備不斷的發展，它們對直流供電的電源也有了更高的要求，相對于電子設備來說，用單一的直流電源是沒有辦法達到供電的要求，所以需要不同的直流電源來給電子設備供電。可編程直流電源就是這一種。在生產測試中，可編程直流電源的寬范圍電壓輸出適用于測試和分析元件、電路、模塊和整機的特性。今天安泰測試為大家介紹一下可編程直流電源工作原理。

　　可編程直流電源介紹

　　可編程直流電源中的非靜電力從負極指向正極。當可編程直流電源與外電路連接時，由于電場的作用力，會在電源(外電路)外形成從正極到負極的電流。而在電源(內部電路)中，非靜電力的作用使電流從負極流向正極，從而使電荷形成閉合循環流動。

　　可編程直流電源的一個重要特性就是它的電動勢，它等于單位正電荷通過電源內部從負極移動到正極時，非靜電力所做的功。當電源向電路提供能量時，所提供的功率P等于電源的電動勢E與電流I的乘積，P=EI。電源的另一個特征量是其內阻(簡稱內阻)R0。當通過電源的電流為I時，電源中損失的熱功率(即單位時間內產生的焦耳熱)等于R0I。

　　當電源正負極未連接時，電源處于開路狀態，電源兩電極間的電位差在大小上等于電源的電動勢。在開路狀態下，非電能和電能之間沒有相互轉換。當負載電阻接在電源的兩極形成閉合回路時，流經電源的電流從負極流向正極。此時，電源提供的功率EI等于功率UI(U輸送到外部電路(U為電源正極和負極之間的電位差)和內部電阻中損耗的熱功率R0I之和，EI=UIR0I。因此，當電源向負載電阻供電時，電源兩極的電位差U=E-R0I。

　　當另一個電動勢較大的電源接在電動勢較小的電源上，正極接正極，負極接負極時(例如用直流發電機給電池組充電)，在電動勢較小的電源中，電流從正極流向負極。此時，外部輸入電功率UI等于每單位時間存儲在電源中的能量EI和在內阻中損失的熱功率R0I之和，并且UI=EIR0I。因此，當外部輸入電源到電源時，施加在電源兩極之間的外部電壓應為U=ER0I。

　　當可編程直流電源的內阻可以忽略時，可以認為電源的電動勢在大小上近似等于電源兩極之間的電位差或電壓。

　　為了獲得更高的直流電壓，可編程直流電源經常串聯使用。此時總電動勢是所有電源電動勢之和，總內阻也是所有電源內阻之和。由于內阻增大，只能用于低電流強度的電路。為了獲得更大的電流強度，可以并聯使用電動勢相等的可編程直流電源，此時總電動勢為單個電源的電動勢，總內阻為每個電源內阻的并聯值。

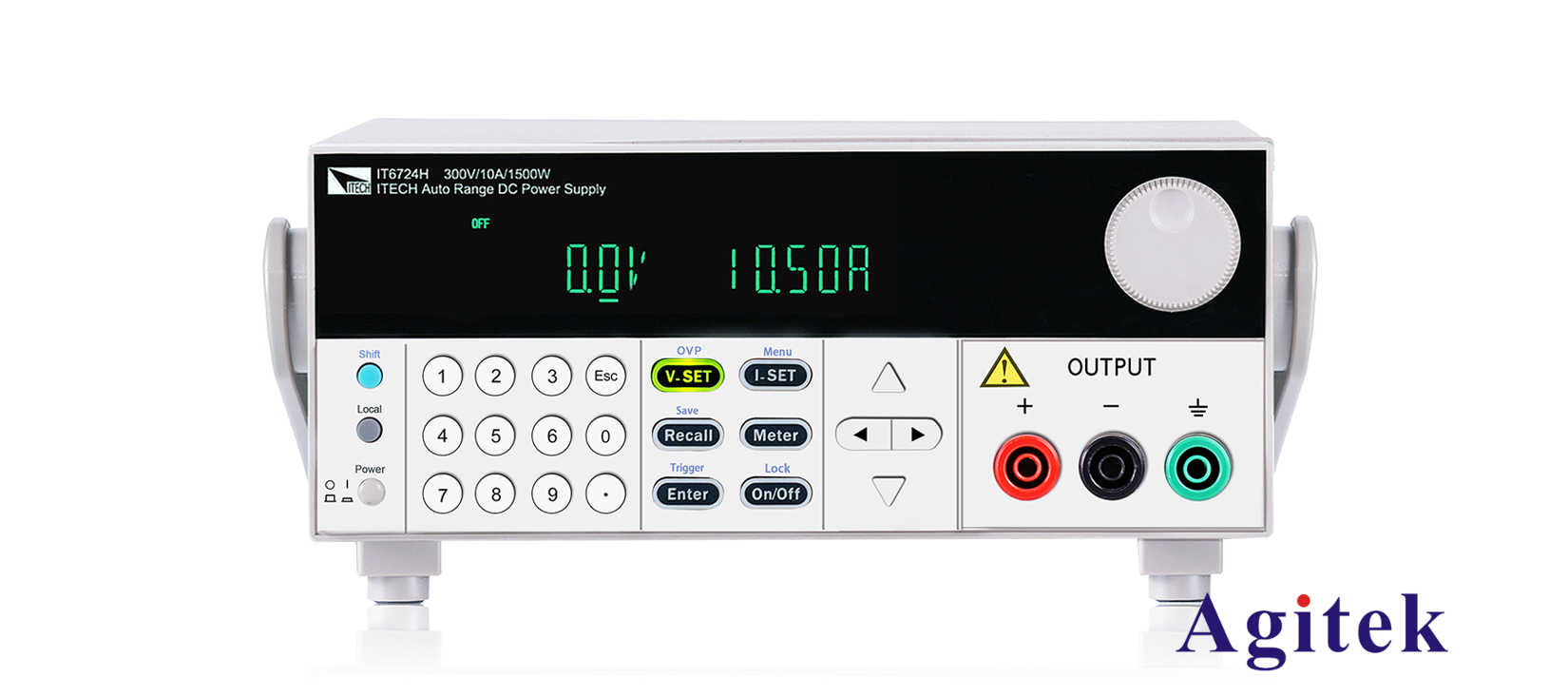

IT6700可編程直流電源

　　可編程直流電源工作原理

　　(1)把剛開始的交流電源經過整流、濾波成為直流電源。

　　(2)可編程直流電源的開關是通過高頻的脈沖寬度調制來控制開關，把直流加到開關的變壓器上。

　　(3)開關變壓器感應出有高頻電壓的時候，會經過整流濾波送給負載。

　　(4)在電路中，尤其是在輸出的部分，會有一定的電路反饋給控制電路，控制脈沖寬度的占空比，通過這樣的方式，來達到穩定的狀態。

　　(5)在交流電源在輸入的時候，要經過一個能夠過濾掉電網的干擾的東西，同時也能過濾掉電源對電網的干擾。

　　(6)功率相同的時候，開關的頻率越高，那么開關變壓器的體積就會越小，對開關管的要求就會變高。

　　(7)在電路中還會加保護電路，像是空載、短路保護等，不然很有可能因為操作失誤而燒壞電源。

　　以上就是安泰測試對可編程直流電源工作原理的一些講解，希望對大家有所幫助。關于更多有關可編程直流電源方案及其它問題，歡迎咨詢西安安泰測試官網www.nfrol.com
