購買泰克示波器時帶寬越高越好嗎?怎么計算示波器帶寬?

       泰克示波器有很多不同規格，確定了可捕獲和測量信號的準確度。但是示波器的主要規格是其帶寬。在電子工程在校學生實驗中使用的示波器可能具有足夠的帶寬，可供教授將分配的大多數(如果不是全部)實驗使用。當您最終完成電子工程課程，進入電子行業工作時，很可能您需要從您公司的儀器池中選擇一個示波器來對您的設計執行測試，或者可能被委派對各種要采購的示波器進行評估。本示波器帶寬教程將為您提供一些有益的提示，告訴您如何選擇具備數字和模擬應用的適當帶寬的示波器。

　　一、什么叫示波器帶寬?示波器帶寬的定義

　　所有示波器都具有以較高頻率展示的低通頻率響應，如下圖所示。大多數帶寬規格為 1 GHz 以及更低的示波器通常具有高斯頻率響應。示波器高斯頻率響應近似于單極點低通濾波器，即您可能已在某些電路課程中學過而且可能繪制為波特圖的一些內容。

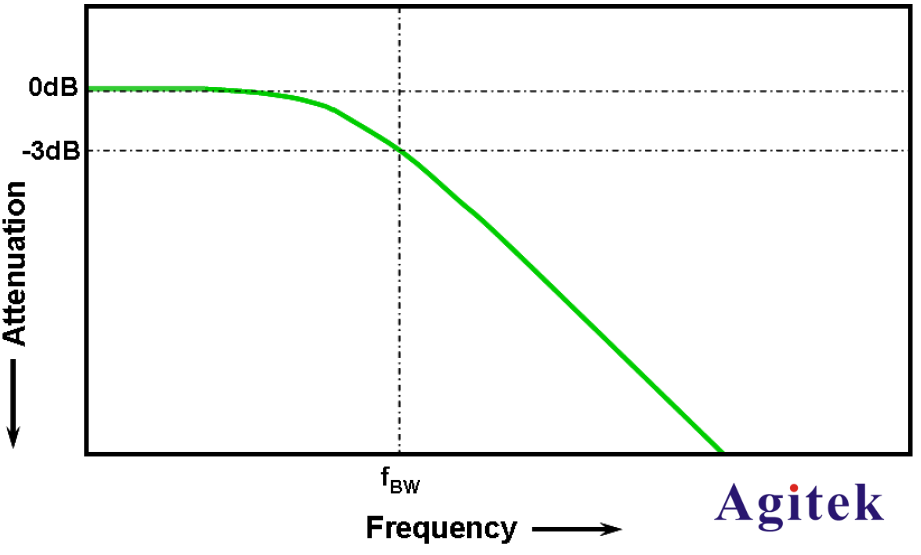

　　示波器高斯頻率響應

　　按 3 dB 衰減輸入信號的最低頻率被視為示波器的帶寬 (fBW)。以 -3 dB 頻率執行信號衰減會轉換為約 -30% 幅度誤差。換句話說，如果將 1 Vp-p、100 MHz 正弦波輸入 100 MHz 帶寬示波器中，則使用此示波器測量的峰峰值電壓會在約 700 mVp-p (-3 dB = 20 Log [0.707/1.0]) 的范圍內。因此，您無法對示波器帶寬周圍具有超高頻率的信號執行準確測量。

　　與示波器的帶寬規格密切相關的是其上升時間規格。具有高斯類型的頻率響應的示波器的上升時間約為 0.35/fBW (基于 10% 至 90% 標準)。但是，您需要記住，示波器的上升時間不是示波器能夠準確測量的最快邊沿速度。而是當輸入信號具有理論上無限快的上升時間 (0 ps) 時，示波器可能產生的最快邊沿速度。盡管從實際角度看，這一理論規格無法測試 (由于脈沖發生器不具備無限快速邊沿)，但是您可以通過輸入邊沿速度比示波器的上升時間規格快 5 到 10 倍的脈沖，來測試示波器的上升時間。

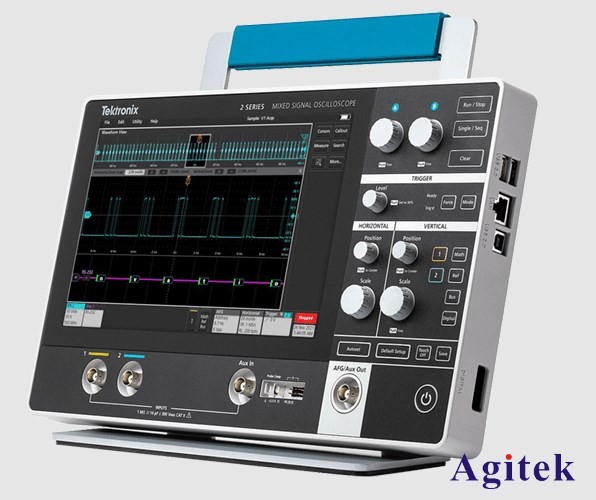

　　二、購買泰克示波器時帶寬越高越好嗎?

　　帶寬：帶寬是示波器最重要的一項特征。

　　在當今的數字化示波器時代，需要配備更高帶寬的示波器，而不再僅僅是模擬放大器帶寬。為確保您的示波器有足夠的帶寬來滿足應用，就要充分考慮示波器將要查看的信號的帶寬。

　　帶寬是示波器的一項重要特征，它決定著將要顯示的信號的范圍，進而會影響您的購買價格。在決定購買多大的帶寬時，您需要對當前的預算限制與示波器在實驗室使用周期內將要發揮的作用做出權衡。

　　也就是根據應用需要來決定帶寬。

　　縱觀當今的數字技術，系統時鐘通常是示波器需要顯示的頻率最高的信號。您的示波器的帶寬至少要比這一頻率高出三倍才能正常顯示這些信號。

　　此外，信號的上升時間也是系統中對示波器帶寬有很大影響的一個重要特征。您在查看信號時看到的往往不會是非常純的正弦波，而是在基本信號中夾雜著諧波。例如，在查看方波時，信號包含的頻率實際上至少是其基波頻率的10倍。在查看諸如方波之類的信號時，如果不能保證適當的示波器帶寬，示波器顯示屏上就會顯示出圓形邊沿，而不是期望中的干凈快速的邊沿。其結果就會影響測量精度。

　　如何確定我需要多大的帶寬呢?

　　根據下面的等式，您將能夠很方便地按照信號特征來確定適當的示波器帶寬：

　　1. 信號帶寬 = 0.5 / 信號上升時間

　　2. 示波器帶寬 = 2 x 信號帶寬

　　3. 示波器實時采樣率= 4 x 示波器帶寬

　　總之不是示波器帶寬就越好，選擇適合的才是最好的。如果你在購買泰克示波器的時候不知道多少度帶寬或者什么型號的示波器適合，歡迎與安泰測試取得聯系，我們專業的工程師為您免費進行選型。安泰測試官方網站：http://www.nfrol.com
