泰克示波器波形失真不穩定原因及其解決方法分析

　　波形表示信號的形狀、形式，這個信號可以是波在物理介質上的移動，也可以是其他物理量的抽象表達形式。

　　在許多情況里，波傳播的介質的形式不能直接用肉眼觀察。在這些情況中，“波形”這個術語指相應物理量在時間或空間上分布情況的圖形抽象。作為最典型的例子，泰克示波器可以被用來在顯示設備上表現出兩個探頭之間電壓的變化情況。將這個概念擴展后，波形也可以描述任何物理量在時間上變化所對應函數的曲線圖形。

　　一、波形分類

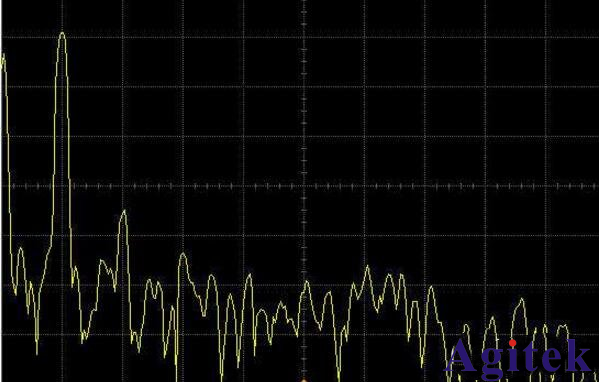

　　波形的種類很多，不同的波形有不同的定義和測量方法。正弦波形是在時域中定義的，但其波形失真參數卻用正弦波形通過傅里葉變換后在頻域中各諧波分量相對于基波幅度的大小來表示(見失真度測量);鋸齒波的非線性是指實際波形偏離理想直線的程度，速率較低的鋸齒波的非線性可用等間隔精密采樣的方法進行測量;脈沖波形測量的內容較多。

　　二、波形失真

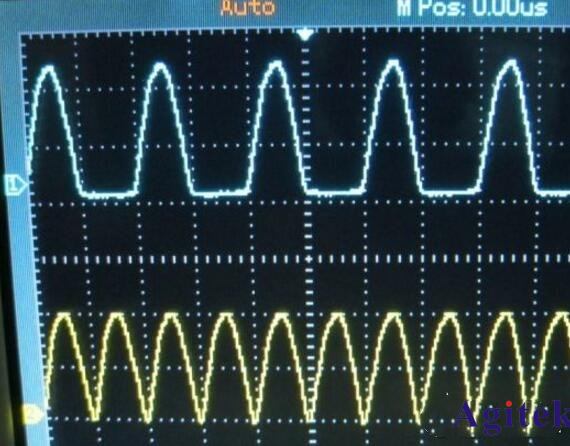

　　當放大器的工作點選的太低或太高時，放大器將不能對輸入信號實施正常的放大。

　　1、截止失真：這種失真是因工作點取的太低，輸入負半周信號時，三極管進入截止區而產生的失真。

　　2、飽和失真：這種失真是因工作點取的太高，輸入正半周信號時，三極管進入飽和區而產生的失真

　　三、示波器顯波形的原理介紹

　　示波管是示波器的關鍵部件，當電子槍被加熱發出電子束后，經電場加速打在熒光屏上就形成一個亮點，電子束在到達熒光屏之前要經過兩對相互垂直的電偏轉板，如果沒有偏轉電場的作用，電子束將打在熒光屏的中央;如果施加了偏轉電場，電子束(亮點)的位置就會發生偏移。

　　如果只在豎直(Y軸)偏轉板上加一交變的正弦電壓Uy=U0sinωt，則電子束的亮點將隨電壓的變化在豎直方向來回運動。由于Ux=0，所以光點在X軸方向無位移，在熒光屏上將顯示一條豎直亮線。如果只在水平(X軸)偏轉板上加上一個與時間成正比的鋸齒波掃描電壓Ux=KT(它可由示波器內的掃描發生器產生的)，電子束將在水平方向作周期性地從一邊勻速移動到另一邊，如果鋸齒波的周期較長，在熒光屏上可以看到電子束的移動過程，如果鋸齒波的周期足夠短，熒光屏上將只顯示一條水平亮線。

　　如果在水平偏轉板加上一個鋸齒波電壓的同時，在豎直偏轉板加上一個周期性變化的電信號，電子束在水平勻速移動的同時還在豎直方向隨周期性電信號的變化而移動，熒光屏上將顯示出加在豎直偏轉板上的電信號的變化規律波形。當豎直方向電信號的周期與水平方向鋸齒波電壓的周期相同或?yàn)槠湔麛?shù)倍，熒光屏上的圖形將通過一次次的掃描得到同步再現，從而顯示出豎直方向電信號穩定的波形。熒光屏上的a″點對應于Y軸上所加電壓的a點和X軸上所加電壓的a′點，依此類推，熒光屏上的光點正好描繪出Y軸上的電壓隨時間的變化規律。

　　如果Y軸上所加電壓的周期與掃描電壓的周期不相等或不成整數倍，就不能形成穩定的圖形，如圖14-3所示。為了在熒光屏上得到穩定的信號波形。一般的示波器內都有“整步電路”，用待測信號控制掃描發生器的頻率，稱為觸發掃描。即讓鋸齒波掃描電壓的掃描起點自動跟著被測信號，將被測信號顯示出來，這是“內整步”;或者從外部另行接入一整步電壓，加到鋸齒波發生器上，強迫鋸齒波與待測信號頻率保持整數倍的關系，這叫“外整步”。

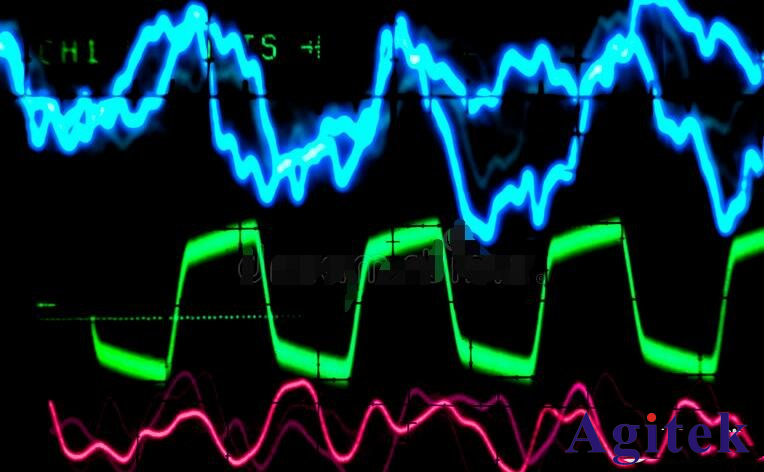

　　四、示波器圖形不穩定的原因及解決方法

　　一般來說泰克示波器波形不穩定，主要有兩種可能性：可能是信號源本身，也可能是示波器觸發條件沒有調好。

　　如果是信號本身不穩定，那示波器看到不穩定的波形也沒什么不對，相反，要是你調出一個穩定的波形才是有問題呢。如果是觸發條件不對，可以參考如下步驟：

　　1、選用適當?shù)臅r(shí)間分度 TIME/DIV 和電壓分度 VOLTS/DIV

　　2、觸發源Source 一定要選擇在穩定的輸入信號端 比如信號從CH1輸入 就要選擇CH1

　　3、調節水平電平 Trig Level 直到旋鈕附近Trig燈亮起

　　根據不同的信號類型選擇合適的觸發方式，常見的是邊沿觸發丹丁陛干樁妨標施缽漸，具體還要根據你的信號來看。示波器都有多種觸發方式，觸發方法多種多樣，只要合適的話，一般最終都會穩定觸發的。
