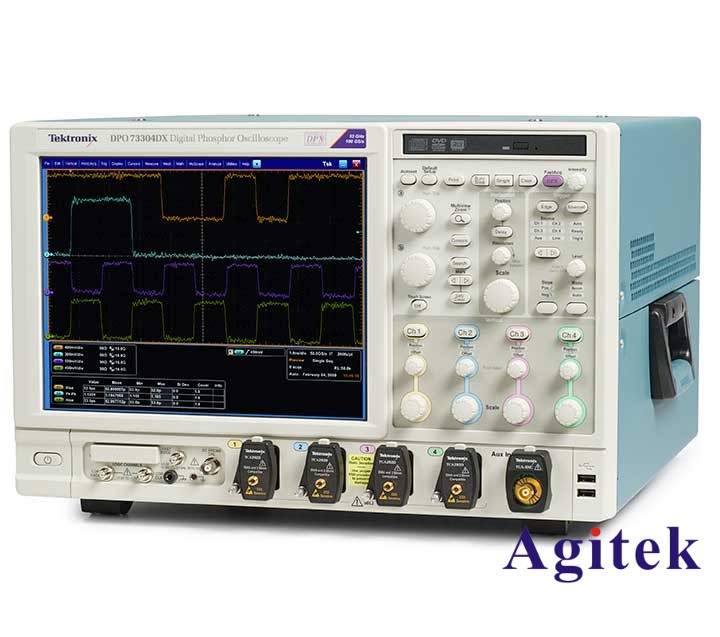

安泰測試教你泰克示波器怎么連接地線

　　1、零線和地線的區別

　　零線在供電端(發電廠、變電站、變壓器)接地，或在入戶前重復接地。它們是工作接地線，也是輸電線路的一部分。電流通過發電廠→帶電線路→負載→零線返回發電廠。

　　接地線在用戶端接地，并與電器的金屬外殼或人體接觸部分連接，使外殼與接地等電位，保護人體不受電擊。零線不與輸電線路形成電路，正常情況下無電流。

　　零線與地線的區別：

　　1、零線和地線這兩個概念是不同的，不是一回事，千萬不要或混合。

　　2、地線的對地電位為零，就近接地。

　　3、零線的對地電位不一定為零。零線在最近的變電站接地，可能與本地接地有一定的電位差。

　　4、零線有時會*電話給人。當帶電線路有電，但設備不工作時，零線可能會斷開。設備從斷點附近的零線為220V電，與帶電線路相同。

　　二、如何區分零線和地線

　　1、接線標準：

　　火線(L)的顏色必須是紅色。黃色。綠色;零線(N)顏色必須是黑色。藍色;地線(PE)的顏色必須是黃色和綠色。面對3孔插座，左零，右火，中間地面。

　　2、在總線上安裝一個漏電斷路器，用一個燈泡連接到帶電線路和零線或帶電線路和接地線上。如果漏電斷路器的動作表明它是接地線，否則它是零線。測試時注意安全?？赡軙行』鸹āＤ銘撟龊脺蕚洹２灰ε?

　　3、如果在家里:

       (1) 通電，用電筆測量，所有的火線都會亮;

       (2) 斷開主開關處的零線，只接通火線，將家里的燈*在開的位置，用電筆測量。剛才不亮，現在全是零線;

       (3) 剩下的不亮的都是地線。最簡單的方法是拿一個220V的燈泡。用電筆確定火線后，用兩火線連接燈頭。從亮度上可以區分零和地，亮的是零，暗的是地。

　　4、使用萬用表：將萬用表放在500v的交流檔，用手捏一支筆，另一支筆分別接觸電源線。電壓高的是帶電導線，電壓低的是零線，電壓為0的是地線。零線的接地電阻小于4歐元，是可靠的接地。用萬用表放置在交流檔的250V測火線和零線。帶電。帶電導線與地線之間的壓差為可靠接地。

　　三、零線與地線連接錯誤會有什么后果

　　1、由于是交流電，所以火與零互換對電器沒有影響。面對3孔插座，左零、右火，主要用于維修，最好不要更換。

　　2、零和地面反向連接或混合連接，通?？梢?，但很危險，地線不能連接到零線。否則，設備外殼將被充電。(一般設備正常時外殼幾乎不帶電)

　　3、進入房屋的接地線可以臨時用作零線(這樣電表不轉動，屬于偷電)，但如果要長期使用，有很多不利因素，比如:電壓不穩定是由于接地點環境的變化(雷雨、濕度等)。);變電站因素使火線對地電壓達到380V，可導致電氣設備易受影響和嚴重損壞。

　　四、泰克示波器測量市電的注意事項。

　　在測量電壓時，應注意兩個問題，一個是浮地問題，另一個是探頭的測量范圍。使用差分探頭或隔離通道示波器可以避免浮地。探頭的測量范圍可以通過查詢探頭的數據來獲得。高壓差分探頭是您的更好選擇。例如，泰克的P5200A可以滿足您的需求。

　　測量市電的關鍵點：

　　1、確保市電的峰值在示波器的測量范圍內，否則就看不到完整的波形。市電的有效值為220V，對于RIGOL的數字示波器，DS1000CA/B/D/E系列具有最大10V/div的垂直測量范圍，最大800V峰值的電壓可在10X探頭的幫助下進行測試；

　　2、確保無源探頭的接地夾接地(不是零線!)。零線有電壓(可以用數字萬用表驗證)，與探頭的接地夾接觸會直接造成短路。

　　市電測量注意事項：

　　1、建議使用100:1的無源探頭，以保護示波器的使用壽命；

　　2、探頭的接地夾必須連接到地線，不能連接到零線和火線，以防止短路；

　　3、如果預算允許，建議使用高壓差分探頭，或使用高壓無源探頭，并配備隔離變壓器作為示波器；

　　使用視波器觀察220V市電時，不要直接測量，因為示波器通常具有保護接地，該接地線與探頭的接地相連。如果示波器探頭的接地端接觸到220V市電的火線，示波器將被燒毀，導致短路。

　　如果需要直接測量，可以去掉示波器三線插頭的接地端。示波器探頭的負端必須連接到220V零線端，探頭端必須連接到220V帶電導線(千萬不要連接錯誤!)此外，應注意示波器的測量范圍應大于220x1、414，探頭的耐壓應大于250VAC。

　　最好的方法是使用隔離變壓器，不要將自偶變壓器作為隔離變壓器(隔離變壓器的**級和第二級不相連)，**級和第二級之間的耐壓性應大于250VAC。

　　將220V電源連接到初級端子的兩端，并將二次電壓連接到探頭上。如果二次電壓不等于一次電壓，只要將示波器的測量值乘以變壓器一次電壓的比

　　泰克示波器測試市電方法:

       (1) 選擇100V/div電壓檔位；

       (2)示波器探頭擊中上述振幅齒輪的相應比例；

       (3)將示波器探頭接地線連接到地面(注意不是零線，否則會短路)；

       (4)示波器探針直接測試帶電導線或零線電壓波形。

　　為什么在測量橋式整流電路時只允許使用泰克示波器的探頭?

　　泰克示波器探頭的接地端與電源接地相連，橋式整流電路的輸出接地與電源接地不連接。如果探頭的接地端與橋式整流輸出端的接地相連，則相當于輸出對地短路，從而形成短路。如果要測量波形，建議使用兩個探頭將兩個探頭的接地，即夾子相互夾緊。然后使用兩個探頭，選擇一個作為正極，選擇一個作為負極，并在示波器中選擇波形加法。你可以測量波形。

        以上就是泰克示波器怎么連接地線的教程以及注意事項，你學會了嗎？如果你有關于示波器使用的任何疑問，歡迎和安泰測試取得聯系，我們有專業的工程師為您解答。
