泰克示波器的11種功能，你了解多少呢？

　　示波器是一種廣泛使用的電子測量儀器。它能將看不見的電信號轉化為看得見的圖像，便于人們研究各種電現象的變化過程。利用示波器的高速電子組成的窄電子束，打在涂有熒光物質的屏幕上，可以產生微小的光點(這是傳統模擬示波器的工作原理)。在被測信號的作用下，電子束就像筆尖一樣，可以在屏幕上描繪出被測信號瞬時值的變化曲線。示波器可以用來觀察各種信號幅度隨時間變化的波形曲線，也可以用來測試各種電量，如電壓、電流、頻率、相位差、調幅等。其中，泰克擁有全面的數字示波器、基礎示波器、混合域示波器和高性能示波器系列。那么泰克示波器有哪些功能呢？今天安泰測試就和大家分享一下泰克示波器的11大功能:

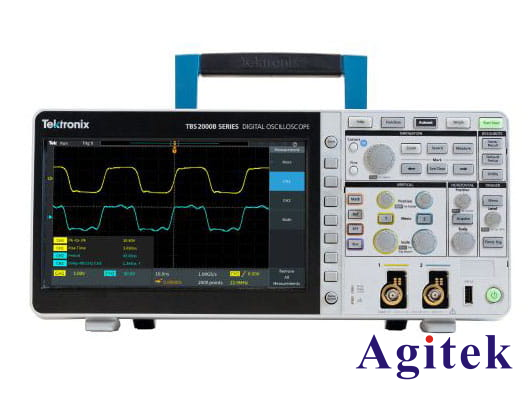

泰克示波器TBS2000B

　　一、堆疊顯示查看功能

　　1、可同時顯示多個信號的實時波形和關鍵讀數，右側的結果條可以隱藏。

　　2、提供顛覆式的全新堆疊顯示模式：

　　創建或刪除顯示波形時，它自動增加和刪除額外的水平波形 “分割”，不用手動分割定位。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，而不是占用其中一小部分，實現了最大的查看能力和測量精度。通過拖放顯示畫面底部 Setting 條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。為示圖、測量結果表、總線解碼表等提供了充足的查看區域。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。容性觸摸顯示器上的交互方式與手機和平板電腦相同。非常實用，不會與您個使用習慣相背離。

　　3、領先的垂直分辨率

　　4、5、6 系列 MSO 的核心是12 位模數轉換器 (ADCs)，其提供的垂直分辨率是傳統 8 位ADC 的 16 倍。噪聲更低的新型前端放大器進一步改善了解析精細信號細節的能力。可以捕獲關心的信號，同時在您需要捕獲高幅度信號，而又要查看更小的信號細節時，最大限度地降低了不想要的噪聲的影響。

　　二、數字熒光技術及 FastAcq? 高速波形捕獲

　　讓您更深入地了解器件的實際運行狀況、查找并知道存在問題。其快速波形捕獲速率(>500,000 個波形/秒)提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。找到問題波形后，可通過“觸發”功能定義觸發，可以加快調試和分析工作。掃描所有波形采集，通過測功能只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的數據采集時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作。可視觸發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。

　　三、搜索和波形導航功能

　　您有沒有在長波形記錄中找到對應的事件可能會耗費大量的時間經歷。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。查找需要的信號耗時耗力，真頭痛。

　　4、5、6系列 MSO 通過新型 Wave Inspector® 控制功能，提供了業界較完善的搜索和波形導航功能。波形導航功能讓您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，考察長記錄中關心的區域。

　　搜索功能可以自動搜索長采集數據，查找用戶自定義事件。所有事件發生時點都用搜索標記高亮顯示，可以使用前面板上的Previous ( ← )和 Next ( → ) 按鈕或顯示屏上的搜索標志簡便導航。您還可以使用搜索標志上的 Min 和 Max 按鈕，在搜索結果的最小值和最大值之間跳轉。個人覺得可簡少好多工作量、提高工作效率。

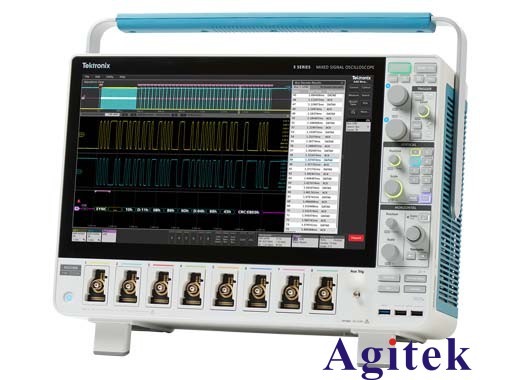

泰克混合信號示波器MSO58

　　四、可選 串行協議觸發和分析更能

　　4、5、6系列 MSO 提供了一套強健的工具，可以測量嵌入式設計中最常用的串行總線，包括I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB LS/FS/HS, 以太網 10/100, 音頻 (I2S/LJ/RJ/TDM), MILSTD-1553 和 ARINC 429。

　　串行協議搜索功能可以搜索串行包長采集數據，找到包含指定的特定內容的包。事件發生的每個位置都用搜索標記突出顯示。只需按前面板上或結果條中 Search 標記里的 Previous (← ) 和 Next ( → )按鈕，就可以在各個標記之間快速移動。

　　五、頻譜視圖功能

　　在頻域中查看一個或多個信號，通常可以更簡便地調試問題。泰克已獲專利的技術可同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。相對與傳統FFT功能，頻譜視圖功能既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。頻譜時間會設置計算 FFT 的時間范圍的閾值。它在時域視圖中用小的格線矩形表示，可以放在相應的位置，與時域波形實現時間相關。特別適合進行混合域分析。最多 11 種自動峰值標記提供了每個峰值的頻率值和幅度值。Reference 基準標記一直是顯示的最高峰值，用紅色表示。

　　六、可選功率分析功能

　　選配功率分析功能后，可以迅速地、可重復地分析功率質量、輸入電容、涌入電流、諧波、開關損耗、安全作業區 (SOA)、調制、紋波、效率、幅度和定時測量、轉換速率 (dv/dt 和 di/dt)。測量自動化支持一鍵觸摸優化測量質量和可重復性，而無需外部 PC 或復雜的軟件設置。

　　七、抖動分析功能

　　5、6系列 MSO 無縫集成 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。它可以測量關鍵的抖動和時序分析參數，如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。通過增加增加“抖動分析選件”可增加額外的抖動分析功能，更好地表征器件性能。31 種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題來源。選項 5-DJA 還提供眼圖模板測試，自動實現通過/失敗測試。

　　八、可視觸發 – 迅速找到關心的信號

　　找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作。您可以使用鼠標或觸摸屏創建數量無上限的區域，可以使用各種形狀 (三角形, 矩形, 六邊形或梯形)指定所需的觸發行為。通過只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的數據采集時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作。可視觸發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。

　　九、數字電壓表 (DVM) 和觸發頻率計數器

　　4、5、6 系列 MSO 有一個集成 4 位數字電壓表 (DVM) 和一個 觸發頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。計數器可以非常精確地讀出觸發的事件頻率。數字電壓表和觸發頻率計免費提供，在注冊產品后激活。

　　十、一致性測試

　　嵌入式設計人員的一個重點領域是測試各種嵌入式系統和接口技術是否一致。特別是針對汽車以太網通信和USB高速串行通信等。

　　泰克開發了基于示波器的一致性測試應用，不僅重點提供測試合格/不合格結果，還可以更深入地了解測試失敗原因，其提供了各種相關測量工具，如抖動和定時分析，以調試測試失敗的設計。這些自動一致性測試可以讓您獲得如下好處：

　　根據規范全面覆蓋測試項目。

　　測試時間快，基于量身定制的設計優化采集和測試順序。

　　在以前采集的信號基礎上進行分析，在所有采集完成后可以從設置中斷開被測器件(DUT)。這可以分析不同示波器上采集的波形，或在遠程實驗室中捕獲的波形，建立高度協作的測試環境。

　　在采集過程中驗證信號，確保捕獲適當的信號。

　　其他參數測量，用來調試設計。

　　睚定義眼圖模板測試，了解設計裕量。

　　十一、任意波形/函數發生器

　　集成函數發生器提供了高達 50 MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號(Sinc 函數)、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正弦曲線和心電圖。任意函數發生器提供了 128 k 點記錄長度，可以從內部文件位置或 U 盤中加載保存的波形。特別適合仿真設計內部的傳感器信號，或在信號中增加噪聲以執行裕量測試。

　　以上泰克示波器的11個功能你了解多少呢？如果大家在使用或者選擇示波器過程中有什么問題，歡迎訪問安泰測試。
