泰克示波器同步的調節方法

　　要明白觸發的概念，首先要了解泰克示波器同步的概念。那么什么是示波器的同步呢？我們這里所說的示波器同步是指示波器的掃描信號與被觀測的信號同步，也就是說它們的頻率之間存在著整數倍的關系。為什么要這樣?不這樣會有什么結果？

　　我們先了解一下示波器的工作原理。

　　我們知道，示波器是通過在X和Y偏轉板上加上控制電壓，控制由電子槍射出電子束的偏轉從而在屏幕上描繪出軌跡的，一般在X偏轉板加的是正向鋸齒波信號，線性上升的電壓控制電子束從左到右移動，形成水平掃描。因為上升的電壓與時間成線性關系，掃描得到的軌跡就可以模擬時間軸。如果同時在Y偏轉板加上與被測信號成比例的電壓，使電子束在水平移動的同時也在垂直方向移動，這樣電子束就描繪出了被測信號與時間的關系，也就是信號的波形。這是示波器顯示波形的基本原理。

　　示波器對信號的幅度進行高速跟蹤就是掃描，當信號頻率不同時，掃描必須達到相應的速度才能跟蹤，這就需要同步。它們的功能是模擬示波管中信號的波形。

　　示波器在使用時，為了使圖像穩定(不左跑右跑)，必須具有“同步”功能。如果圖像左右運行，則不同步。

　　一般采用“內同步”，即取出Y輸入的信號，通過電路變換產生一個同步脈沖，控制X掃描的開始，達到同步的目的。

　　但是雙蹤示波器有兩個Y輸入，從Y1或是Y2取信號呢?于是就設置了一個同步選擇：1--Y1，2--Y2，3--AUTO(自動)。

　　若只用一個輸入，當然是信號由Y1輸入，同步也選Y1;信號由Y2輸入，同步就選Y2。若是信號由Y1入，同步選了Y2，就不能同步。你若將同步選為自動，那么，當信號由Y1入時，機器就會自動從Y1取同步信號。所以，建議當你只使用一個輸入時，將同步放在自動就行了。

　　若是兩個輸入端都有信號輸入，當兩個信號頻率相同時，建議你:看哪個信號幅度最大，選擇幅度最大的那個進行同步，效果會更好;如果兩個幅度相差不大，最好選擇相位超前的一個作為同步。

　　如果兩個信號頻率不一樣，你選哪個，哪個圖像穩定，另一個肯定會左跑右跑。不可能使兩個信號同步。

　　那么示波器同步的調整方法應該如何操作呢?

　　調整示波器同步的方法是順時針轉到底校正位置，在兩級電壓柵之間逆時針調整波形幅度。8.CH1和CH2輸入信號插座為示波器提供輸入信號觸發模式，并選擇交替觸發。此時每個通道的觸發源可以不同，這樣每個通道的觸發點可以在同一位置，示波器顯示波形可以同步。

　　泰克示波器校準調整方法

　　校準開關如泰克TDS2000系列，其進入調整模式的方式是在開機狀態下，用工具按住示波器后面板校準孔的按鈕，同時按前面板的按鈕，然后可進入服務菜單進行調整操作。

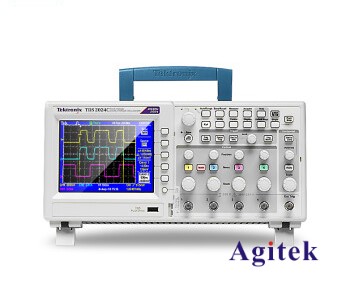

　　特定按鍵如泰克TDS2000C系列，其進入調整模式的方式是在開機狀態下，按前面板測量鍵進入測量菜單，按頂部選項按鈕進入測量1子菜單，按住前面板上的單次按鈕，再按住前面板的自動設置按鈕，等待至少2s，松開單次按鈕，再松開自動設置按鈕，可進入服務菜單進行調整操作。
