泰克示波器帶寬你了解嗎?兩大高級功能介紹

　　在這篇文章中，安泰測試將介紹泰克示波器，以幫助您進一步了解它。主要內容在于闡述示波器帶寬以及示波器的兩大高級功能。

　　一、示波器基本介紹

　　首先我們來看一下示波器的概念，示波器是一種電子測量?jī)x器，用途非常廣泛。它能將看不見的電信號轉化為看得見的圖像，便于人們研究各種電現象的變化過程。可以說示波器起到了化無形為有形的作用。利用示波器的高速電子組成的窄電子束，打在涂有熒光物質的屏幕上，可以產生微小的光點(這就是傳統模擬示波器的工作原理)。在被測信號的作用下，電子束就像筆尖一樣，可以在屏幕上描繪出被測信號瞬時值的變化曲線。示波器可以用來觀察各種信號幅度隨時間變化的波形曲線，也可以用來測試各種電量，如電壓、電流、頻率、相位差、調幅等。

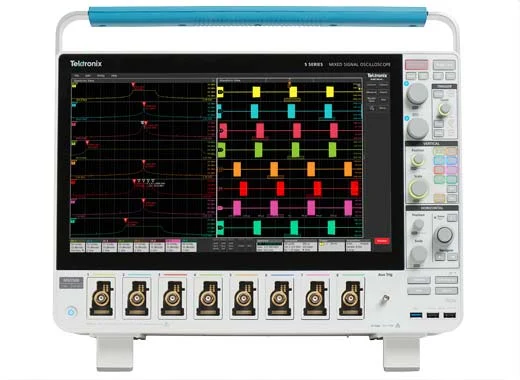

MSO5B系列 混合信號示波器

　　二、示波器帶寬介紹

　　通過上面的介紹，相信大家對示波器有了基本的了解，那么帶寬是多少呢?

　　示波器帶寬指的是具有相同振幅和不同頻率的信號輸入。當示波器的讀數比真實值低3dB時，此時的頻率就是示波器的帶寬。也就是說，輸入信號在示波器帶寬上的測試值是-3dB，帶寬并不是示波器能顯示的最高頻率。示波器的帶寬一般應為被測信號最高頻率的3~5倍。

　　與示波器帶寬規格密切相關的是其上升時間參數。高斯頻率響應的示波器，用10%到90%標準測量，上升時間約為0.35/fBW。具有最大平坦頻率響應的示波器的上升時間規格一般在0.4/fBW范圍內，隨示波器頻率滾降特性的陡度而變化。如果在測量上升時間和下降時間參數時允許20%的定時誤差，那么1GHz帶寬的示波器可以滿足這種數字測量應用的要求。但如果要求計時精度在3%以?xún)?nèi)，最好使用帶寬為2GHz的示波器。

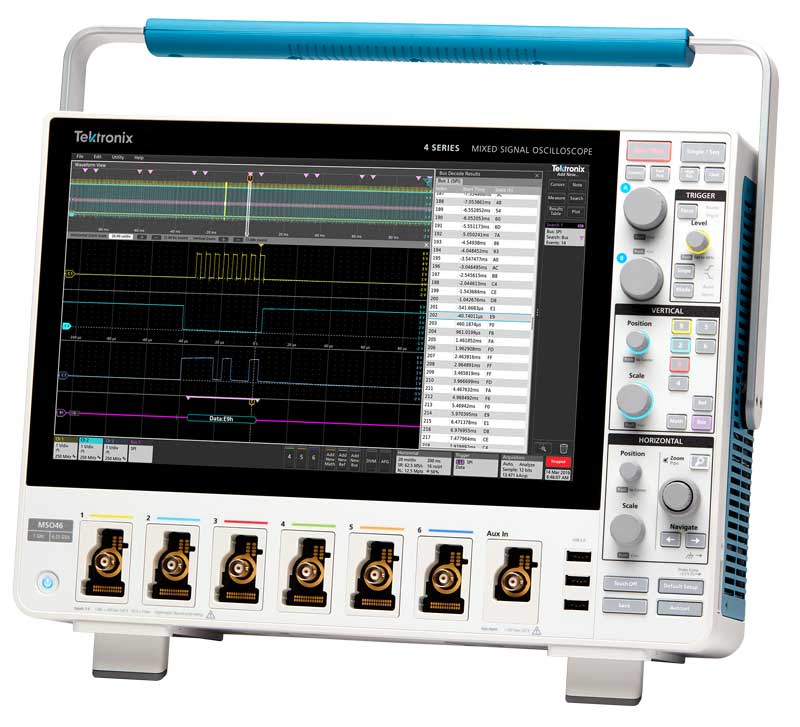

MSO4系列混合信號示波器

　　三、泰克示波器的高級功能

　　泰克示波器有很多高級功能。本文只介紹示波器的兩個高級功能，即垂直分辨率和觸發。

　　1、提高垂直分辨率

　　示波器大多是常用的電子檢測儀器，在很多行業都有廣泛的應用，模數分辨率為8位。對于不同的采集模式，可以通過對相鄰樣本求平均值來提高垂直分辨率，如下所示。通過求平均值和采用高分辨率模式可將分辨率提高多少呢？理論上講，增加值為0.5Log2N，其中N為相鄰采樣的平均數。

　　實際上，2字節的存儲深度限制了這種增加。兩個字節是16位。一位保留為符號位，其余15位用作數據值。舍入誤差使第14位和第15位成為隨機值，從而使實際限值為13位。因此，這種改善可以從大約6個有效位開始，通過高過采樣可以增加到大約13位。

　　2、觸發器

　　示波器是一種常用的電子測試儀器，廣泛應用于許多行業。它的觸發功能可以在信號中的正確點進行同步水平掃描，這對于清晰的信號驗證是必不可少的。觸發控制器允許您穩定重復波形并捕捉單個觸發波形。

　　在高速調試應用中，您的電路可能工作99.999%或更長時間。但是0.001%的時間會導致系統崩潰，或者只是波形的一部分，需要進行更詳細的分析。高級觸發功能，如AB雙事件觸發、窗口觸發、邏輯認證等。，都是有助于隔離問題的，速度比收集后搜索百萬數據樣本要快得多。

        以上就是對泰克示波器帶寬的介紹以及兩大高級功能的介紹，想要了解更多詳情，歡迎咨詢安泰測試。
