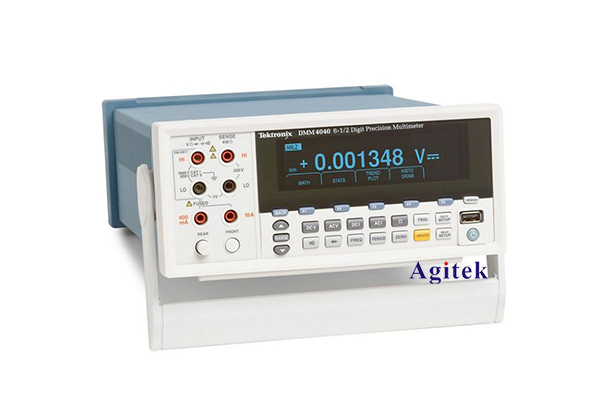

泰克DMM4050和DMM4040萬用表提供了6.5位分辨率，可以以0.0024%的基本V DC準確度測量電壓、電阻和電流。頻率、周期、電容和溫度集成測量功能意味著您可以使用一臺儀器進行多種測量。您還可以監測和記錄測量指標在測量期間的變化或環境范圍，查看統計值，了解電路性能如何變化。此外，專用前面板按鈕可以快速進入常用功能和參數，縮短設置時間。DMM4050/4040萬用表為您最苛刻的測量提供了多功能工具和所需的準確度。

主要性能指標

• 6.5 位分辨率


• 高達0.0024% 的基本VDC 準確度 (1 年)


• 100 mV - 1000 V 電壓量程，高達100 nV 分辨率


• 100 μA - 10 A 電流量程，高達100 pA 分辨率


• 10Ω - 1 GΩ 電阻量程，高達10 μΩ 分辨率


• CAT I 1000 V，CAT II 600 V

提供的功能和特點

• 電壓、電阻和電流測量


• 二極管和通斷測試


• 頻率和周期測量


• 溫度和電容測量(DMM4050)


• 2 × 4 歐姆4 線測量技術


• TrendPlotTM 無紙化數據記錄器模式


• 測量統計


• 直方圖模式

連接能力

• 前面和后面2 × 4 個測量輸入


• 前面板USB 主機端口，輕松存儲測量數據


• 后面板RS-232、LAN 和GPIB，快速連接PC


• 包括USB 到RS-232 接口適配器電纜


• 包括National Instrument 的LabVIEW SignalExpressTMTE限定版，用來連通其它臺式設備

多功能精密測量工具
隨著嵌入式系統中的電路日益完善、需要的容限日益緊張，您 必須以非常高的準確度測量不同的參數，驗證設計。泰克 DMM4050 和DMM4040 6.5 位臺式萬用表把多種不同的功能 和分析能力融合到一臺儀器中，并提供了杰出的準確度和性能。
泰克DMM4050 和DMM4040 萬用表的基本VDC 準確度高達 0.0024%，分辨率100 pA 和10 μΩ，可以完成典型的萬用表 測量，保證為當前苛刻的設計提供所需的性能。您還可以使用 DMM4050/4040 測量頻率和周期，執行通斷測試和二極管測 試。如果您需要更高的靈活性，DMM4050 還提供了溫度測量 功能和電容測量功能。您可以用一臺多功能儀器代替溫度計、 電容表、計數器、通斷測試儀和傳統DMM，節約工作臺空間 和成本。
使用圖形顯示模式分析被測設備
通過DMM4050/4040 獨特的雙顯示器，您可以使用一組測試 表筆，測量同一信號的兩個不同參數。為揭示漂移、間歇性瞬 態信號和穩定性等信號質量問題，您可以使用DMM4050/4040 的圖形顯示模式，作為實時趨勢圖或直方圖查看數據，也可以 使用測量統計功能，跟蹤信號參數怎樣隨時間變化。

根據測試要求，您的信號參數可能會在不同時間變化。通過在 幾分鐘、幾小時或幾天內進行多項測量，您可以量化這些變化。 有了TrendPlotTM，您可以繪制測得值在測量期間的趨勢圖，從 短時間跨度直到延長的時間周期。TrendPlot 可以用于DC 電 壓、DC 電流、頻率、電阻和溫度等指標。AC 電壓和電流可以 繪制為RMS 指標圖。
測量統計
通過集成統計處理功能，您只需按一個按鈕，就可以計算指標 的平均值和標準偏差，追蹤測得的最小值和最大值。可以統計 DC 電壓、AC 電壓、以dB 表示的AC 電壓、DC 電流、AC 電 流、電阻、電容、頻率、周期和溫度指標。
T為以圖形方式查看一套指標的平均值和標準偏差，您可以使用 直方圖功能，查看測量結果的分布情況。
專業設計，讓您的工作更輕松
DMM4050/4040萬用表采用專業設計，使用簡便，提供了您預 計泰克提供的熟悉操作。
操作直觀
專用前面板按鈕可以快速進入常用的功能和參數，縮短儀器設置時間。您不必再搜索軟件菜單，查找所需的功能。
輕松存儲數據、連接PC
前面板USB端口可以輕松把測量數據和儀器設置存儲到存儲設 備上，您可以使用后面板上的LAN、RS-232或GPIB端口，連 接PC。DMM4050/4040 標配一條USB到RS-232 接口適配器 電纜，可以輕松連接PC 的USB 端口。
簡單準確的4 線測量
2×4歐姆功能已獲專利的分離端子插座允許只使用兩條引線、 而不是四條引線，執行4線測量。泰克提供了專用測試線附件， 可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用 一對引線非常方便。
通過專用的泰克版National Instrument LabVIEW Signal ExpressTM 軟件，您可以輕松捕獲、保存和分析萬用表的測量 結果。每臺DMM4050 和DMM4040 萬用表都免費提供限定版 SignalExpress，可以完成基本儀器控制、數據記錄和分析工 作。選配的專業版軟件則提供了200 多種內置功能，可以進一 步實現信號處理、高級分析、掃描、極限測試和用戶自定義步 進功能。
SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然 后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能 工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長 的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡 便地捕獲和分析測量結果，這一切都從PC 上完成。只有泰克 提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜 設計的調試工作。
您可以依賴的性能
除業內領先的服務和支持外，每臺DMM4050 和DMM4040 萬 用表都標配三年保修服務。
*1 NI LabVIEW Signal Express 支持下述泰克儀器：MSO/DPO4000/3000/2000 系列示波器, TDS3000C/2000B/1000B 系列示波器, AFG3000 系列任意波形/ 函數發生器, DMM4050/4040/4020 系列數字萬用表。
