吉時利數字萬用表DMM6500抗干擾措施

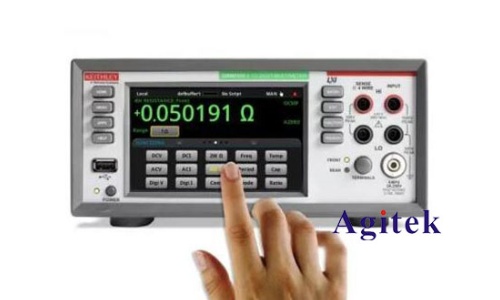

在電子測量領域，干擾是影響數據準確性的重要因素。吉時利DMM6500作為一款高精度數字萬用表，通過軟硬件結合的設計與多項抗干擾技術，為用戶提供了穩定可靠的測量環境。本文將深入探討其核心抗干擾措施，助力工程師在復雜電磁環境中獲取精準數據。

一、硬件設計層面的抗干擾策略

DMM6500在硬件設計中融入了多重防護機制。首先，儀器采用全金屬外殼與屏蔽電纜設計，有效阻隔外部電磁場的輻射干擾。其輸入電路配備高精度濾波模塊，針對電源線引入的共模干擾與串模干擾進行抑制。例如，在測量低電壓信號時，儀器通過優化輸入阻抗（如10GΩ高阻模式）與共模抑制比（>70dB），將外部噪聲降至最低。此外，設備對輸入HI、SenseHI等端口設置了高達1100V的輸入保護，防止瞬態高壓損壞內部電路，提升設備穩定性。

二、智能校準與自監測系統

儀器內置自動歸零功能與溫度補償機制，可實時修正因環境溫度變化或漂移引入的誤差。例如，在23℃條件下，輸入偏置電流控制在<50pA，確保微弱電流測量的精度。同時，DMM6500配備硬件自檢測電路，對關鍵模塊（如ADC、存儲器）進行周期性校驗，當檢測到異常時，系統會自動觸發報錯并嘗試恢復，避免因瞬時干擾導致的數據失真。

三、數字化與瞬態捕捉技術

針對瞬態信號的測量，DMM6500搭載1MS/s高速數字化器與16位分辨率，可捕捉微秒級電壓/電流變化。通過波形疊加與縮放功能，用戶能直觀分析干擾波形特征。例如，在電源紋波測試中，數字化功能可精確記錄開關噪聲，輔助工程師定位干擾源。此外，儀器支持多種觸發模式（如邊沿觸發、延遲觸發），幫助用戶在復雜信號中捕獲目標波形。

四、軟件與通信的抗干擾優化

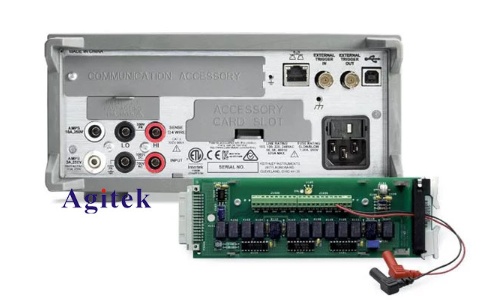

DMM6500的通信接口（如LXI/以太網、GPIB）采用差分信號傳輸與冗余校驗機制，降低數據傳輸過程中的誤碼率。其SCPI命令集與TSP腳本兼容多平臺，用戶可通過編程實現遠程控制，減少人工操作引入的干擾風險。儀器內置700萬讀數的大容量存儲，支持本地數據離線分析，避免因通信中斷導致的數據丟失。

五、操作規范與維護建議

在實際使用中，用戶可通過以下措施進一步優化抗干擾性能：選擇屏蔽測試線并合理接地；避免與大功率設備共用電源；定期校準儀器并清潔接口；在高頻測量時選用100kHz專用測試頻率。此外，DMM6500的兩年期校準指標降低了維護頻率，為長期穩定性提供了保障。

吉時利DMM6500通過硬件防護、智能校準、高速數字化與規范操作的多維設計，構建了全面的抗干擾體系。無論是研發實驗室的精密測量，還是工業現場的復雜測試，該儀器均能提供穩定可靠的數據支撐，助力工程師突破電磁干擾瓶頸，實現更高精度的測量目標。
