費思泰克FT8340系列多通道電池模擬器(四象限單機8通道)

FT8340系列電池模擬器是一款高精度、多通道、四象限可編程電池模擬器。模擬器電流可充可放，支持多種故障模擬，不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。單機最多8通道，各通道間電氣隔離，方便用戶串聯使用。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。

FT8340系列采用標準19英寸機箱，2U高度，并提供了雙網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。

特點

1. 電壓范圍：±5V/±6V/±15V/±20V;

2. 電流范圍：±1A/±2A/±3A/±5A/±10A;

3. 三個電流量程，uA級測量，可進行靜態功耗測試;

4. 具備獨立的DVM通道，可進行高精度測量;

5. 電壓溫漂系數小于25ppm/℃;

6. 源、載無縫切換，強大的電池特性模擬功能;

7. 獨特的故障模擬功能，模擬電池掉線，短路，反接等;

8. 具備電池模擬功能;

9. 通道間隔離，可多通道串聯使用;

10. 專業測試軟件，支持?jǐn)?shù)據報表與數據分析;

11. RS485和雙以太網控制接口;

12. 標準19英寸、2U機箱設計，便于機架安裝。

應用領域

1. BMS(電池管理系統)測試;

2. CMS(超容管理系統)測試;

3. 耳機、手機、平板電腦、電子煙等消費電子測試;

4. 電動工具類產品生產測試;

5. 其他各類電子產品供電測試。

電池模擬

FT8340系列產品具備電源模式，電池模擬，電池充電測試、放電測試，故障模擬等多種電池模擬功能。實現一機多用，精簡測試設備，優化測試流程。用戶還可以設置電芯參數(SOC、電壓、容量、內阻等參數擬合)曲線模擬電池輸出，用于測試待檢產品。

靜態功耗測試

FT8340具備高精度的電壓，電流測量。三個電流量程，電流精度高達1μA。通過FT8340為被測產品供電，可直觀測試出被測產品在待機狀態下靜態功耗，篩選出不合格的產品。

故障模擬功能

單機具備最多8個獨立輸出模擬器通道，每通道內置正/負極短路、正/負極斷路、極性反接等功能。通過上位機軟件直接控制，省去模擬電池故障的外置矩陣開關部件，為客戶節省了空間和寶貴投資。

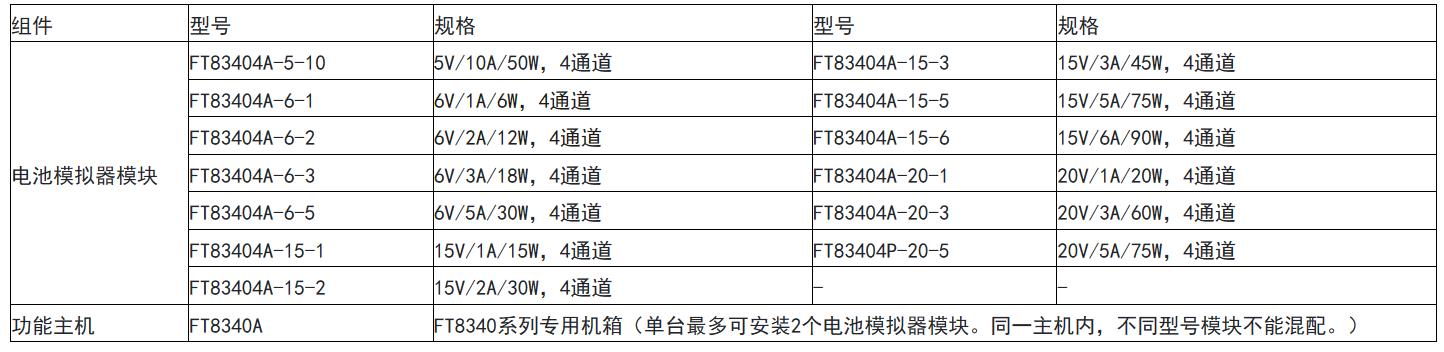

費思泰克FT8340系列多通道電池模擬器規格：
