是德示波器MSOX2004觸發模式解析與使用指南

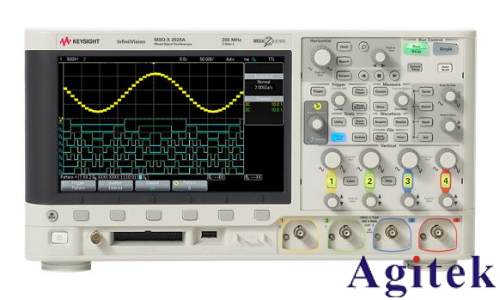

示波器作為電子測試的核心工具，其觸發模式設置直接影響波形捕獲的準確性和穩定性。是德MSOX2004示波器憑借豐富的觸發功能，為工程師提供了靈活的信號分析手段。本文將深入解析其觸發模式及使用要點。

一、觸發模式：波形穩定的核心機制

觸發模式決定了示波器何時開始采集和顯示波形，避免信號隨機滾動。MSOX2004提供三種基本觸發模式：

1. 自動模式（AUTO）：默認模式，無論觸發條件是否滿足，示波器都會持續掃描。適用于快速觀察信號概貌，但復雜信號下可能顯示不穩定波形。

2. 常規模式（NORM）：僅當觸發條件滿足時掃描，無觸發則停止更新。適用于分析周期性信號，但需確保信號頻率與觸發設置匹配。

3. 單次模式（SINGLE）：觸發一次后停止掃描，需手動重啟。適用于捕獲單次瞬態事件，如電路上電過程或故障波形。

二、觸發設置步驟：精準定位信號特征

正確使用觸發模式需結合信號特點配置參數：

1. 選擇觸發源：在示波器菜單中選擇觸發通道（如CH1/CH2）或外部觸發源，確保與待測信號對應。

2. 設置觸發電平：調整電壓閾值，使觸發點在波形關鍵位置（如上升沿/下降沿）。MSOX2004支持自動電平調整，但手動微調可提升精度。

3. 觸發斜率與耦合：選擇觸發沿（上升/下降）及耦合方式（DC/AC/HF），過濾干擾或觀察特定頻率成分。

4. 高級觸發：利用脈沖寬度觸發、視頻觸發等功能，鎖定特定信號特征（如特定脈寬或視頻同步信號）。

三、應用場景與實戰技巧

1. 電源紋波測量：使用邊沿觸發+AC耦合，濾除直流分量，聚焦高頻噪聲。

2. 通信協議解碼：通過I2C/SPI觸發選項，自動捕獲總線數據幀，結合解碼功能分析時序。

3. 故障排查：單次模式+預觸發設置，記錄觸發事件前后的波形，定位異常源頭。

4. 調試技巧：若波形持續滾動，可嘗試切換至自動模式檢查觸發配置；信號頻率未知時，降低時基檔位并開啟自動觸發。

四、注意事項與優化建議

觸發靈敏度過高可能導致誤觸發，可適當增加觸發延遲或設置窗口觸發。

高頻信號測量需使用探頭補償功能，避免因探頭阻抗不匹配導致觸發失效。

定期校準示波器，確保觸發電平及時間參數的準確性。

掌握觸發模式是高效使用示波器的關鍵。通過合理配置觸發參數，工程師能快速捕獲目標信號，提升測試效率。是德MSOX2004的靈活觸發功能，為復雜信號分析提供了強大支持，助力電子設計開發與故障診斷。
