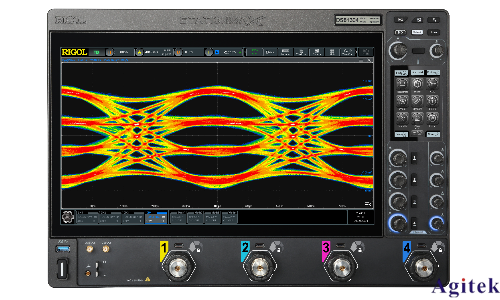

普源MSO8000示波器精準測試電源噪聲的5個關鍵設置

電源噪聲測試是評估電源性能的重要環節，普源MSO8000示波器憑借其高精度與多功能性成為工程師的首選工具。為確保測試結果的準確性，需掌握以下五個關鍵設置步驟。

一、探頭選擇與接地優化

示波器探頭的選擇直接影響測量精度。建議使用低衰減比（×1）探頭，避免高衰減比（×10）引入額外噪聲。接地方式尤為關鍵：禁用傳統接地夾，改用接地彈簧或短接帽，縮短接地線長度至5mm以內，減少環路面積以抑制高頻干擾。若測試高共模噪聲，可改用差分探頭提升抗干擾能力。

二、耦合模式與帶寬限制

選擇AC耦合模式濾除直流分量，聚焦交流紋波與噪聲。根據被測電源的頻率范圍，啟用示波器帶寬限制功能（通常設為20MHz），抑制探頭與電纜引入的高頻干擾。若關注低頻噪聲（如1/f噪聲），需關閉帶寬限制并采用DC耦合。

三、垂直靈敏度與時基設置

為清晰捕捉微小紋波，將垂直靈敏度調整至示波器最靈敏檔位（如2mV/div）。時基設置需兼顧頻率與波形細節：若測試開關電源紋波（典型100kHz~1MHz），可將時基設為50us/div~1ms/div；若分析低頻噪聲，可適當延長至10ms/div觀察趨勢。

四、觸發設置與波形穩定

采用邊沿觸發模式，選擇信號上升沿或下降沿作為觸發源，并調整觸發電平至波形中間位置，確保每次捕獲的波形相位一致。若噪聲波動較大，可啟用觸發抖動抑制功能，提升波形穩定性。

五、示波器底噪校準與對比

測試前需確認示波器自身底噪：短接探頭后，在相同設置下觀察底噪水平。實際測量結果需減去示波器底噪，確保測試精度。例如，若示波器底噪為100μV，被測紋波為500μV，則實際紋波應為400μV。

關鍵注意事項

1. 避免探頭靠近高頻干擾源（如變壓器、開關元件）；

2. 定期校準示波器探頭與儀器，確保性能穩定；

3. 負載變化會影響紋波大小，測試時需明確負載條件。

通過以上設置，普源MSO8000示波器可有效抑制干擾、精準捕獲電源噪聲，為電源設計優化與故障排查提供可靠依據。
