FTX系列可回饋電網模擬電源

FTX系列電網模擬電源是費思結合多年專業電源研制經驗，推出的一套精密模擬電網特性的電網模擬電源，可應用于光伏并網逆變器的測試、風電逆變器測試、以及與電網測試相關實驗認證測試。電網模擬電源(電網模擬器)可以精確、高效實施各種功率等級的并網逆變器認證檢測任務。適用于各種電壓等級(270V/315V/380V等)的并網測試。配備功能強大的智能控制軟件，可實現在遠程 PC機上控制各主要測試設備，實現全自動檢測，能自動保存試驗測量數據。

特點

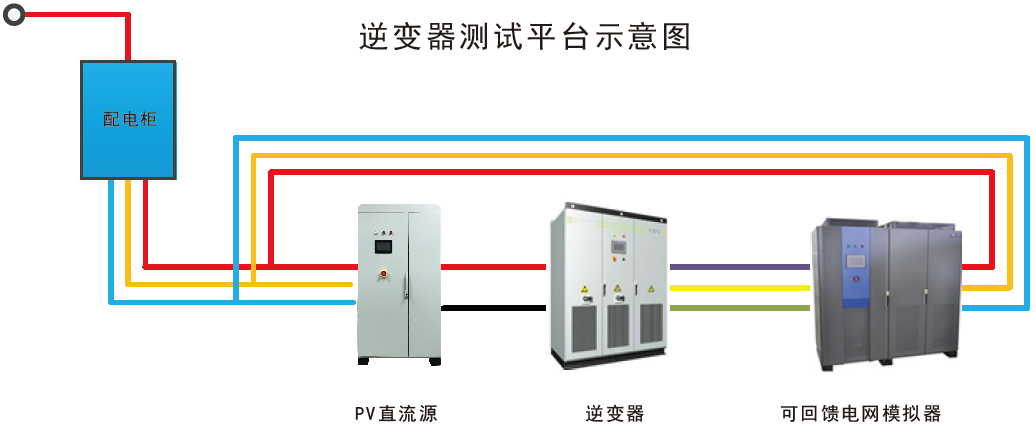

具備全反灌功能，可將輸入交流源能量反灌電網，節約能源，無需再接負載，測試平臺構建簡單;

實時電路監測，在反灌大電流時能夠有效保護設備;

三相電壓獨立可調，相位角獨立可調(可選);

具備通用、逐階步進、階躍步進、低電壓穿越、諧波疊加等模式;

可執行10組不同電壓、頻率、時間的設定，并可連續作循環測試;

采用全數字控制整流，適合零電壓穿越實驗。

外置零電壓穿越同步觸發信號干接點，方便用戶測試;

可實現過/欠壓，過/欠頻測試實驗;

可配合實現防孤島實驗;

測試步驟可編程，適用于生產光伏并網逆變器的自動化測試;

采用先進的直接數字頻率合成(DDS)波形產生技術，頻率穩定度高，連續性好;

具有RS232、RS485、GPIB(可選)可供選擇的通訊接口;

保護模式：過壓，過流，過載，過溫等;

提供均方根電壓，均方根電流，有功功率，頻率，等讀值;

友好的人機界面：電壓、頻率、時間觸摸屏設定，精確度高。

產品原理

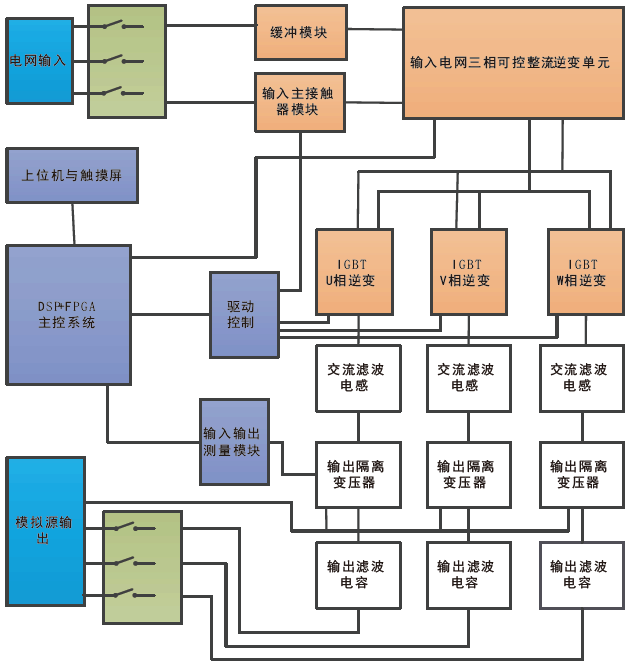

FTX系列可編程交流電網模擬電源采用AC-DC和DC-AC兩級變換架構以及高精度IGBT/PWM電路方式，諧波電流小，輸出精度高，動態特性好。

電網模擬電源通過先進DDS頻率控制算法以及雙環雙極性的SPWM逆變控制技術。實現光伏逆變器測試所需各種電網電壓和頻率變換，模擬電網變化的各種工況，達到真實模擬電網狀態的目的，滿足各標準要求的測試項目任務。

系統采用：三相架構即每相獨立逆變，獨立LC濾波;DSP實現快速精準輸出設定電壓及高精度測量輸出電壓電流;FPGA的直接數字頻率合成(DDS)波形產生技術實現高精度輸出頻率控制;三相可控整流架構。

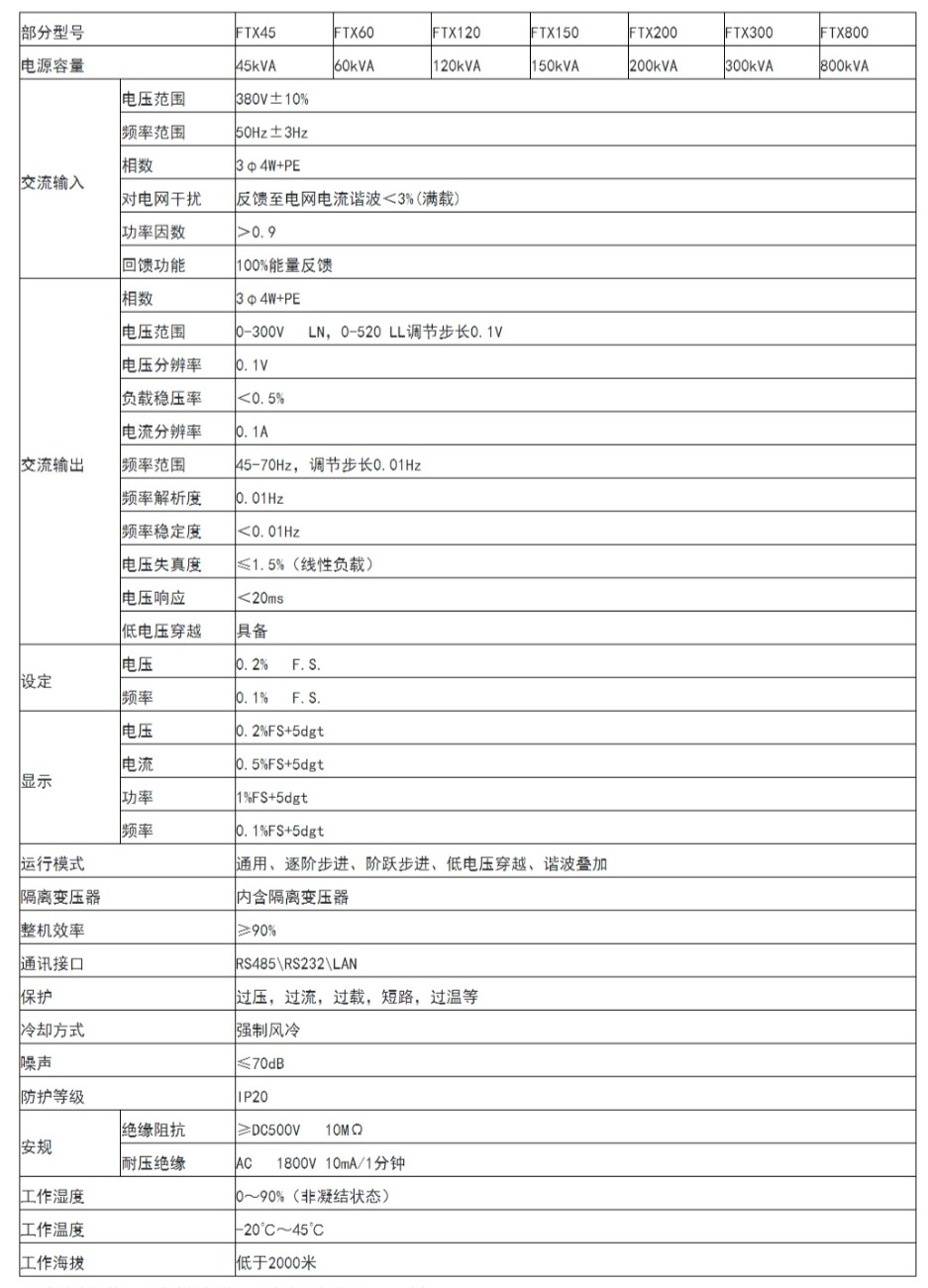

規格表
