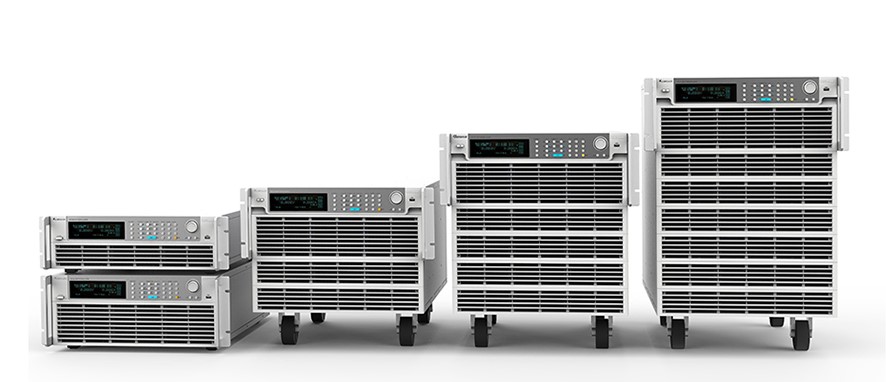

63200E系列具有150V、600V、1,200V，三種電壓范圍，功率范圍由2kW至24kW，單一臺的最大電流可達2,000A;透過并聯，最大功率更可達240kW。大功率的電子負載主要可應用于測試車用直流充電樁、車用電池的放電、車載充電器、功率電子元件及一些電力電子元件等產品測試使用。

高功率、并聯功能、同步動態的專屬能力，則適合應用于車用電池與燃料電池等高功率的待測物測試。

主/從控制的應用，可讓相同電壓規格的63200E系列電子負載進行并聯使用，并可達到同步動態的功能以滿足電源測試的需求。再者，亦提供了255組的儲存功能，并可隨時呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能縮短測試時間。

量測方面，63200E系列每個型號都具有即時且精準的電壓、電流功能;此外，短路測試是電源測試的必要測試項目之一，63200E系列提供的短路模擬功能，能有效解決電源測試及自動化測試的應用需求。

透過前面板的VFD顯示器及旋鈕，即可簡易的操作與設定63200E系列電子負載，更能透過Ethernet、USB和GPIB等通訊介面進行遠端有線或無線的控制。

內建PWM風扇轉速控制可有效減少風扇轉動時所造成的噪音。 63200E系列具有過電流、過功率、過溫度的保護功能及過電壓與正負極反向的告警機制，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。

主要特色：

額定功率: 2kW, 3kW, 4kW, 5kW, 6kW, 8kW, 10kW, 12kW, 15kW, 18kW, 20kW, 24kW

電壓范圍: 150V, 600V, 1,200V

電流范圍:最高達2,000A

定電流、定電阻、定電壓及定功率操作模式

主/從并聯控制，并聯數量高達10臺，最大功率可達240kW

靜態與動態負載下進行同步動態控制

定阻抗(CZ)模式模擬電容性負載開機

即時的電源供應器負載暫態響應模擬及電壓峰值(Vpk+/-)量測

可透過前面板直接編程255組時序

高精準度的電壓及電流量測

時間量測、電池放電計時

短路模擬

智慧型風扇控制

保護功能：過電流(可調) 、過溫度、過功率(可調)保護與過電壓、反向告警

USB(標配)、 Ethernet / LXI(選配)、GPIB(選配)介面

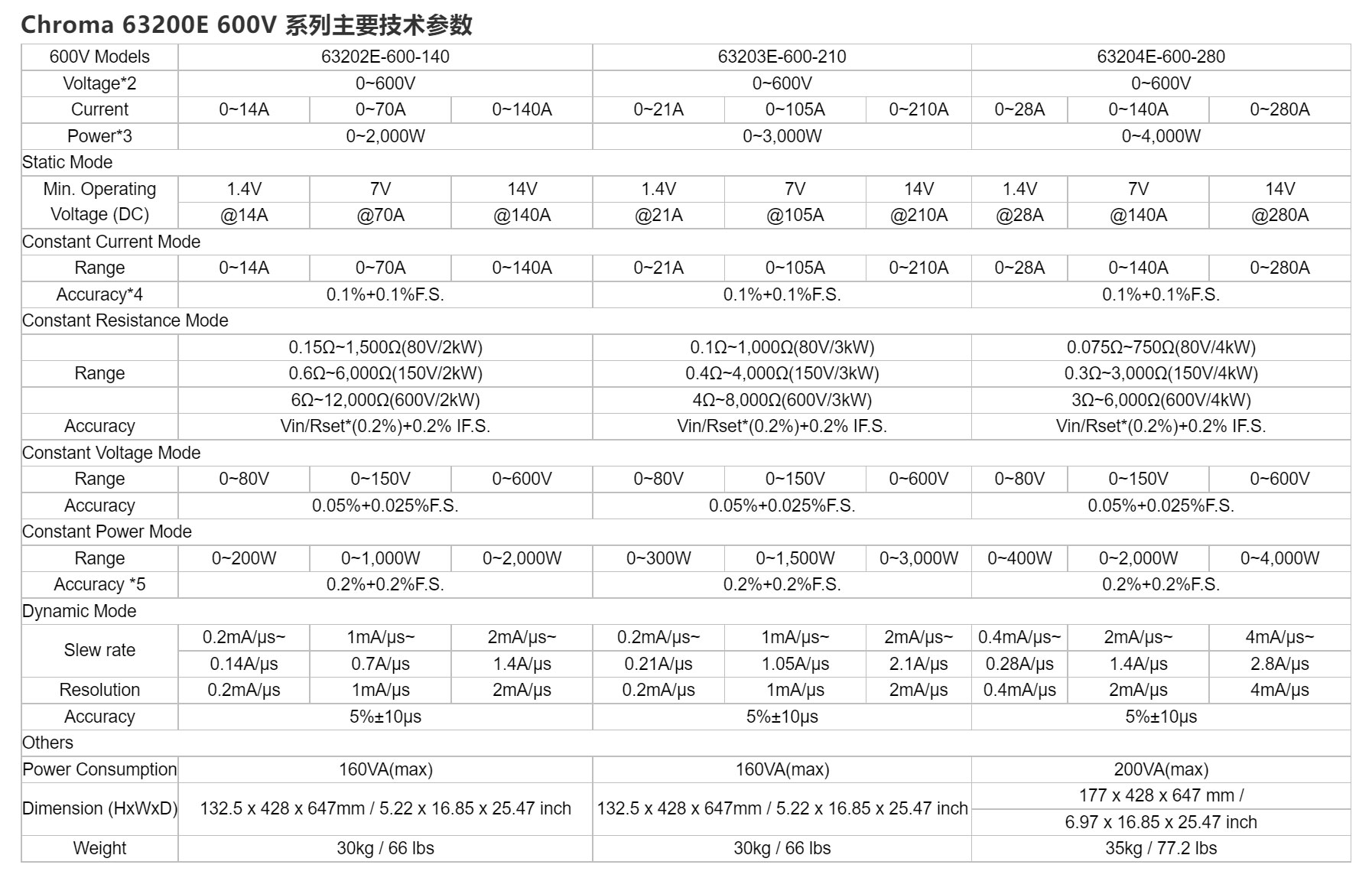

技術指標

基本負載應用

63200E系列有定電壓、定電流、定電阻、定功率與定阻抗模式，藉由這些操作模式可以來滿足廣泛的測試需求。舉例來說，定電流與定電阻模式對于電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。對于電池的充電器或充電樁而言，定電壓模式可以改變充電器或充電樁的輸出電壓，以確保充電器或充電樁在所設定的輸出電壓時充電電流的正確性。當待測物為電池時，電子負載則可轉變?yōu)槟M電子設備拉載的行為，許多電池的放電應用、功率消耗等情況都可藉由電子負載的模擬拉載行為來進行電池的分析，而定功率模式則是模擬電子設備拉載行為的最佳選擇之一。

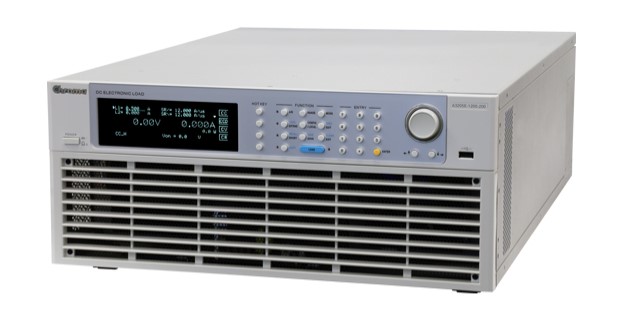

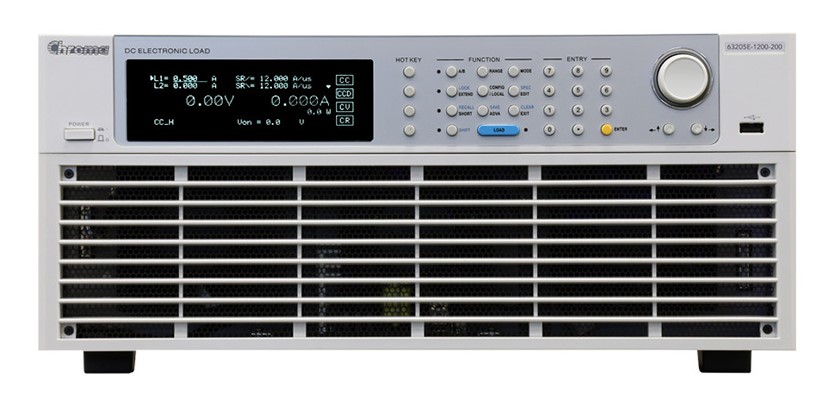

面板說明

1. 電源開關: 電子負載主機的交流電源開關

2. VFD ( Vacuum Fluorescent Display) 顯示器: 顯示設定資訊

3. 快捷鍵組: 拉載模式切換快捷鍵

4. 功能鍵組: 包含A/B鍵、RANGE、MODE、EXTEND、LOCK、COFIG./LOCAL、EDIT、SPEC、SHORT、RECALL、 ADVA、SAVE、CLEAR等按鍵

5. ENTRY鍵組: 數字鍵及ENTER鍵

6. 方向鍵: 用來變更畫頁及選用表單位置用

7. 可按壓旋鈕: 按壓旋鈕鍵可進入?yún)?shù)編輯設定，設定完成后，再按壓一次旋鈕確認輸入值

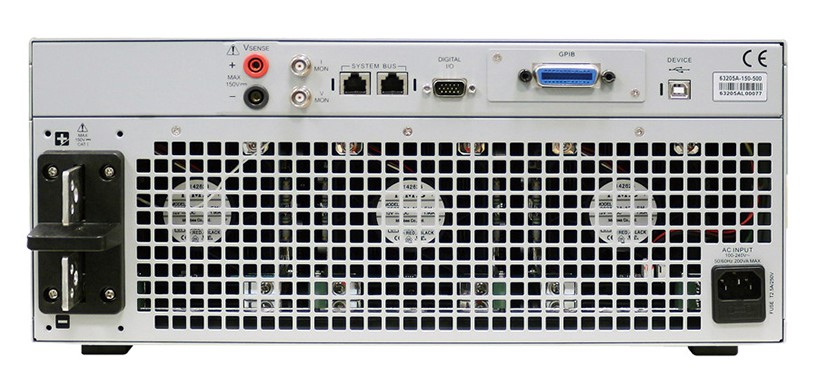

8. USB HOST (尚未支援) : 供使用者自訂波形與編程程序資料下載、韌體更新等

9. 負載正負端子

10. 電壓感測端子

11. 電壓&電流監控輸出:按比例之電壓、電流波形類比輸出

12. 系統匯流排: 供主/從控制系統資料傳輸

13. 系統I/O : 供系統輸入/輸出控制信號

14. GPIB卡與乙太網路卡共用插槽

15. USB接頭

16. AC輸入接頭

電池放電測試

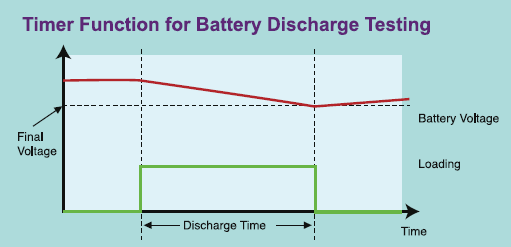

63200E特別為電池放電測試，提供用戶三種放電模式 : 定電流、定電阻與定功率模式進行穩態放電，并透過設定截止電壓與停止時間(1秒~100,000秒)，讓電子負載能正確的停止拉載，確保電池不會因過度放電而損壞。除此之外，在量測方面，能測量電池的放電電量(WH、AH)與總放電時間。舉例說明 : 當按下Load ON開始拉載，63200E系列的內部定時器會開始進行計數，直到電池電壓降至所設定的截止電壓或按下Load OFF停止拉載，定時器才會停止計數。電池放電測試功能亦可應用在超電容的放電時間測試和其他相同應用等。

直流充電樁與車載充電器測試

直流充電樁是在電動車相關市場不可或缺的設備，63200E系列高功率直流電子負載的功率等級齊全，從2kW到24kW，操作電壓則高達1,200V，針對直流充電樁的功能性測試，63200E能提供足夠的模式與功能，幫助研發單位進行功能性測試，幫助品保單位進行驗證測試，更能整合于8000系統，幫助生產線快速的生產。

車載充電器的測試部分，63200E也可用來模擬電池，當車載充電器開始以定電流(CC)模式對電池充電時，63200E可設定定電壓(CV)模式來進行拉載，一旦車載充電器在進入定電壓(CV)模式對電池進行浮充時，63200E則需改設定為定電流(CC)模式進行拉載。
