TH2851系列阻抗分析儀在壓電材料晶體分析測試中的應用

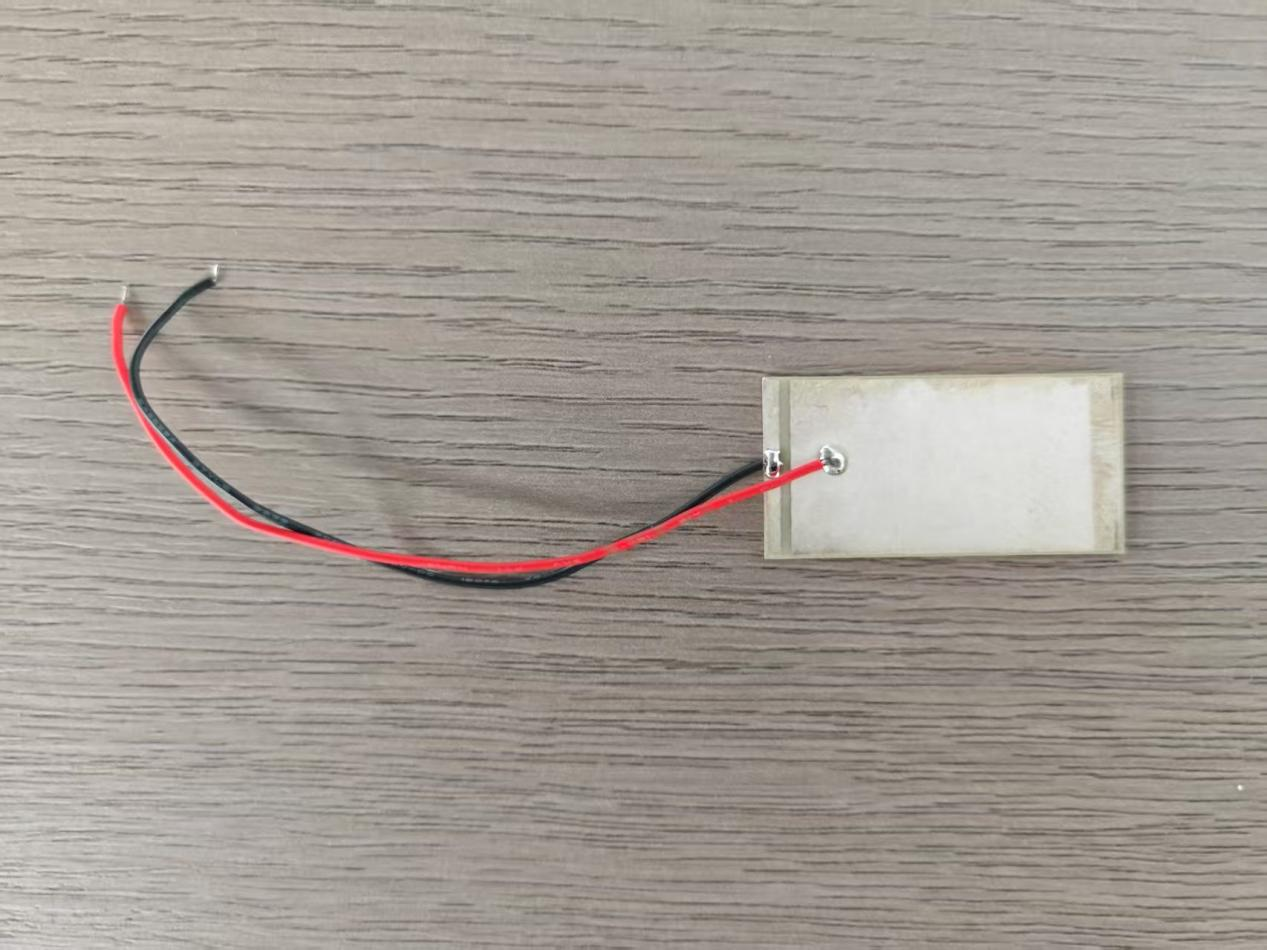

應客戶需求，我們對一塊壓電陶瓷片進行了詳細測試，分析項目包括諧振頻率、阻抗值、功率點以及Q值等關鍵參數。該壓電陶瓷片的頻率響應范圍覆蓋了1kHz至100kHz之間。

鑒于測試頻率較低，我們選用了同惠公司的TH2851-130阻抗分析儀進行此次測試。該系列阻抗分析儀最高測試頻率可達130MHz，顯著超越了同類國外儀器120MHz的頻率限制。它不僅解決了國外儀器僅能分析而無法獨立測試的缺陷，還提供了中英文操作界面，擺脫了國外儀器僅支持英文界面的局限。儀器配備的單測和分析兩種操作界面，使測試過程更加簡便直觀。

在正式測試之前，我們對夾具進行了全頻率范圍的開路和短路清零處理。此步驟有效消除了夾具和導線中可能存在的寄生參數，確保了后續測試的精確性。本次測試所使用的夾具為標配的四端對測試夾具TH26047A。

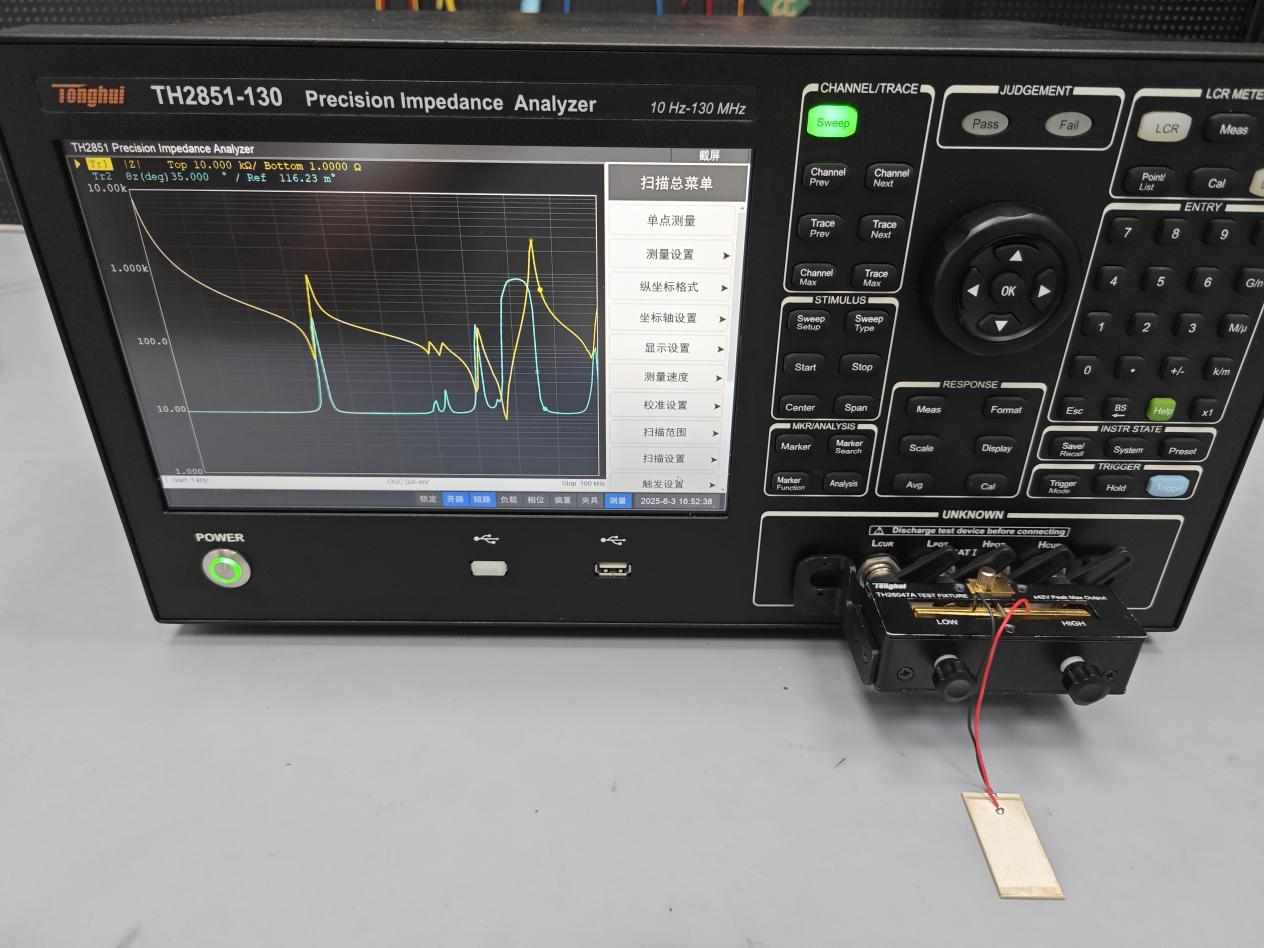

完成校準后，我們接上了測試線，紅線連接High端，黑線連接Low端。隨后進入曲掃界面，設置起始和終止頻率，曲線便清晰地顯示在屏幕上。

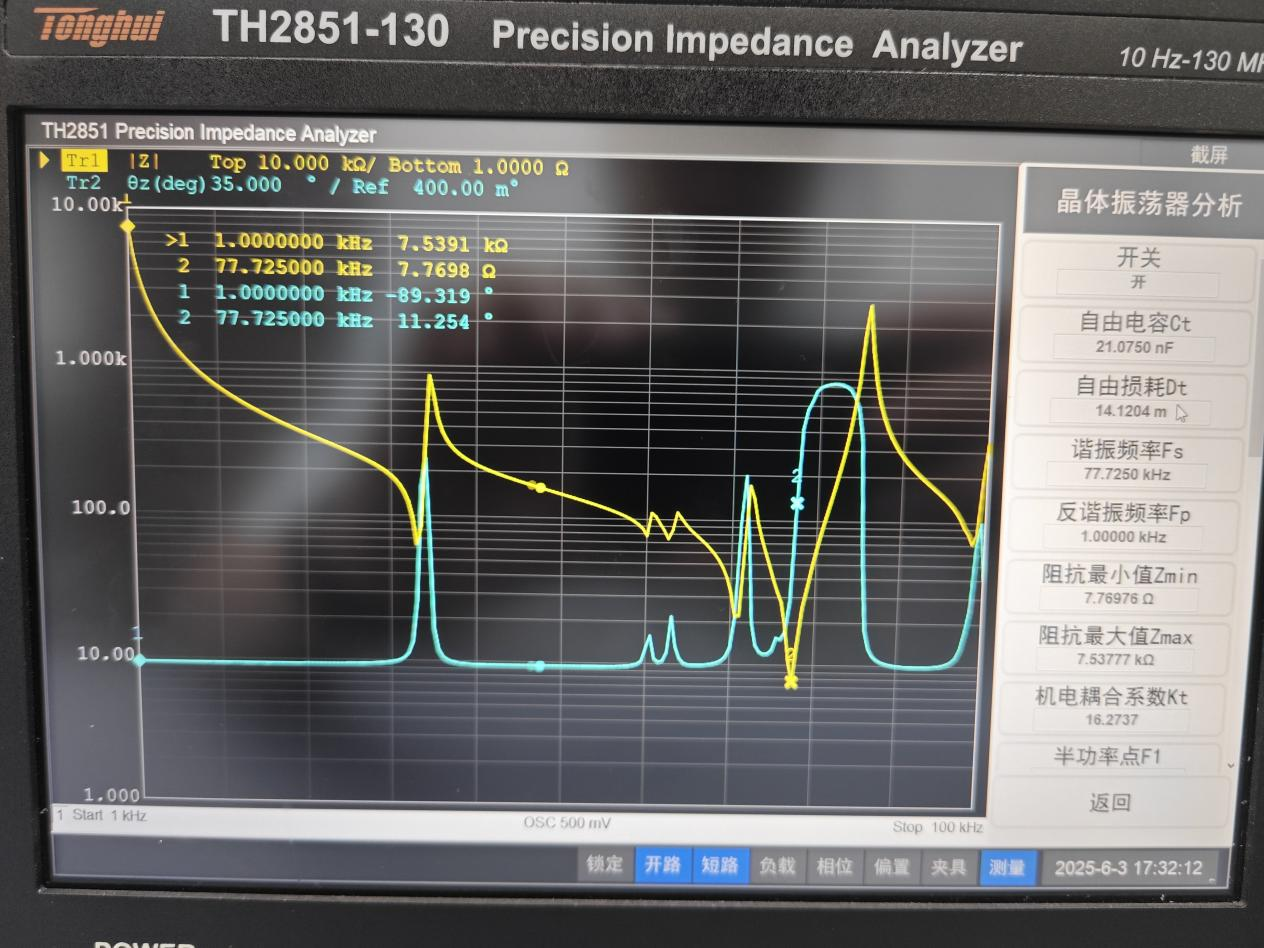

TH2851系列阻抗分析儀具備晶體振蕩器分析功能，能夠迅速測量并計算出晶體的諧振頻率、反諧振頻率、品質因數等核心參數。點擊相應按鈕，這些參數即刻呈現，同時，marker點會自動定位到阻抗的最大值和最小值點，對應的即是諧振頻率和反諧振頻率點。

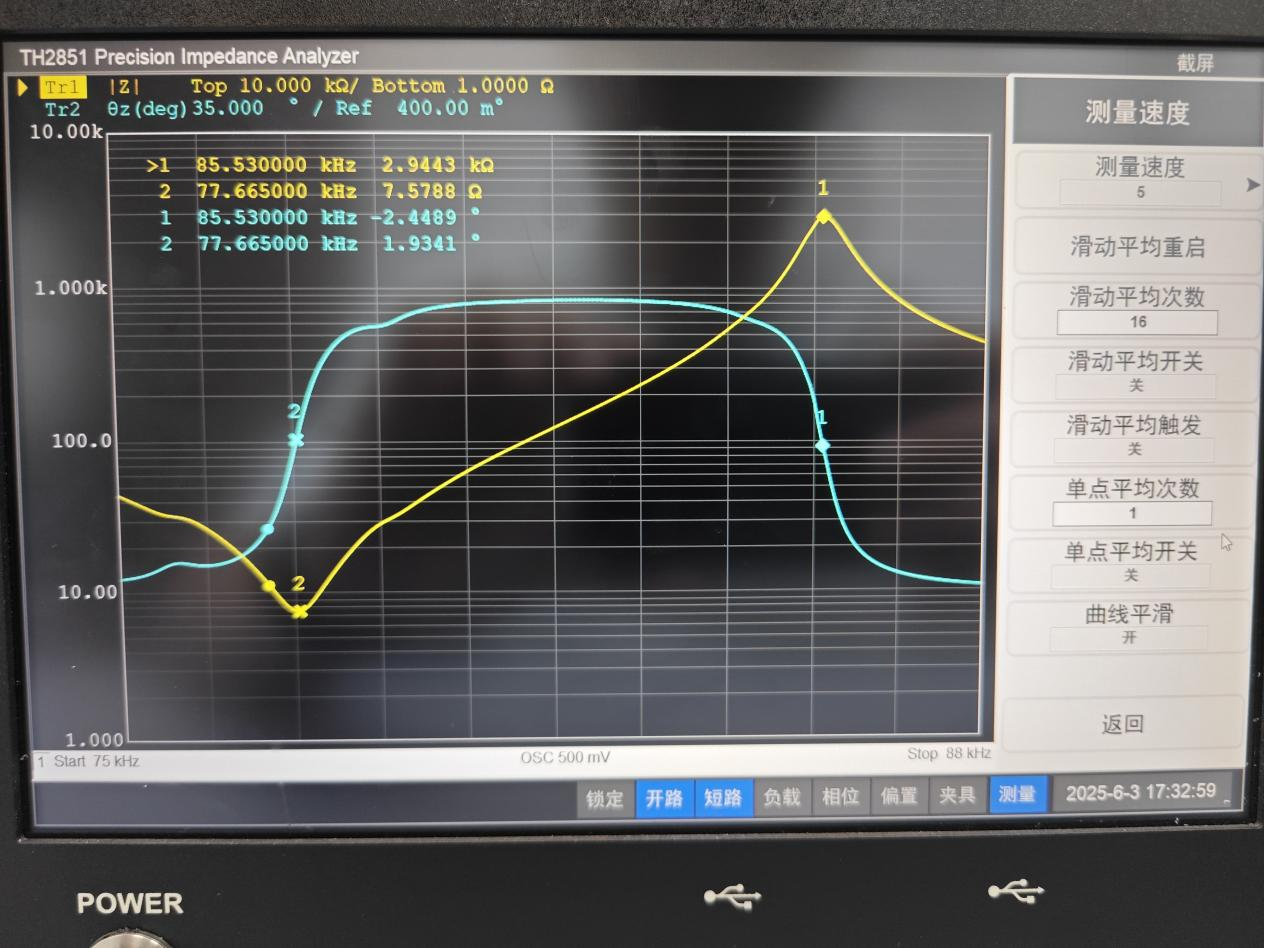

由于頻率范圍較寬，屏幕上出現了許多無用的曲線。為了更精確地獲取參數，我們根據諧振頻率重新設置了掃描頻率范圍，將其限定在75kHz至88kHz之間，并降低了測試速度，同時打開曲線平滑功能。

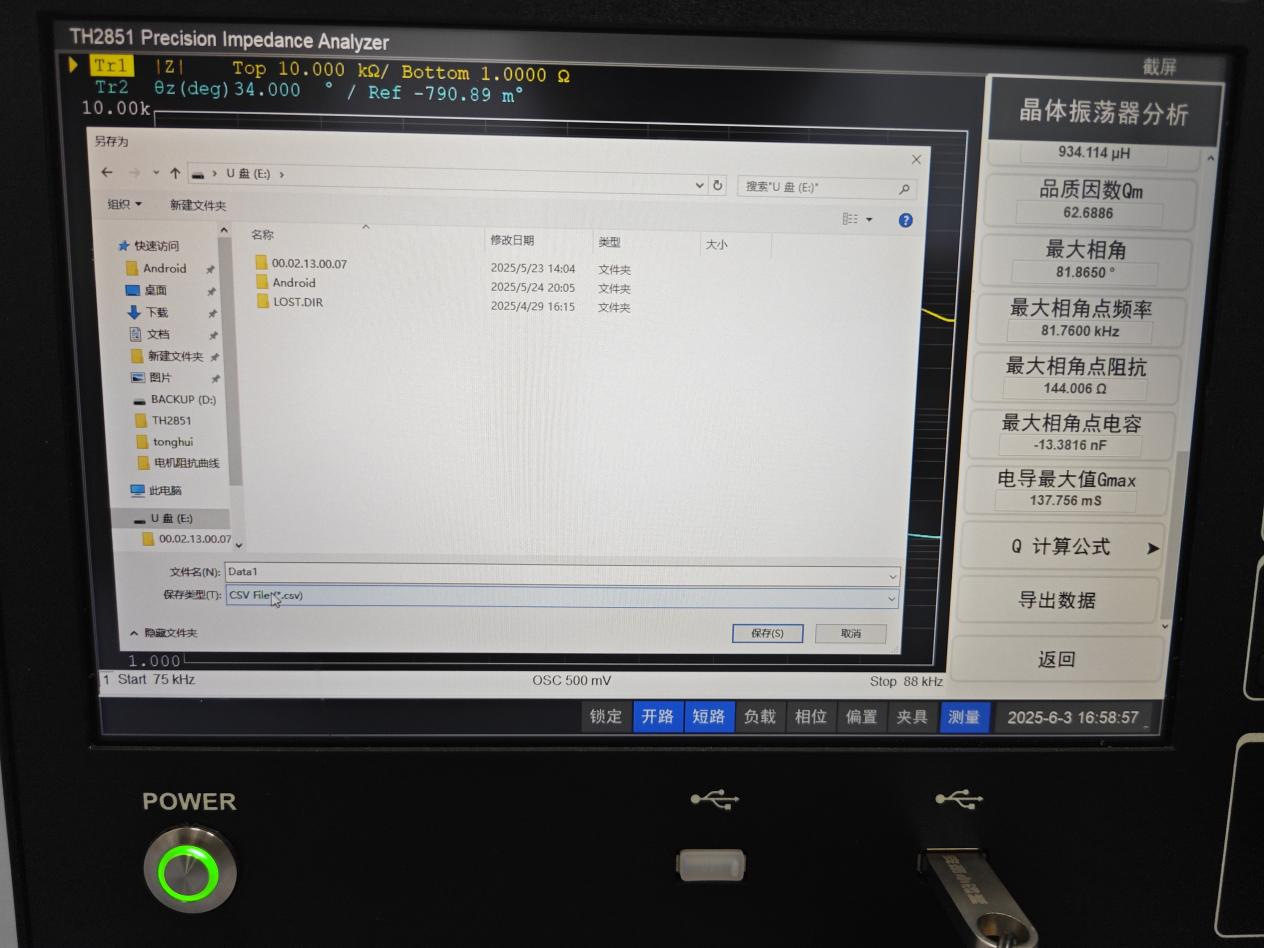

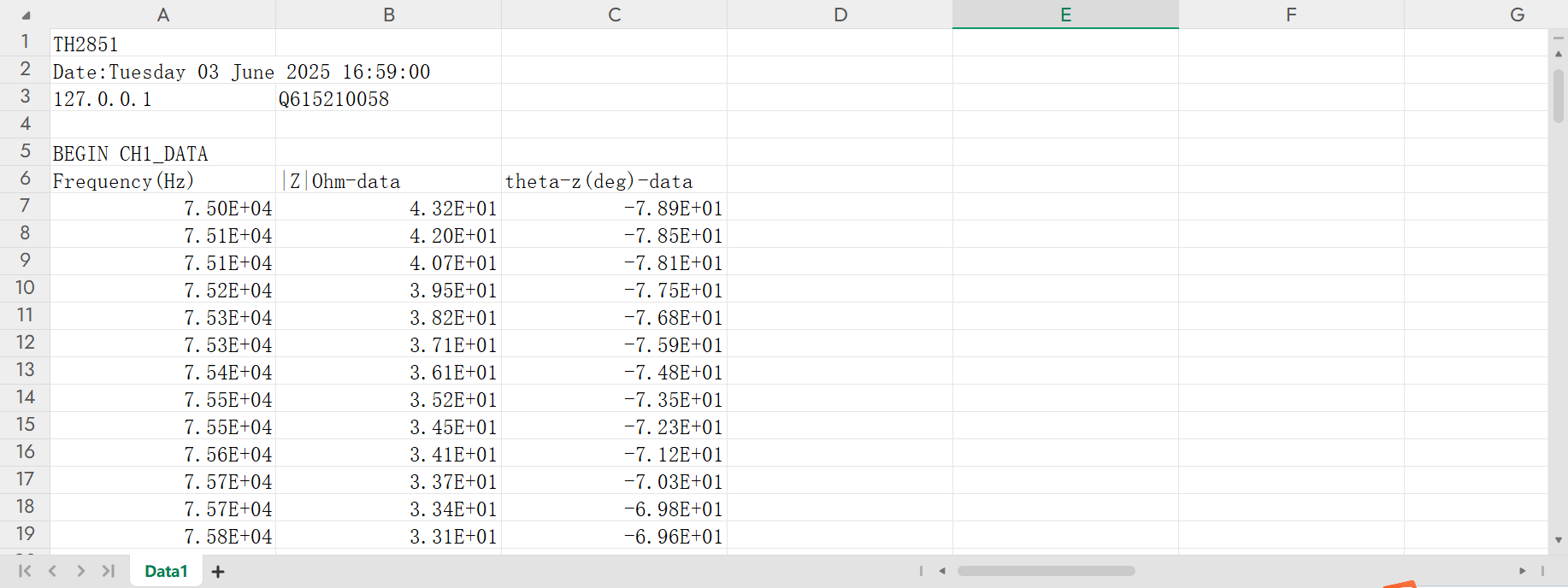

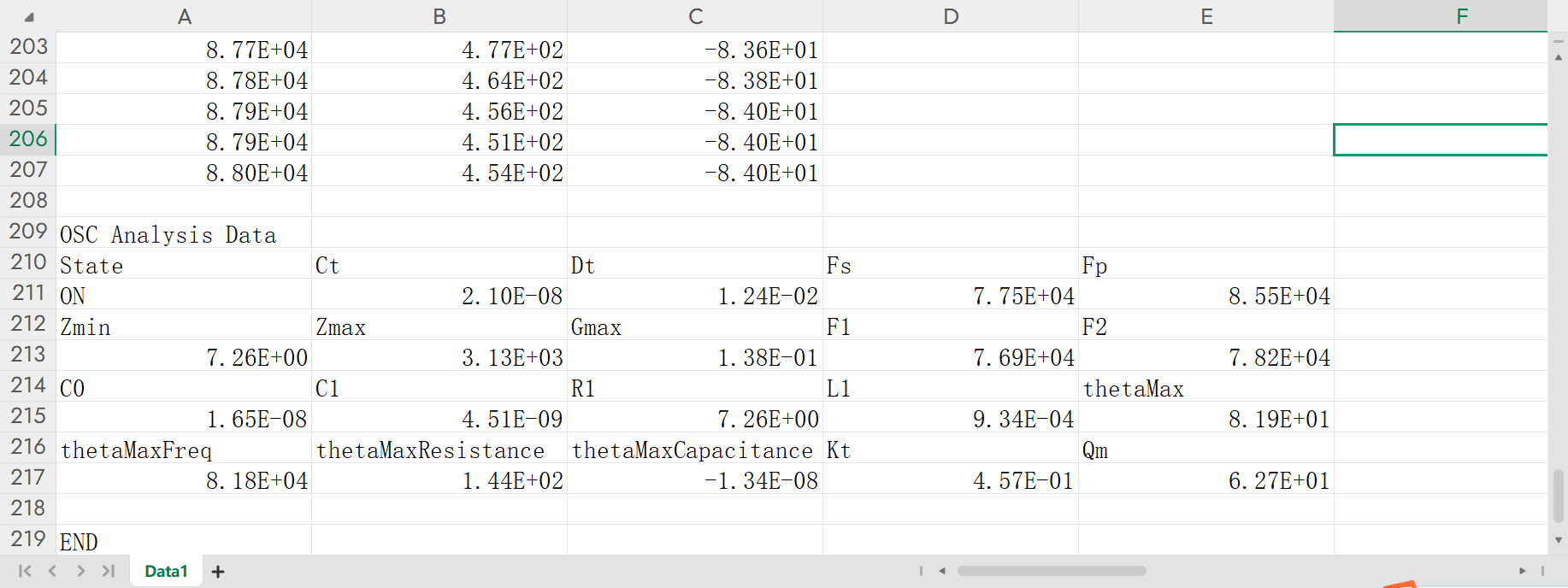

測試完成后，我們保存了所有測試數據以及曲線圖，這些參數和曲線均以.csv格式被妥善保存，以備后續分析使用。
