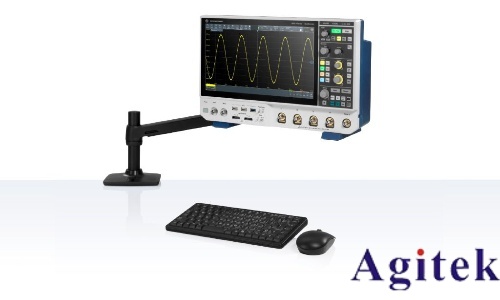

羅德與施瓦茨示波器MXO 5系列如何實現瞬態異常信號100%捕獲

在電子系統測試中，瞬態異常信號往往是故障診斷的關鍵線索。羅德與施瓦茨（R&S）示波器MXO 5系列通過突破性的技術設計，實現了高達99%的實時信號捕獲率，為工程師提供了前所未有的信號洞察力。其核心技術機制如下：

一、超高速采集與實時處理能力

MXO 5系列基于新一代MXO-EP處理ASIC技術，實現了每秒450萬次采集（4.5Msample/s）的業界最高速率。這一速度使示波器能夠以極高的分辨率捕捉快速變化的信號，將瞬態異常事件的遺漏率降至最低。無論是電源轉換中的瞬態電壓波動，還是高頻通信中的突發干擾，超高速采集系統都能精準“定格”信號細節。

二、深度存儲與長時間信號捕獲

該系列標配500 Mpoints（500百萬點）存儲深度，是同級別競品標準內存的兩倍。大容量存儲允許示波器在長時間觀測中保持高帶寬信息，避免因數據溢出丟失關鍵信號。例如，在捕獲持續數秒的復雜信號時，MXO 5仍能以全帶寬記錄波形，確保異常事件的完整保留。此外，可選的1 Gpoints擴展內存進一步滿足了極端應用需求。

三、數字觸發系統與精準定位

作為首款具備數字觸發功能的八通道示波器，MXO 5的觸發靈敏度達到0.0001格，遠超傳統模擬觸發系統。數字觸發直接耦合于示波器的18位垂直架構，無需信號處理校正，能夠在大信號背景下精確隔離微小異常。例如，當觀測高壓電源紋波時，示波器可同時穩定觸發并捕獲毫伏級干擾，大幅提升故障定位效率。

四、射頻測量增強與頻譜分析

MXO 5在時域與頻域的雙重優化，使其成為射頻信號瞬態異常的理想工具。其每秒45,000次快速傅立葉變換（FFT）能力，可同時顯示四個頻譜視圖，實時揭示信號的頻域特征。這種多維分析幫助工程師快速識別由諧波、雜散或突發干擾引發的瞬態問題，而無需切換測量模式。

五、智能用戶設置與系統適應性

示波器支持用戶自定義測量參數、觸發條件和顯示界面，通過內置電子墨水顯示屏與網絡接口，工程師可快速配置專屬測試環境。例如，在汽車電子測試中，用戶可預設特定協議解碼觸發，自動捕獲CAN總線中的瞬態錯誤幀，減少人工干預的時間成本。

MXO 5系列通過硬件性能與智能算法的深度融合，將瞬態異常信號的捕獲能力推向新高度。盡管技術上難以實現理論上的100%捕獲，但通過超高速采集、深度存儲、精密觸發等技術的協同，該示波器已極大逼近這一目標，為復雜電子系統的調試與驗證提供了革命性的工具。在5G通信、新能源汽車、精密工業控制等領域，MXO 5系列正助力工程師以更高效率破解信號謎題，推動技術創新的邊界。
