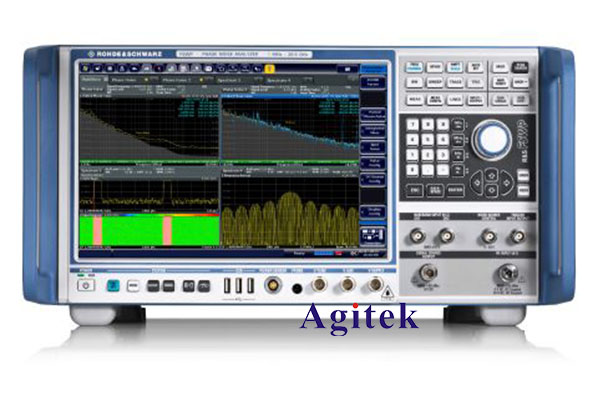

R&S?FSWP 相位噪聲分析儀和 VCO 測試儀結合噪聲極低的內部源與互相關技術，具備高靈敏度。它可在數秒內測量雷達等應用中高度穩定的信號源的相位噪聲。R&S?FSWP 還具備脈沖信號測量、加性相位噪聲（包括脈沖噪聲）特性測量以及集成式高端信號與頻譜分析等選件，是一款獨特的測試儀器。

* 頻率范圍介于 1 MHz 至 8/26.5/50 GHz，使用外部諧波混頻器時最高可達 500 GHz

* 得益于互相關技術以及噪聲極低的內部參考源，為相位噪聲測量提供了高靈敏度

       *在 1 GHz 載波頻率及 10 kHz 偏移下，典型值為 –172 dBc (1 Hz)

       *在 10 GHz 載波頻率及 10 kHz 偏移下，典型值為 –158 dBc (1 Hz)

* 同時測量幅度噪聲及相位噪聲

* 一鍵測量脈沖源的相位噪聲

* 用于測量加性相位噪聲（包括脈沖信號噪聲）的內部源

* 信號與頻譜分析儀及相位噪聲分析儀集于一體

* 高端信號與頻譜分析儀，10 Hz 至 8/26.5/50 GHz

      *顯示平均噪聲電平 (DANL) 低至 –156 dBm (1 Hz)（無噪聲消除），三階截止點 (TOI) 高達 25 dBm（典型值），確保具備寬動態范圍

      *320 MHz 信號分析帶寬

      *總體測量不確定度：< 0.2 dB（最高 3.6 GHz），< 0.3 dB（最高 8 GHz）

      *觸摸屏操作

      *12.1" 大顯示屏，可同時查看多個測量窗口

      *可以并行運行和顯示多個測量應用

      *測量速度快

      *低噪聲內部直流源，便于進行 VCO 特性測量

*自動進行 VCO 特性測量

*分析高達 8 GHz 的寬跳頻（瞬態）

*測量阿倫方差

特點和優勢：R&S FSWP 相位噪聲分析儀和VCO測試儀

       *  測量速度快

• 非常適用于生產應用

• 加快開發

*   高度靈敏地測量相位及幅度噪聲

• 內部源的相位噪聲極低

• 互相關技術以提高相位噪聲靈敏度

• 幅度噪聲測量的準確度遠高于二極管檢波器

• 展示通過互相關技術提高靈敏度

• 頻率偏移達到最大輸入頻率

• 測量阿倫方差

*  一鍵測量脈沖源的相位噪聲

• 測試裝置簡單

• 具有高靈敏度（即使靈敏度有所降低）

• 自動測量脈沖參數

* 用于測量加性相位噪聲（包括脈沖信號噪聲）的內部源

• 測量簡單快捷

• 通過互相關提高靈敏度

• 脈沖信號的殘余相位噪聲

• 外部源的其他輸入

• 測量脈沖信號的相位與幅度穩定性

* 信號與頻譜分析儀及相位噪聲分析儀集于一體，最高可達 50 GHz

• 測試裝置簡單，優化成本

• 一項值得的投資

• 高端信號與頻譜分析儀

* 低噪聲內部直流源，便于進行 VCO 特性測量

• Complete VCO characterization

• 測量更高諧波

• 相對于調諧電壓的相位噪聲

* 測量瞬態或跳頻（瞬態分析）

• 頻率及相位分析帶寬高達 8 GHz

• 觸發相位或頻率偏差

• 分析線性調頻連續波 (FMCW) 信號的線性度

• 自動測量穩定時間
