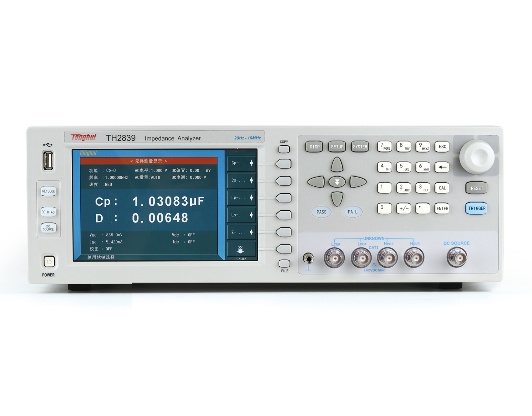

同惠TH2839系列阻抗分析儀
品牌：同惠
型號：TH2839/TH2839A
一、同惠阻抗分析儀TH2839系列產品概述：
測試頻率：20Hz-10MHz，分辨率：最高1mHz
測量精度：0.05%
測試速度：最快7. 7ms/次
測試原理：自動平衡電橋
高穩定性和一致性：高達15個測試量程配置
高分辨：7英寸，800*480分辨率
多功能參數列表掃描
多參數圖形化掃描功能
變容二極管自動極性功能
Ls-RDC同時測試
10檔分選功能，分選結果聲光報警
存儲空間：內置：40組設定文件USB擴展：500組設定文件數據記錄文件、圖片文件
高兼容性：支持SCPI指令集兼容KEYSIGHT E4980A、E4980AL、HP4284A等
二、同惠阻抗分析儀TH2839系列產品功能應用
■ 無源元件： 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組 件和網絡元件等的阻抗參數評估和性能分析。
■ 半導體元件： LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性； 晶體管或集成電路的寄生參數分析
■ 其它元件： 印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料： 塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料： 鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料： 半導體材料的介電常數、導電率和C-V特性
■ 液晶單元： 介電常數、彈性常數等C-V特性
技術參數
產品型號 | TH2839 | TH2839A | ||
顯示 | 7英寸 TFT LCD顯示器800×RGB×600 | |||
AC 測量參數 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac、 | |||
DC 測量參數 | Rdc、Vdc、Idc | |||
測試頻率 | 范圍 | 20Hz-10MHz | 20Hz — 5MHz | |
最高分辨率 | 1mHz | |||
測試 電平 | AC 電壓 | 20Hz — 2MHz：5mV — 2Vrms 2MHz — 10MHz：5mV — 1Vrms | 20Hz — 2MHz：5mV — 2Vrms 2MHz — 5MHz：5mV — 1Vrms | |
分辨率 | 100uV | |||
AC 電流 | 20Hz — 2MHz： 50uA—20mArms 2MHz — 10MHz：50uA—10mArms | 20Hz — 2MHz：50uA — 20mArms 2MHz — 5MHz：50uA — 10mArms | ||
分辨率 | 1uA | |||
DC 電壓 | 100mV — 2V | |||
分辨率 | 100uV | |||
DC 偏置 | 電壓 | 0V — ± 40V | ||
電壓分辨率 | 100uV | |||
電流 | 0mA — ± 100mA | |||
電流分辨率 | 1uA | |||
DC 電壓源 | 電壓范圍 | -10V — 10V | ||
電流范圍 | -45mA — +45mA | |||
輸出阻抗 | 100Ω | |||
測試端配置 | 四端對 | |||
輸出阻抗 | 100Ω | |||
典型測量時間（速度） | Fast: 7.7ms/次 Medium: 120ms/次 Slow: 230ms/次 | |||
產品型號 | TH2839 | TH2839A | ||
最高準確度 | 1kHz： 0.05% 1MHz： 0.05% 2MHz： 0.1% 5MHz： 0.5% 10MHz：1.0% | 1kHz： 0.05% 1MHz： 0.05% 2MHz： 0.1% 5MHz： 0.5% | ||
電纜長度 | 0，1，2 米。 | |||
多功能參數列表掃描 | 201點，掃描參數: 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | |||
圖形 掃描 | 參數 | 頻率、ACV、ACV/I、DCV/I、DC 電壓源 | ||
類型 | 對數、線性 | |||
點數 | 51、101、201、401、801 點可選 | |||
等效電路分析 | 選購上位機軟件 | |||
接口 | USB HOST、USB DEVICE、LAN、HANDLER、RS232C，SCANNER、溫度 輸入傳感器 選件：GPIB | |||
開機預熱時間 | 60分鐘 | |||
輸入電壓 | 100-120VAC/198-242VAC 可選擇，47—63Hz | |||
功耗 | 80VA | |||
尺寸（WxHxD）mm3 | 400 x 132 x 425 | |||
重量 | 約15kg | |||
