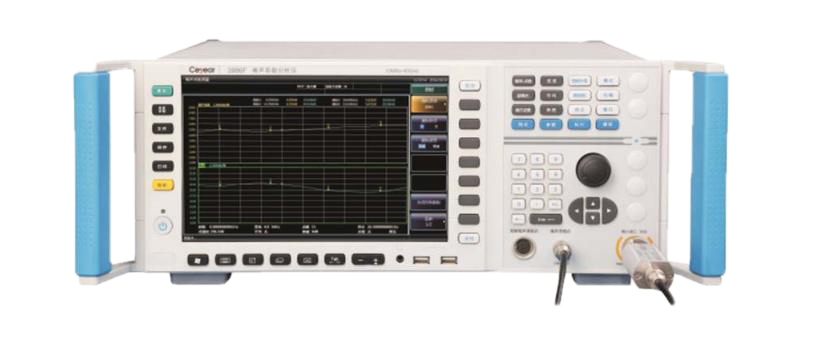

3986系列噪聲系數分析儀

產品綜述

3986系列噪聲系數分析儀產品包括3986A(10MHz～4GHz)、3986D(10MHz～18GHz)、3986E(10MHz～26.5GHz)、3986F(10MHz～40GHz)和3986H(10MHz～50GHz)，具有頻率覆蓋范圍寬、頻段選擇靈活、接收靈敏度高、用戶界面友好、大屏幕雙通道高清顯示、外設接口豐富、雙噪聲源驅動等特點。能夠測量放大器、上變頻器和下變頻器的噪聲系數與增益，支持多級變頻接收鏈路噪聲系數的自動測量。具有直觀的測量模式設置引導界面，提供多種輸入交互方式，簡化模式設置;具備完善的損耗補償功能，能以固定或表格的形式補償被測件前、后測量通道引入的損耗;內置噪聲系數測量不確定度計算器，實現噪聲系數測量不確定度的量化分析;提供測試通過/失敗通知的限制線功能，簡化了合格/不合格測試判定。便于使用的特征使工程技術人員都很容易正確設置測量、以不同的格式觀察、保存測量結果。產品可廣泛應用于通信、導航等電子設備的科研、生產、試驗和技術保障測試。

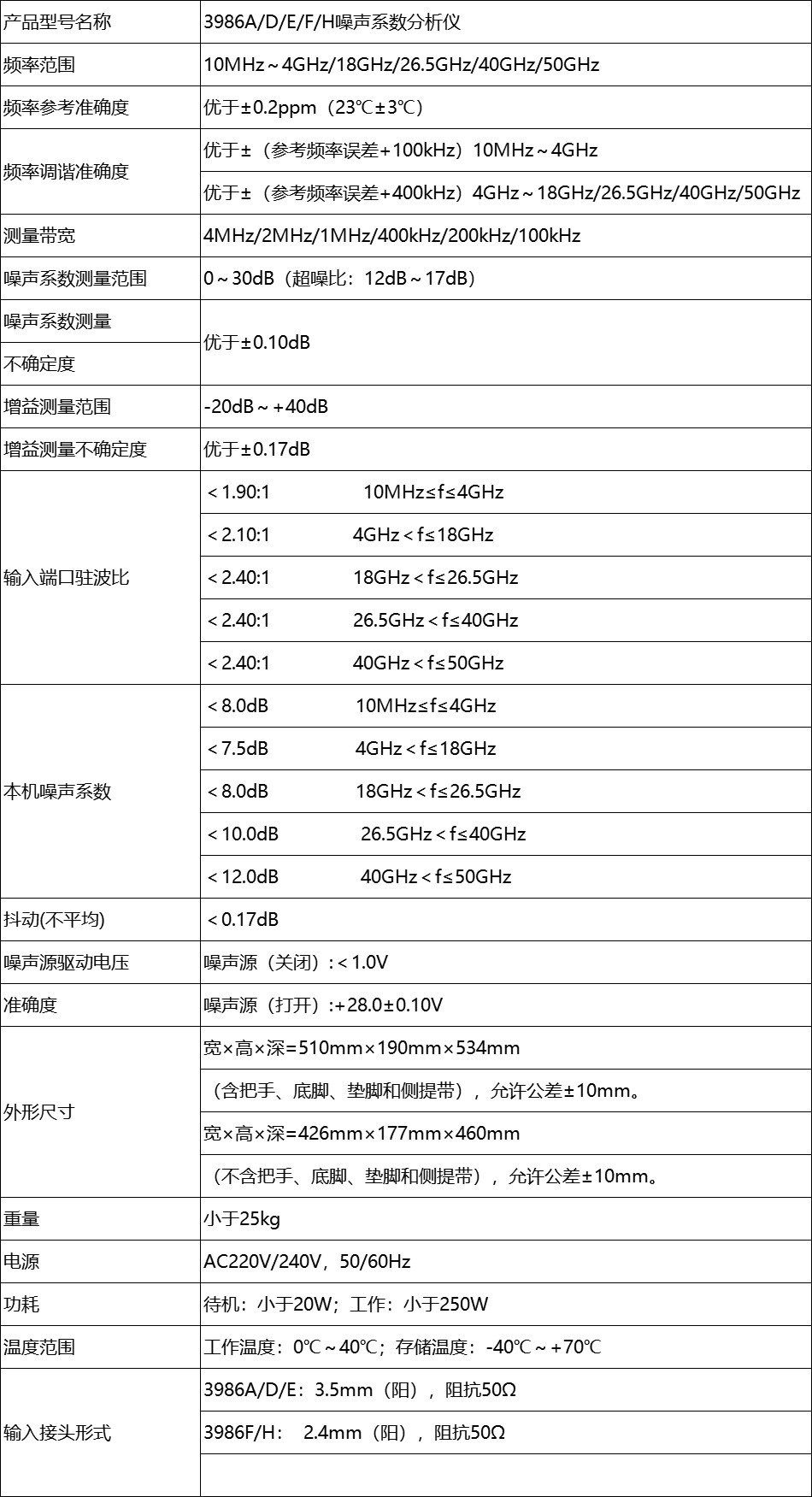

技術指標

功能特點

寬頻率覆蓋范圍

3986系列噪聲系數分析儀同軸一體化頻率范圍覆蓋10MHz～50GHz，具有5種可選擇的頻段配置，滿足用戶不同頻段的測試需求;具有頻率上限至110GHz的擴頻測量能力(外配毫米波擴頻模塊)。

高靈敏度接收和高精度測試性能

接收靈敏度達-170dBm/Hz，全頻段接收靈敏度優于-162dBm/Hz，突破大范圍通道增益的自動調整和精密校準技術，噪聲功率測量范圍內線性度優于±0.1dB。

中英文操作界面，大屏幕雙通道高清顯示

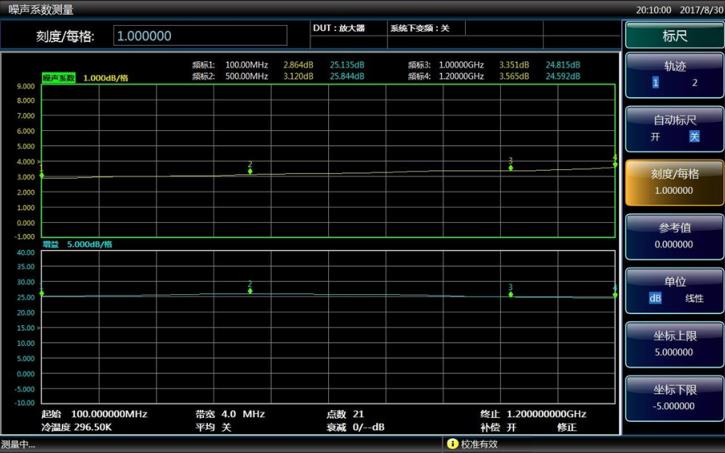

中英文操作界面，10.1吋大屏幕液晶顯示器。具備圖形、表格和測試儀三種顯示格式。在圖形顯示格式下，能同時組合顯示噪聲系數、Y因子、增益、等效輸入噪聲溫度、冷熱噪聲功率等任意兩個測量參數隨頻率變化的測量結果。

放大器、上變頻器和下變頻器測量模式

1)基本放大器測量模式用于頻率范圍位于噪聲系數分析儀頻率范圍內的放大器類被測件噪聲系數和增益測量;系統下變頻模式，用于頻率范圍超出噪聲系數分析儀頻率范圍的放大器類被測件噪聲系數和增益測量。

2)具備上、下變頻器的噪聲系數和增益測量功能，并且支持多級變頻鏈路的噪聲系數和增益自動掃描測量。

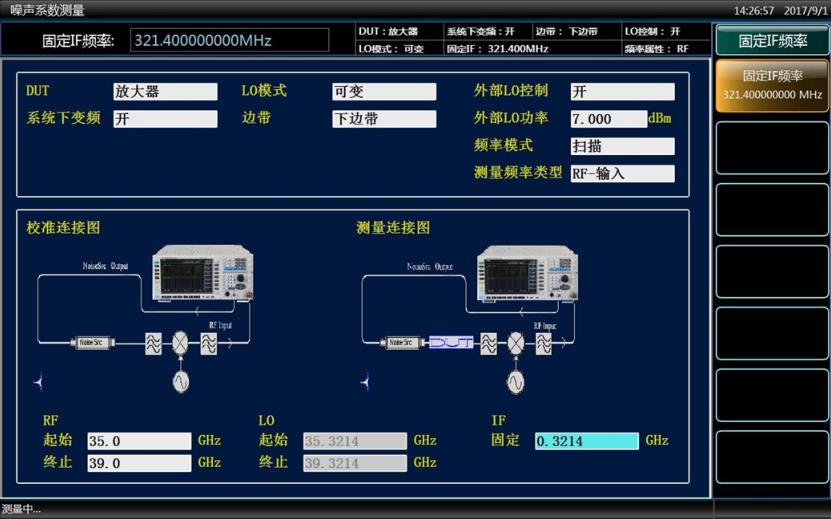

3)提供直觀的測量模式設置界面，在一個設置界面下即能完成測量模式對應的各種測量設置。

完善的損耗補償功能

能以固定或表格的形式補償被測件前、后測量通道中的損耗，便于自動化測試系統或微波毫米波管芯的噪聲系數精確測試。

合格/不合格測試提示的限制線功能

測試通過/失敗通知的限制線功能，簡化了合格/不合格測試，方便生產線使用。限制線類型包括上限和下限，每個顯示通道可單獨設置一對上、下限制線，當測量結果超出設定的限制線范圍時，儀器即發出“限制線失敗”紅字提示。

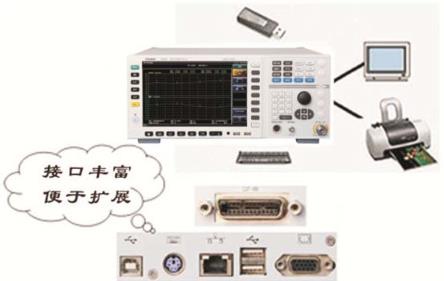

豐富的外設接口

3986系列噪聲系數分析儀外設接口豐富，復用性強。具有GP-IB、LAN、USB和VGA等智能接口，方便用戶功能擴展和系統的再次組建。

單邊帶和雙邊帶測量功能

具備單邊帶(包括上邊帶和下邊帶)和雙邊帶測量設置、控制和數據處理能力，在進行噪聲系數測量時，邊帶的設置應和被測件的實際應用邊帶相同。

靈活的文件和表格處理功能

3986系列噪聲系數分析儀能夠處理的文件和表格類型主要包括限制線、超噪比表、軌跡線、儀器狀態、頻率列表、損耗補償表和屏幕圖像等;可以對文件和表格進行編輯、保存、調用、刪除等操作，方便用戶使用。

雙噪聲源驅動能力

提供標準和智能噪聲源驅動接口。標準噪聲源驅動接口，提供+28V脈沖驅動電壓，兼容性強，支持多家廠商生產的噪聲源。智能噪聲源驅動接口采用I2C總線技術，噪聲系數分析儀能自動識別智能噪聲源的連接，自動加載超噪比數據，并實時探測環境溫度的變化，用于噪聲系數的溫度修正，提高了噪聲系數測量的速度和準確度!
