費思泰克FT系列可編程交流變頻電源

Faith費思FT系列程控交流變頻電源，以微處理器為核心，采用PWM方式制作，正弦脈寬調制等技術，單機容量覆蓋500VA-800kVA，輸出電壓0-300V、頻率45-65Hz無級數字可調， 輸出可以模擬世界各地不同電壓及頻率，具有負載適應性強、輸出波形品質好、操作簡便、體積小、重量輕等特點，具有完善的短路、過流、過壓、過熱等保護功能。本系列變頻電源產品適用于各種交流源效應測試的自動化系統、實驗室、計量室等作各種精密測試。產品帶有高精度電壓、電流、功率、頻率表，源表一體化，性能價格比高，采用了西門子或三菱大功率IGBT模塊組設計，降低電路復雜度，提高產品穩定性，減少電力損耗，并且使單機容量不斷上升。此外，產品均采用有單相或多相隔離變壓器隔離市電與負載，以消除電網干擾，輸出穩定純凈波形。

產品特點:

1. 技術先進，可靠性高：采用PMW脈寬調制技術，主要部件包括IGBT模塊、驅動保護模塊等均采用進口器件，從而保證了小型、高效、可靠;

2. 動態反應速度快：雙閉環反饋電路，內環電流環保證非線性負載波形不失真;外環電壓環保證突加負載壓降<1%，反應速度小于2mS;

3. 適應三相不平衡負載：三相電源的主電路及控制電路按照三套獨立的單相電源進行設計。主電路采用交一直一交結構，包括整流器、直流濾波器、逆變器、交流濾波及變壓器等組成部分。三套單相逆變電路輸出相位差120度，使三相電源的任一相均可以作為單相電源獨立使用，并可適應任意不平衡負載;

4. 人機界面友好：采用彩色觸摸屏中文菜單顯示和操作;

5. 帶載能力強：功率元件應用合理，可承受1.5倍額定電流，且不會造成壓降;

6. 穩定性優：頻率穩定度≤1%，負載穩定度≤1%，輸出頻率是有石英振蕩器震蕩產生，故有非常穩定、精確的頻率;

7. 標配RS485(或RS232)通信接口。

人機界面:

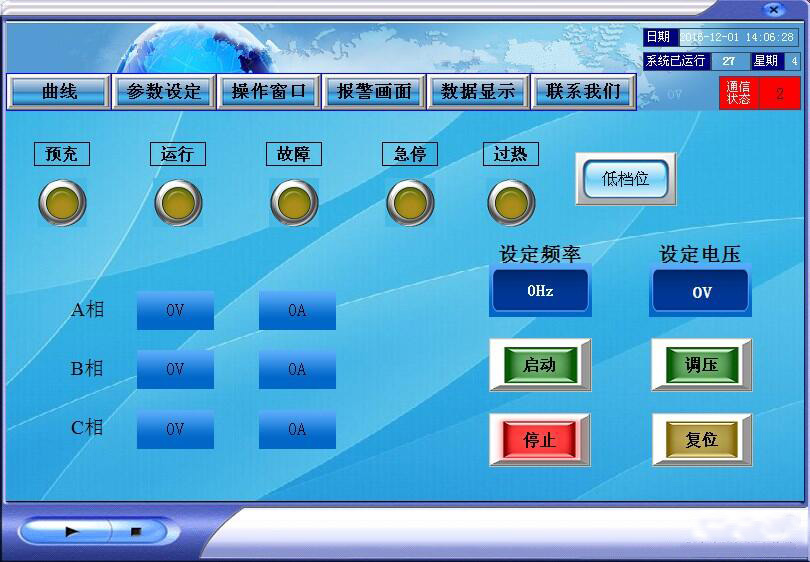

產品采用彩色觸摸屏人機界面，界面上的“操作窗口”、“數據顯示”、“報警畫面”、“曲線”、“參數設定”為各子頁面按鈕， 其顯示界面示意圖如下：

選擇容量方法:

變頻電源可以帶載各種阻抗特性的負載，需引起重視的是負載類型不同，所需變頻電源的功率容量有很大不同。不同負載的容量選擇方法如下：

阻性負載：變頻電源容量=(1.2~1.5)x負載額定功率

感性負載：變頻電源容量=(1.5~2)x負載額定功率

容性負載：變頻電源容量=(2~2.5)x負載額定功率
