高壓放大器在需要復雜信號和高電壓吞吐量的應用中是必須的。然而，這在高性能儀器中并不常見，因此必須使用外部放大設備。在這些情況下，高壓放大器用于將信號的大小增加一些因素。

選擇高壓功率放大器時，應考慮信號放大器性能的以下標準：輸入和輸出阻抗，增益，帶寬(BW)，壓擺率(SR)，總諧波失真(THD)和負載。

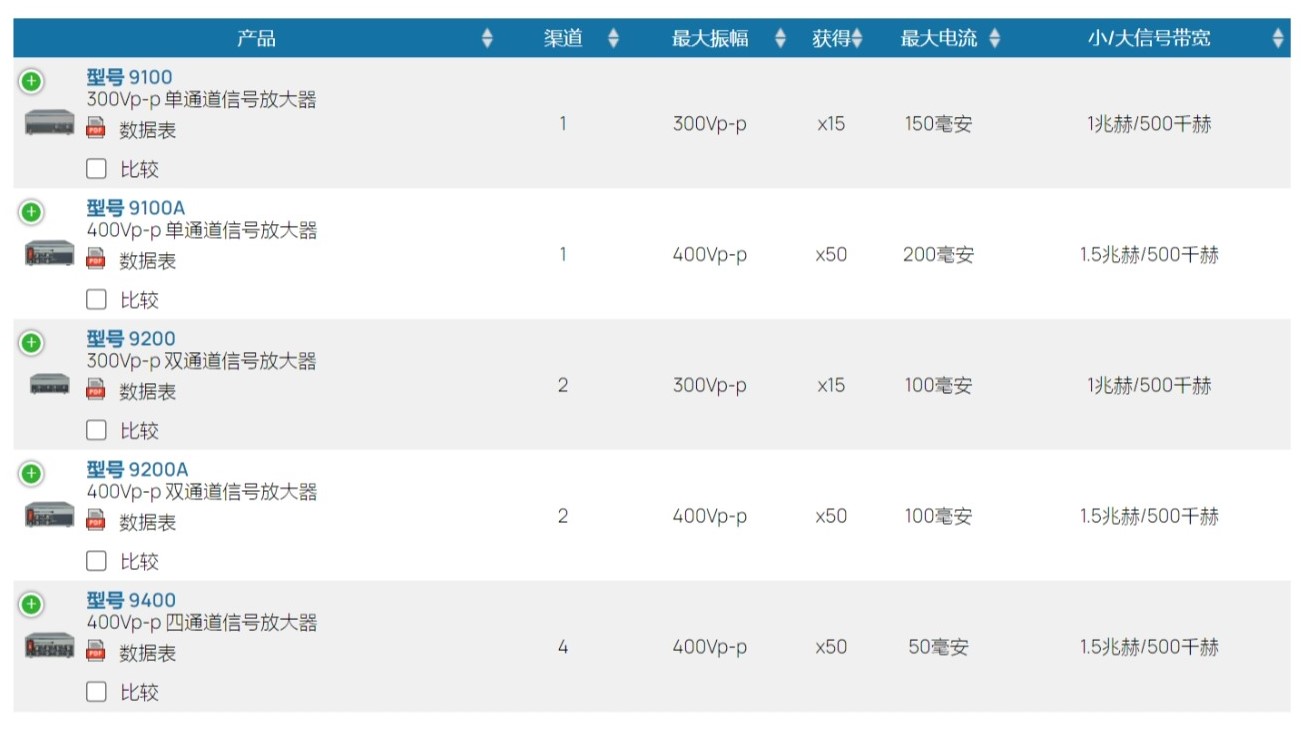

Tabor的寬帶高壓功率放大器是所有任意波形發生器系列的補充產品，因?yàn)樗鼈優楦邏簩拵?yīng)用提供了高性能解決方案。此外，Tabor的高壓放大器是任何實驗室的有用工具，因?yàn)樗鼈兣c大多數測試和測量?jī)x器兼容。

四個通道

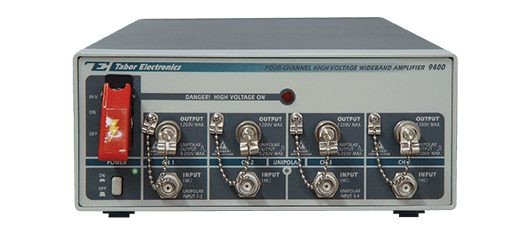

9400型可以輸出-200V至+200V的信號，每通道連續電流高達50mA。輸出由0.1Ω源驅動，帶寬有所下降，可驅動高達1nF的容性負載，同時保持其全幅度范圍。9400 型具有后面板監視器輸出，可將主輸出信號除以 100，適用于需要使用低壓傳感器監控輸出信號的應用。

操作模式

9400 有兩種操作模式。第一種是正常模式，其中每個通道放大并輸出增益為x50的雙極性信號。在這種模式下，輸入信號被放大并傳送到輸出端子，除了其幅度水平外，不改變其原始屬性。使用這種操作模式，每個通道可以單獨用于放大唯一信號。 第二種工作模式是單極性模式，其中信號施加到一個輸入，整流，放大并通過兩個單獨的輸出輸出。使用此模式，放大器被轉換為單輸入雙輸出系統，專門設計用于操作典型MEMS微引擎的上/下和右/左執行器，以及需要將雙極性信號精確轉換為單極性信號的其他應用。

目標應用

放大器外殼設計用于堆疊在其他 Tabor 產品的頂部或下方。它也可以與 Tabor 發電機一起安裝在標準的 19 英寸機架中。波形放大器組合是幾乎任何高電壓、寬帶寬應用的理想解決方案。

安全

在 9400 型的設計過程中，安全性發揮了重要作用。前面板機械開關阻擋了放大器電路的高壓路徑，安全閂鎖防止了對UUT的意外高功率施加。9400 只有在安全閂鎖被抬起并且高壓開關翻轉到 ON 位置后才會輸出高壓信號。在緊急情況下，可以按下保護閂鎖以立即從輸出端子上斷開高壓電源。作為一項額外的視覺安全功能，每當高壓打開時，前面板上的紅燈就會亮起。
