輸入信號通道

OE2052配備了低噪聲模擬前端放大器，能夠高效處理差分信號或單端信號，等效輸入噪聲低至3nV/√Hz。該通道的輸入阻抗可選擇50?或10M?，滿量程靈敏度范圍為1nV至1V，動態范圍可以達到120dB以上。此外，信號輸入通道采用雙ADC設計，兼顧高速與高精度測量需求，用戶可根據實際應用場景選擇高速14位ADC（支持DC至400MHz頻段）或高精度24位ADC（支持DC至100kHz頻段）。

輸出信號通道

OE2052基于1GSPS 16位數模轉換器（DAC），能夠在1Hz至400MHz的頻率范圍內生成正弦波信號，并可調節直流偏置。在50 Ω負載下，信號幅值范圍為1Vpp至1.5Vpp，直流偏置范圍為±1.5Vdc。對于需要偏置電壓的外部設備，如電光調制器，OE2052憑借其卓越的驅動能力，可以直接驅動設備而無需額外的電平轉換放大器。輸出信號的相位與儀器內部振蕩器保持同步，并且可以獨立設置相位偏移。

參考信號通道

鎖相放大器的參考信號可根據用戶實際需求選擇正弦波或方波信號，也可采用儀器內部數字合成的參考信號。當OE2052設置為內部參考信號模式時，儀器內部的高精度振蕩器和數字合成算法將生成用于與輸入信號相乘的正弦波信號，且該內部參考信號幾乎不受相位噪聲的影響。通過數字移相技術，內部參考信號的相位分辨率可達到1udeg。

當OE2052工作在外部參考信號模式，可接受正弦波信號或TTL邏輯電平作為外部參考信號，這一信號會被內部數字鎖相環鎖定。基于參考信號的頻率，OE2052可以對信號同頻及其諧波進行檢測，最多可檢測到基頻的65535次諧波，但最大諧波頻率不能超過儀器的測量帶寬上限。

數字解調器

OE2052的時間常數可在25ns至4ks范圍內靈活設置，用戶可根據需求自定義時間常數。濾波器的陡降速率可以選擇6 - 48 dB/oct共8階。采用數字調制技術與先進濾波器結構，OE2052相比傳統模擬鎖相放大器，具有更高的動態儲備（>120dB）、更精確的相位（絕對相位誤差<1°）、零直流漂移以及優異的正交性能。此外OE2052提供可選的同步濾波器，能有效消除參考信號諧波的影響，確保儀器在快速響應的同時，準確檢測低頻信號。

顯示功能

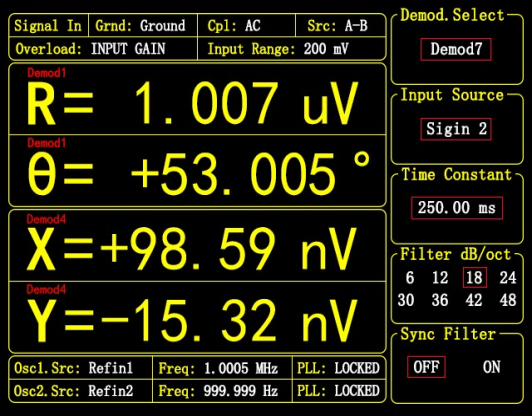

OE2052配備了一塊5.6英寸、640×480分辨率的TFT彩色顯示屏，作為儀器的主要顯示界面，并可通過鍵盤實現對儀器的全方位獨立控制。在顯示屏上，用戶可以靈活查看解調器的X、Y、R、θ等參數，同時還可以進行濾波器常數等多種基礎設置的配置，操作直觀便捷。

通信接口

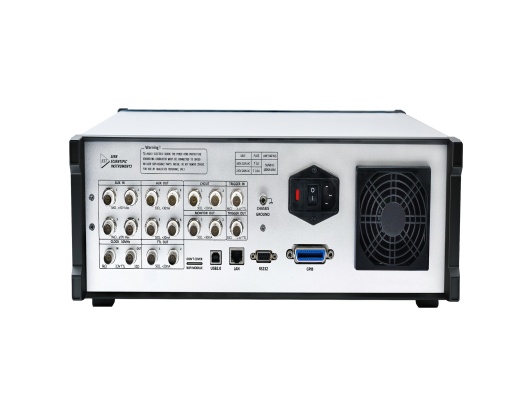

OE2052擁有USB2.0（主機、從機接口）、1000Mbps RJ45網口和RS232串口。通過各個通訊接口，用戶能夠在控制計算機上有效地使用OE2052的所有測試功能，設定儀器的合理控制參數和讀取儀器所測的數據。

PC軟件操作

OE2052為用戶還提供了專業的上位機軟件，鎖相放大器的每個解調器、輸入通道、輸出通道可通過示意框圖或控制面板進行配置，兼具專業實用與簡潔直觀。軟件具有清晰的數值顯示和波形實時顯示功能，測量結果可采用csv文件輸出保存，以供后續的專業軟件進行分析，讓測試得心應手。此外，我們還全面支持Python、MATLAB 和LabVIEW多編程語言的應用程序接口(API)。
