射頻測試系統在功率放大器S參數測試中的應用

功率放大器（簡稱功放）作為無線電通信、雷達、音頻等系統的核心組件，負責將輸入信號功率放大至所需輸出水平，驅動負載實現信號傳輸。其性能優劣直接影響系統通信質量、信號穩定性及整體效率。在功放出廠前，通過射頻測試系統對S參數進行精準測量，是確保設備符合設計指標、提升產品競爭力的關鍵環節。

一、S參數：衡量功放性能的核心指標

S參數（散射參數）是射頻器件高頻性能的重要表征，常用于評估功率放大器的匹配度、增益、反射及傳輸特性。主要參數包括：

S11：輸入端口反射系數，衡量信號輸入端的匹配程度（低反射意味著信號高效傳輸）。

S21：正向傳輸系數，反映信號從輸入到輸出的增益能力。

S12：反向傳輸系數，評估信號隔離度（理想情況下應接近0）。

S22：輸出端口反射系數，指示輸出匹配狀態。

通過S參數測試，可量化分析功放在不同頻率下的信號損耗、阻抗匹配及穩定性，為優化設計提供依據。

二、射頻測試系統架構與測試流程

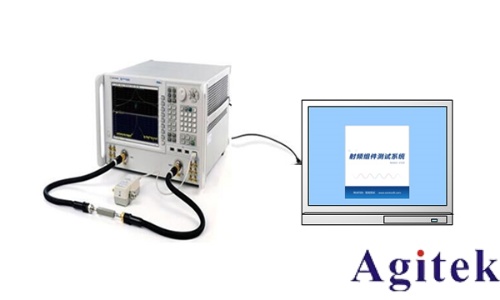

1. 測試系統組成

矢量網絡分析儀（VNA）：核心測試設備，用于生成激勵信號并測量散射參數。

NSAT-1000測試軟件：自動化測試平臺，兼容主流VNA型號，簡化操作流程，提升測試效率。

射頻附件：校準套件、射頻電纜、適配器等，確保信號路徑無失真。

2. 測試步驟

（1）準備工作

根據功放頻率范圍（如0.8-2.5 GHz）選擇VNA型號，并進行校準（開路、短路、負載、直通校準）。

通過NSAT-1000二次封裝儀器指令，建立標準通信協議。

（2）參數配置與測試執行

創建測試項目：命名項目標簽，關聯VNA型號，選擇S參數測試模式。

設置測試參數：定義頻率范圍（如10 MHz至6 GHz）、功率電平（-40 dBm至+20 dBm）、掃描點數（201點）。

運行測試：輸入產品編號，啟動自動化測試流程，系統實時監測S11、S21等參數，并自動判定Pass/Fail。

（3）數據分析與報告生成

利用NSAT-1000的數據分析模塊，可視化展示S參數曲線（如Smith圓圖、極坐標圖）。

自動生成測試報告（Excel/Word格式），包含頻率響應、反射系數、增益平坦度等關鍵指標。

三、測試關鍵點與注意事項

環境干擾抑制：在屏蔽室內進行測試，避免外界電磁干擾；使用低損耗電纜連接設備，減少路徑損耗。

校準精度：定期校準VNA，確保測量基準的準確性；針對高頻段測試，需使用精密校準件（如3.5 mm或2.4 mm連接器）。

動態范圍優化：調整VNA的功率掃描范圍，避免信號過飽和或欠激勵，確保全頻段測量精度。

負載匹配驗證：通過S22參數驗證輸出端口阻抗匹配，防止因負載失配導致的反射損耗。

四、應用價值與前景

射頻測試系統通過自動化S參數測試，實現了以下技術突破：

效率提升：一鍵測試功能縮短測試周期，效率提升50倍以上。

可靠性增強：自動化判定與數據分析降低人為誤差，確保批次產品一致性。

兼容性擴展：支持多型號VNA與測試場景（如室內分布系統、泄漏電纜測量），滿足5G、雷達等高頻應用需求。

未來，隨著毫米波通信及物聯網技術的普及，射頻測試系統將進一步向更高頻率（如110 GHz）、更寬帶寬（>200 MHz）發展，為功率放大器的性能驗證提供更精密的解決方案。

S參數測試是功率放大器質量把控的核心環節，射頻測試系統通過集成自動化軟件與高精度硬件，實現了高效、可靠的測量流程。通過優化測試架構與校準方法，可進一步提升功放性能評估的準確性，推動通信、雷達等射頻系統的技術迭代。
