一、產品綜述

3656系列矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作系統;具有誤差校準功能、時域功能、夾具仿真器功能;具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式;提供多種校準方式，包括頻響、單端口、響應隔離、增強型響應、全雙端口，快速SOLT校準及電校準功能;能夠多通道多窗口顯示;具有USB接口、LAN網口、GP-IB接口、VGA接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。

二、功能特點

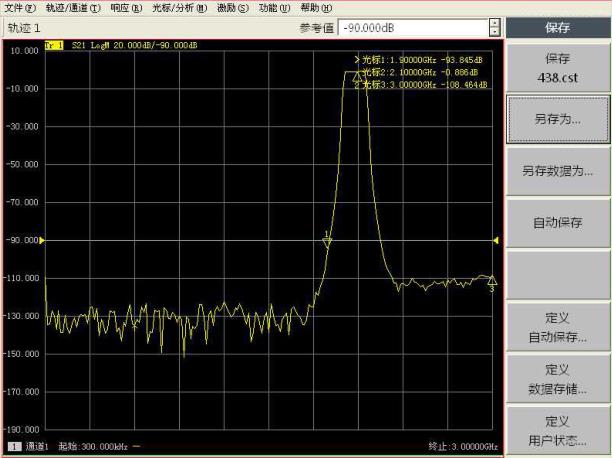

1、大動態范圍

具有高達125dB(IFBW=10Hz)的動態范圍，可對高抑制比器件進行精確測量。

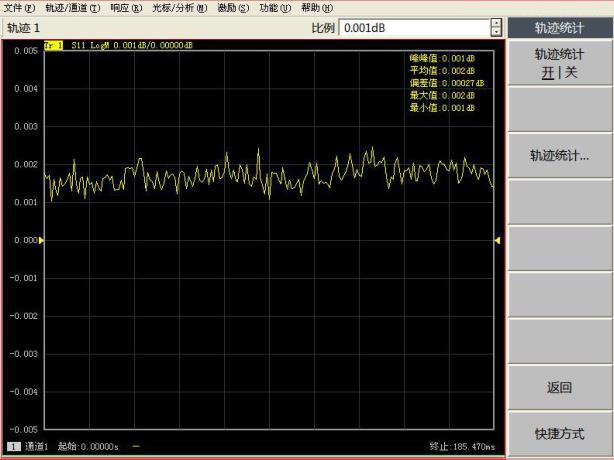

2、跡線噪聲低

0.001dBrms跡線噪聲，可以有效降低測量誤差。

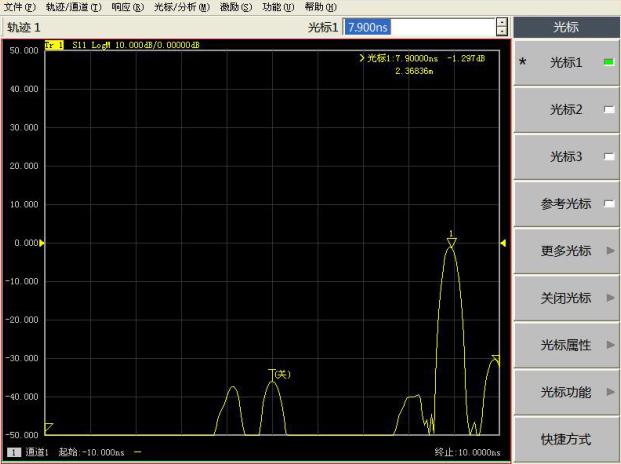

3、時域分析功能

利用時域軟件功能可進行被測件的時域測量，全面測試被測件的性能指標。如進行電纜故障點定位及長度測量等。

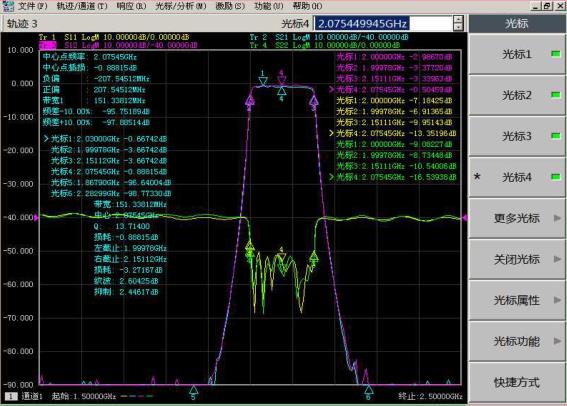

4、強大的數據分析能力

具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能，使損耗、紋波、抑制一覽無余，并方便進行跳頻濾波器調試。
