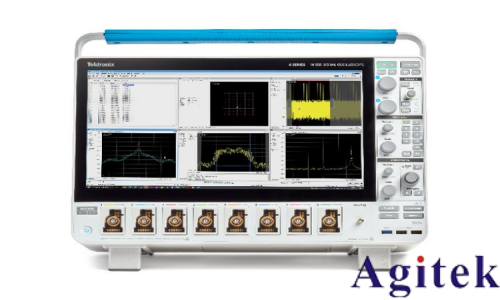

泰克4、5和6系列示波器使用跨域和多通道信號分析進行嵌入式RF測試

射頻 (RF) 測試是嵌入式系統開發和驗證的關鍵組成部分，特別是在電信、航空航天、汽車和物聯網等行業。隨著嵌入式系統變得越來越復雜，傳統的RF測試方法通常不足以捕獲跨多個域 (時間，頻率和數字) 的信號的復雜相互作用。多域信號分析已成為解決這些挑戰的強大方法，為工程師提供了RF性能的全面視圖。本博客探討了嵌入式射頻測試中多域信號分析的原理、優勢和實際應用，為工程師和開發人員提供了旨在優化其測試工作流程的見解。

什么是多域信號分析？

多域信號分析涉及同時檢查屬于多個不同域的嵌入式系統中的電子信號，以全面了解系統行為。主要域包括:

時域: 分析隨時間變化的信號幅度和相位，揭示瞬態行為、抖動和時序問題。

頻域: 檢查表示為振幅/功率的信號作為頻率的函數，識別頻譜內容，諧波和雜散發射。

數字域: 分析在時間和幅度上離散的信號，這些信號涉及邏輯電路，通常編碼為特定的通信協議

通過集成這些觀點，多域分析提供了比單域方法更完整的RF性能圖，使工程師能夠診斷在隔離分析域時可能遺漏的問題。

為什么多域分析對于嵌入式射頻測試至關重要

嵌入式RF系統，例如5g設備，雷達系統或IoT模塊中的嵌入式RF系統，在具有復雜信號交互的環境中運行。這些系統通常在受限的物理和功率預算內集成多個RF組件-收發器、放大器、天線。多域分析是必不可少的，原因有幾個:

全面的信號表征: 嵌入式RF系統通常表現出跨越多個域的行為。例如，頻域中的雜散發射可能源自時域中的定時問題。多域分析將這些現象關聯起來，從而能夠更快地識別根本原因。

符合標準: 現代RF系統必須遵守嚴格的標準 (例如，用于5g的3GPP、用于Wi-Fi的ieee802.11)。多域分析可確保信號滿足跨時間、頻率和調制域的規范，從而降低不合規的風險。

調試復雜問題: 相位噪聲、互調失真或調制錯誤等問題通常在各個域之間表現不同。多域工具允許工程師將這些問題追溯到其源頭，從而簡化調試。

測試效率: 通過提供信號行為的統一視圖，多域分析減少了對多個測試設置的需求，從而節省了開發和驗證的時間和資源。

多域信號分析的關鍵工具與技術

為了在嵌入式RF測試中實現多域信號分析，工程師依賴于先進的工具和技術。一些最常用的包括: 矢量信號分析儀 (vsa)-捕獲和分析跨時間，頻率和調制域的RF信號的多功能儀器。它們可以解調復雜信號 (例如，QAM、OFDM)，并提供詳細的度量，如誤差向量幅度 (EVM) 、相位噪聲和頻譜純度。現代vsa通常包括支持多域可視化的軟件套件，這使得它們對于嵌入式RF測試是不可或缺的。

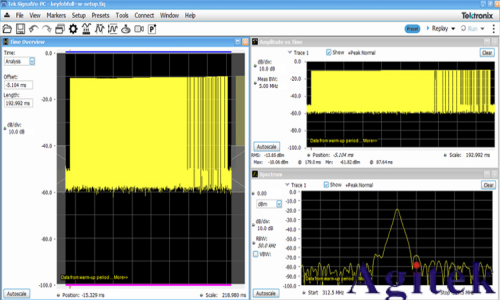

實時頻譜分析儀(RTSAs) 擅長捕獲具有高動態范圍的頻域中的瞬態和間歇性信號，這對于調試雜散發射或干擾等問題至關重要。當與時域可視化和解調分析功能配合使用時，rtsa為跨域測試提供了強大的平臺。泰克的所有rtsa都與SignalVu配合使用，SignalVu是一種綜合信號分析套件，可提供多種相關視圖: 頻譜、頻譜圖、時間概覽、振幅、相位等。

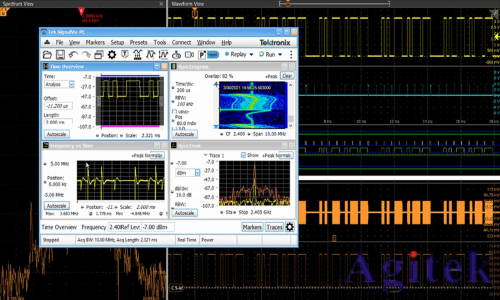

高帶寬示波器配備RF分析軟件可以執行時域測量，同時還提供頻率和調制見解。這些對于分析嵌入式系統中的基帶和中頻 (IF) 信號特別有用。泰克示波器上的SignalVu帶來了示波器上vsa和頻譜分析儀的所有高級射頻信號分析功能，而無需單獨的儀器。SignalVu在示波器上本機運行或通過連接的PC運行，并使用示波器采集的時域數據進行實時或捕獲后RF分析，將RF域事件 (如信號丟失或雜散) 與時域事件 (如電源故障或處理器活動) 相關聯。

軟件定義無線電 (SDR) 平臺，為RF測試提供靈活、可編程的方法。通過將sdr與多域分析軟件相結合，工程師可以實時捕獲和處理信號，從而實現嵌入式RF系統的快速原型設計和測試。

信號處理軟件工具，如MATLAB，Python (帶有NumPy和SciPy等庫)，或?qū)ｉT的RF分析平臺，使工程師能夠?qū)Σ东@的信號進行后處理。這些工具支持用于頻率分析、時頻分析 (例如，頻譜圖) 和調制質量評估的高級技術，如快速傅里葉變換 (FFT)。

嵌入式射頻測試中的實際應用

多域信號分析應用于嵌入式RF系統開發的各個階段，從設計到生產。以下是一些實際的例子:

5g和IoT設備驗證

5g和IoT設備依賴于復雜的調制方案 (例如，256-qam) 并且在擁擠的頻譜環境中操作。多域分析可確保這些器件在不同條件下保持信號完整性。例如，工程師可以使用VSA在調制域中測量EVM，同時檢查頻域中的頻譜再生。

雷達和汽車系統

在汽車?yán)走_(dá)系統中，精確的定時和頻率穩定性對于準確的目標檢測至關重要。多域分析可幫助工程師在時域中驗證脈沖特性，在頻域中評估線性調頻脈沖，并確保調制保真度。

無線通信模塊

在嘈雜的環境中運行時，嵌入式Wi-Fi或藍牙模塊必須符合標準。多域分析可以識別同信道干擾 (頻域) 、分組定時誤差 (時域) 或調制失真等問題，從而確保穩健的性能。

衛星和航空航天系統

衛星通信系統要求高可靠性和低相位噪聲。多域分析使工程師能夠驗證所有域的信號質量，確保符合嚴格的航空航天標準

實現跨域信號分析的最佳實踐

為了在嵌入式射頻測試中最大限度地發揮多域信號分析的優勢，請考慮以下最佳實踐:

定義明確的測試目標: 在測試前確定關鍵性能指標 (如EVM、無雜散動態范圍) 和與系統相關的領域。

選擇合適的工具: 選擇支持跨域分析并與系統的頻率范圍和調制方案兼容的儀器和軟件。如前所述，泰克4、5和6系列是嵌入式RF驗證的絕佳解決方案，無需單獨的頻譜分析儀。它們允許直接從示波器進行時間相關調試和調制分析。

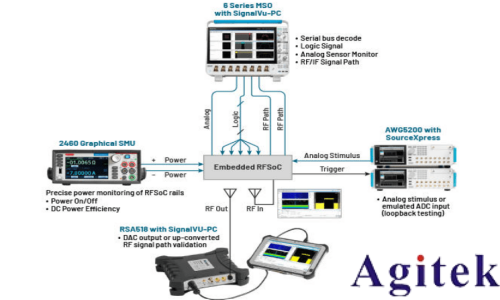

跨域關聯測量: 使用可視化工具疊加時間、頻率和調制數據，從而更輕松地識別異常之間的關系。Tektronix 5和6系列MSO示波器的頻譜視圖是內置的，硬件集成的實時頻譜分析工具，可以補充SignalVu提供同步的時域和頻域視圖，并通過每個通道中的專用數字下變頻器對中心頻率，跨度和分辨率帶寬進行獨立控制。自動化測試工作流程: 利用腳本 (例如Python、SCPI命令) 來自動化多域測量，提高可重復性和效率。Signalvu-pc包含一個自動化接口 (COM API) 和一個結構化API生態系統，可抽象出低級SCPI命令，從而使自動化更快，更不易出錯且更具可讀性

挑戰和未來趨勢

多個通道上的跨域分析可能導致非常昂貴且難以設置的場景，其中不同的昂貴設備要由熟練的操作員同步。此外，處理來自多域測量的數據集需要在具有大量計算資源的外部客戶端上收集數據。然而，盡管示波器沒有提供與RTSA相同的動態范圍，并且可能比RF專用VSA提供更少的分析選項，但它仍然是一個很大的折衷。在工程師常用的單個知名儀器中，您可以 “在一個盒子中” 獲得高級調試替代方案。向量分析可以在機器中進行，而不需要向外輸出，也不需要同步多個單元。

塑造多域信號分析未來的趨勢

-AI和機器學習: AI驅動的工具正在集成到RF測試設備中，以自動化異常檢測并預測跨域的系統行為。

-基于云的測試: 云平臺正在實現遠程多域分析，使團隊能夠更有效地協作和處理數據。

更高的頻率: 隨著毫米波和太赫茲系統變得越來越普遍，多域分析工具正在發展以支持這些頻段。

-與數字孿生集成: 多域分析越來越多地與數字孿生仿真配對，以在物理測試之前驗證RF系統。

結論

多域信號分析通過提供全面，高效和準確的方法來表征復雜系統，從而轉變了嵌入式RF測試。通過利用RTSAs和示波器等工具以及高級軟件，工程師可以診斷問題，確保合規性，并優化跨時間、頻率和調制域的性能。隨著射頻系統的不斷發展，采用多域分析對于在快節奏的嵌入式技術世界中保持領先地位至關重要。無論您是在開發5g設備、汽車?yán)走_(dá)還是物聯網模塊，多域信號分析都是實現可靠、高性能射頻設計的改變者。
