普源示波器MSO7000產品介紹及使用注意事項

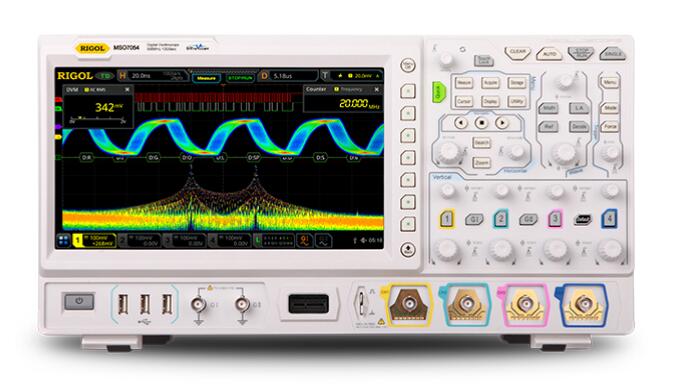

普源示波器MSO7000/DS7000系列是基于RIGOL 獨創的 Ultra Vision II 代技術的多功能、高性能數字示波器，集 6 種儀器于一身，具有超高的采樣帶寬比和存儲深度、良好的顯示效果、優異的波形捕獲率和強大的數據分析功能，多項指標均達業界一流水平，同時還提供從主機、選附件到應用軟件的完備解決方案，對工控、電源、汽車電子等工業行業客戶具有突出的吸引力。
一、普源示波器MSO7000/DS7000主要特色：
1、模擬通道帶寬：500 MHz、350 MHz、200 MHz 和 100 MHz，支持帶寬升級選件；
2、四個模擬通道，1 個 EXT 通道，選配 16個數字通道l實時采樣率最高達 10 GSa/s
3、最高存儲深度達 500 Mpts（選件）
4、波形捕獲率高于 600,000 個波形每秒
5、多達 45 萬幀的硬件實時波形不間斷錄制和播放功能
6、集 6 種獨立儀器于一身，包括示波器、16 通道邏輯分析儀、雙通道函數/任意波形發生器、數字電壓表、6 位頻率計和累加器、協議分析儀
7、豐富的串行協議觸發和解碼功能
8、多達 41 種波形參數自動測量，更提供全內存硬件測量功能
9、多種數學運算，內置增強 FFT 分析和峰值搜索功能
10、標配波形直方圖分析
11、獨立的搜索、導航按鍵和事件列表
12、內置高級的電源分析軟件（選件）
13、用戶可定義的 Quick 一鍵快捷操作
14、10.1 英寸多點觸控電容屏，256 級波形灰度顯示，帶彩色余輝
15、豐富的接口：USB HOST & DEVICE、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
16、支持 Web Control 遠程命令控制
17、獨有的在線版本升級功能l新穎精巧的工業設計，便捷的操作
二、使用注意事項：
1、使用正確的電源線。 只允許使用所在**認可的本產品專用電源線。
2、將產品接地。 本產品通過電源電纜的保護接地線接地。為避免電擊，在連接本產品的任何輸入或輸出端子之前，請確保本產品電源電纜的接地端子與保護接地端可靠連接。
3、正確連接探頭。如果使用探頭，探頭地線必須連接到接地端上。請勿將探頭地線連接至高電壓，否則，可能會在示波器和探頭的連接器、控制設備或其它表面上產生危險電壓，進而對操作人員造成傷害。
4、查看所有終端額定值。 為避免起火和過大電流的沖擊，請查看產品上所有的額定值和標記說明，請在連接產 品前查閱產品手冊以了解額定值的詳細信息。
5、使用合適的過壓保護。 確保沒有過電壓（如由雷電造成的電壓）到達該產品。否則操作人員可能有遭受電擊的危險。
6、請勿開蓋操作。 請勿在儀器機箱打開時運行本產品。
7、請勿將異物插入風扇的排風口。 請勿將異物插入風扇的排風口以免損壞儀器。
8、使用合適的保險絲。 只允許使用本產品指定規格的保險絲。
9、避免電路外露。 電源接通后，請勿接觸外露的接頭和元件。
10、懷疑產品出故障時，請勿進行操作。 如果您懷疑本產品出現故障，請聯絡RIGOL授權的維修人員進行檢測。任何維護、調 RIGOL MSO7000/DS7000 用戶手冊 III 整或零件更換必須由RIGOL授權的維修人員執行。
11、保持適當的通風。 通風不良會引起儀器溫度升高，進而引起儀器損壞。使用時應保持良好的通風，定期 檢查通風口和風扇。
12、請勿在潮濕環境下操作。 為避免儀器內部電路短路或發生電擊的危險，請勿在潮濕環境下操作儀器。
13、請勿在易燃易爆的環境下操作。 為避免儀器損壞或人身傷害，請勿在易燃易爆的環境下操作儀器。
14、請保持產品表面的清潔和干燥。 為避免灰塵或空氣中的水分影響儀器性能，請保持產品表面的清潔和干燥。
15、防靜電保護。 靜電會造成儀器損壞，應盡可能在防靜電區進行測試。在連接電纜到儀器前，應將其 內外導體短暫接地以釋放靜電。
16、正確使用電池。 如果儀器提供電池，嚴禁將電池暴露于高溫或火中。要讓兒童遠離電池。不正確地更 換電池可能造成爆炸（警告：鋰離子電池）。必須使用 RIGOL 指定的電池。
17、注意搬運安全。 為避免儀器在搬運過程中滑落，造成儀器面板上的按鍵、旋鈕或接口等部件損壞，請 注意搬運安全。
三、通風要求：
本示波器通過風扇強制冷卻。請確保進氣和排氣區域無阻塞并有自由流動的空氣。為保證充分的通風，在工作臺或機架中使用示波器時，請確保其兩側、上方、后面應留出至少 10 厘米的間隙。
四、保養與清潔
1、保養
請勿將儀器放置在長時間受到日照的地方。
2、清潔
請根據使用情況定期對儀器進行清潔。
方法如下：
a. 斷開電源。
b. 用柔和的清潔劑或清水浸濕軟布擦拭儀器外部。清潔帶有液晶顯示屏的儀器時， 請注意不要劃傷 LCD 顯示屏。
安泰測試作為普源一級代理商，為客戶提供普源示波器、頻譜分析儀、信號發生器、電源等電測儀器的選型、銷售、維修和培訓等一站式服務。如您在選型或者使用過程中有任何問題，歡迎咨詢安泰測試www.nfrol.com，服務熱線：4000-029-016。
