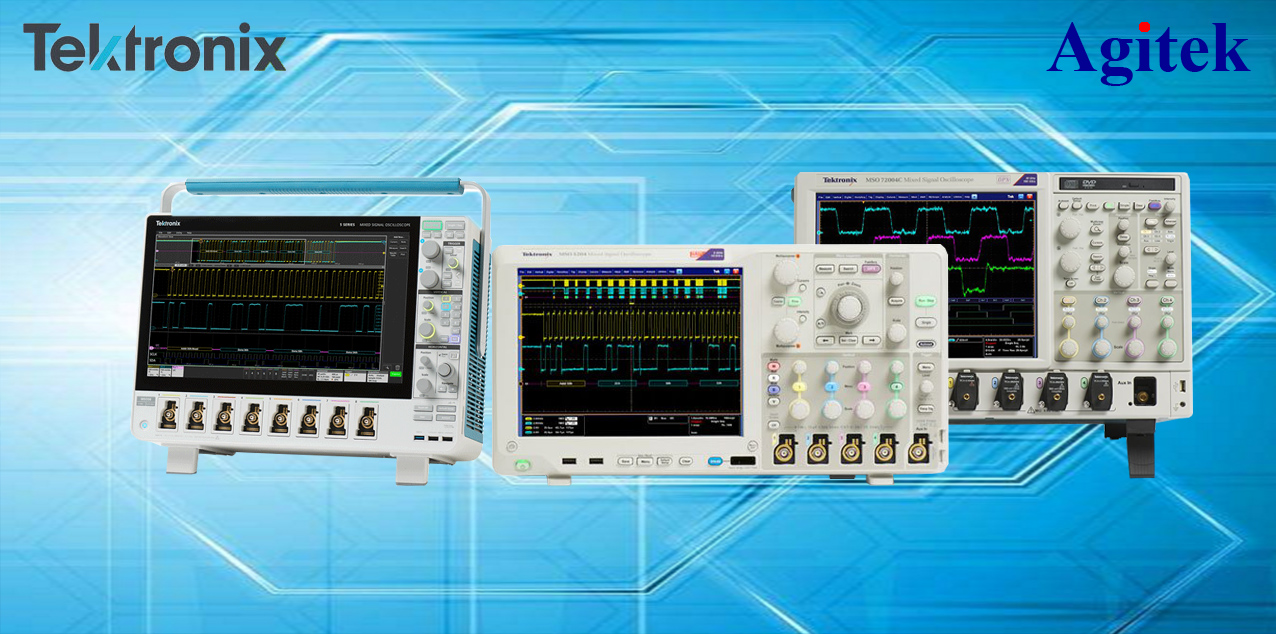

泰克示波器選型常用的指標有哪些

泰克為許多不同應用和用途提供示波器，為幫助客戶根據自己的需求選擇適當的示波器，安泰測試列出了示波器選型常用的指標，希望對正在選擇泰克示波器的客戶有所幫助。

一、帶寬

所有示波器都有一個在較高頻率上滾降的低通頻響。示波器帶寬是指正弦曲線輸入信號衰減到信號真實幅度70.7% 的頻率，也就是 -3 dB 點。您的示波器必須有足夠的帶寬，以便捕獲信號的所有相關頻率成分。如果您定期處理數字信號，那么通過比較信號和示波器的上升時間指標，可以比較容易考察帶寬。使用的示波器的上升時間指標應該比信號上升時間快五倍，以使誤碼保持在2%以下。

二、采樣率

示波器采樣速度越快，分辨率就越高，顯示的波形細節也就越好，關鍵信息或事件丟失的可能性也越小。泰克推薦5 倍過采樣，以保證捕獲信號細節，避免出現假信號。

準則：采樣率 >5 x ( 最高的頻率成分 )

三、記錄長度

記錄長度是示波器在一次采集中可以數字化和存儲的樣點數量。由于示波器只能存儲數量有限的樣點，所以波形時長或捕獲的“時間”長度與示波器的采樣率成反比。記錄長度越長，以高分辨率捕獲的時間窗口越長。

準則：捕獲的時間 = ( 記錄長度 ) / (采樣率 )

四、數字通道和頻譜分析儀輸入

當今示波器為在系統級調試復雜設計不僅僅提供了模擬通道。如果您需要分析一條并行總線或多條串行總線，泰克MSO 系列混合信號示波器為一次分析多個信號提供了 16條數字通道及最多 4 條模擬通道。如果您正在處理 RF 信號，泰克 MDO 系列混合域示波器提供了內置頻譜分析儀，能夠以時間相關的方式分析模擬信號、數字信號和 RF 信號。

五、特性和分析功能

泰克示波器提供了廣泛的特性和分析功能。在選擇示波器時，應考察提供的觸發功能、波形搜索工具、自動測量功能及分析軟件包，如串行總線分析、抖動和電源分析，確保滿足您的需求。

如果通過以上幾點你還無法確定到底選擇哪一款泰克示波器的話，歡迎咨詢安泰測試，安泰測試作為泰克合作伙伴，為客戶提供泰克示波器樣機試用及免費上門演示服務，讓你眼見為實！
