信號發生器+高壓放大器，實現高電壓大功率輸出就這么簡單

很多客戶在使用信號發生器時，發現它沒有功率輸出，輸出的幅值只有±10V，容易出現輸出電壓低，帶負載能力弱，無法取得超聲波換能器等大功率容性負載的問題，該怎么解決呢？

安泰測試針對這類情況為客戶提供一套完美的解決方案，用高壓放大器來放大信號發生器產生的電壓和功率，在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，可用作測試的信號源或激勵源。

安泰研發的高壓放大器可以匹配任意品牌的信號發生器，如泰克、普源、是德科技、羅德與施瓦茨等國內外知名品牌。通過信號源把信號輸入到放大器里，通過調節放大倍數來控制需要輸出的電壓，達到驅動負載的目的，通過示波器來觀測輸出的電壓以及波形。配上高壓放大器可以保證在信號不失真的情況下把電壓提升到最大1600Vpp，1000W的功率，在一定的頻率范圍內放大的波形不失真。

例如在做無損檢測實驗、壓電陶瓷驅動測試時，電磁超聲無損檢測技術是一種基于電磁感應原理的探傷技術，電磁超聲換能器不需要耦合介質，可以實現在高溫、高速等條件下的檢測工作，在無損檢測領域備受重視。作為電磁超聲檢測系統的核心器件，產生的超聲信號很小，需要高壓大功率電路來驅動，這就需要高壓放大器來實現這個功能。

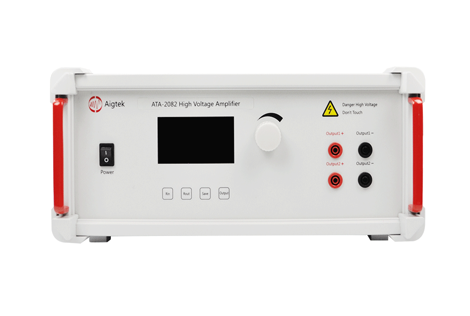

ATA-2082是一款理想的可放大交直流信號的雙通道高壓放大器。最大輸出800Vp-p (±400Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。

輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。

輸出為香蕉插座，最大輸出電壓800Vp-p(±400Vp)，輸出電流40mAp。

電壓增益數控0~120倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

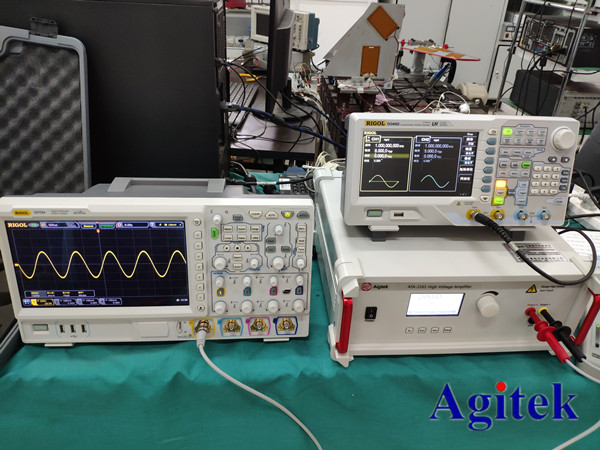

信號發生器接高壓放大器后用示波器進行實時測量信號發生器產生信號的波形和頻率大小，在滿足功率指標要求的情況下進行電路測試，解決帶載能力弱的問題，進一步的分析測試電路的性能指標。

安泰測試（www.nfrol.com）為全國客戶提供免費樣機試用，西安本地客戶提供免費上門演示服務，讓客戶選型無憂。安泰測試服務熱線：4000-029-016。
