泰克示波器實測案例：光柵尺輸出信號測試

光柵尺，也稱為光柵尺位移傳感器（光柵尺傳感器），是利用光柵原理測位移量的裝置。

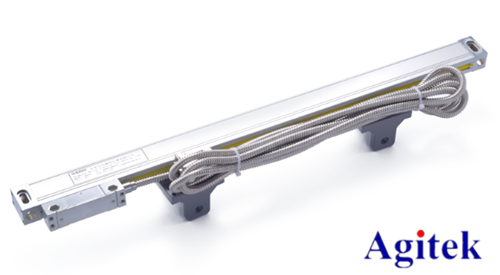

光柵尺位移傳感器

      光柵尺經常應用于數控機床的閉環伺服系統中，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，例如，在數控機床中常用于對刀具和工件的坐標進行檢測，來觀察和跟蹤走刀誤差，以起到一個補償刀具的運動誤差的作用。

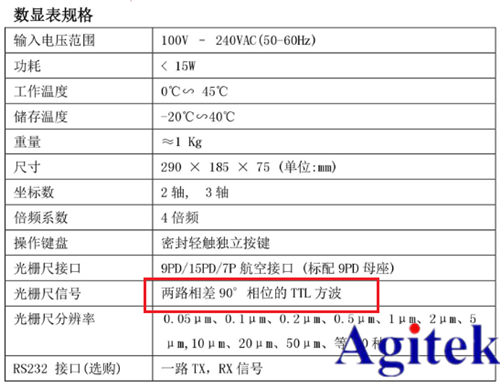

輸出的信號為數字脈沖

西安某企業客戶發現光柵尺輸出計數不準確，懷疑信號質量問題，在網上搜到安泰測試，希望技術能夠幫忙檢測一下。

安泰技術在了解客戶的詳細需求后，為客戶提供上門技術服務。用泰克示波器進行檢測，測量發現，兩路信號恒定相位差存在偏移，方波占空比非恒定50%，且信號本身存在較大毛刺，噪聲大。由于光柵尺輸出信號本身存在問題，次級耦合電路信號也不是太好。

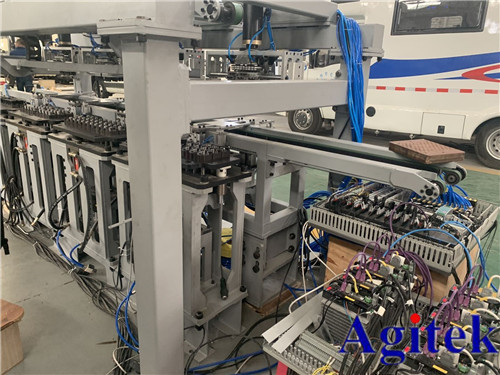

數控機床調試現場

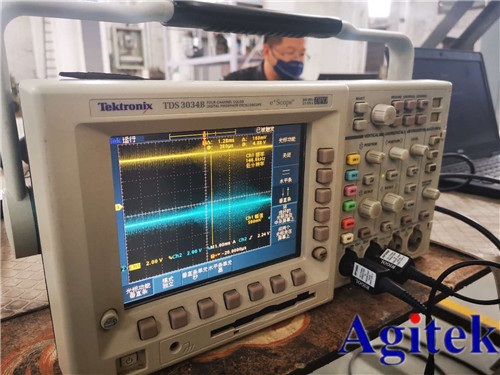

信號存在較大毛刺，易造成計數器誤判斷

示波器探頭接線

      磨床、銑床、鏜床、火花機、車床，這些數控機床上有許多電氣元件需要配合動作，因此檢修檢測根據情況需要選擇合適的儀器設備，比如測電壓電流靜態參數，用什么儀器設備？如果分析信號波形時序是否正常，又需要用什么儀器設備？安泰測試技術團隊專業技術指導，加速故障檢測速度，快速發現問題！
