如何使用泰克示波器捕獲異常信號

不同的測試場景都有不同特征的信號需要捕獲，特殊異常信號捕獲需求變得越來越多，這就需要工程師有足夠的經驗設定不同的觸發方法，捕獲自己想要的信號。說到這里，就不得不提一提捕獲異常信號的“神器”—示波器，示波器的高級觸發功能，可以幫助工程師實現設定不同觸發方式捕獲異常信號。泰克示波器不斷增強觸發功能以滿足信號捕獲需求。如新一代泰克示波器MSO5系列提供如邊沿，脈寬，欠幅，邏輯，窗口等24種觸發方式（包含14個是數字通道及總線觸發）滿足日常信號捕獲的需求。

觸發得到異常信號，如何捕獲？捕獲能力又是對示波器的一大考驗。示波器的記錄長度及分段存儲功能是考量示波器捕獲能力的重要因素。泰克新一代示波器記錄長度基本在幾十M點，可實現對信號高采樣長時間的連續捕獲。今天安泰測試就為大家介紹泰克示波器中兩個對于捕獲異常信號非常有用但往往被忽略的功能：

一、欠幅觸發功能

它是針對幅值異常的信號設定的，可以設定高低兩條電平線，只要幅值在兩條線之間就能觸發，大大準確定位了需要的波形，當然這個觸發條件還支持對脈沖設定符合的條件，可以更靈活的捕獲特定波形。

這個功能很大程度應用在邏輯信號調試，因為邏輯信號高低電平靠閾值來判定，這樣幅值異常很容易引起高低電平判定及解碼錯誤，是真正混合信號調試的利器。

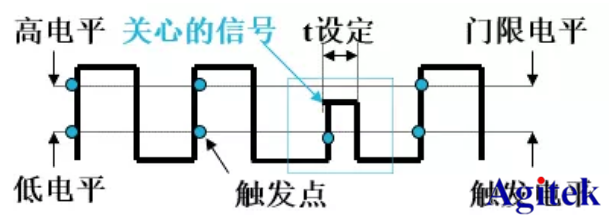

“欠幅觸發”條件說明

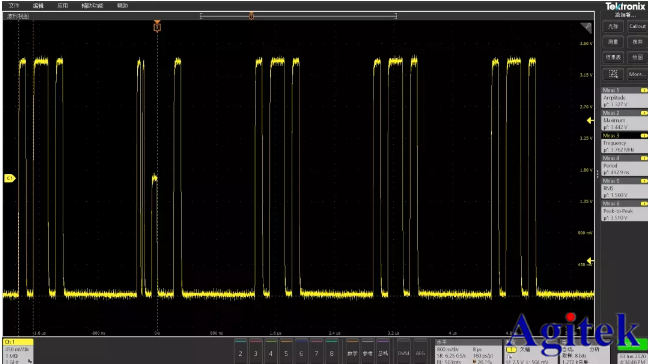

“欠幅觸發”應用實例

二、分段存儲功能（可實現對信號高采樣長時間的連續捕獲。）

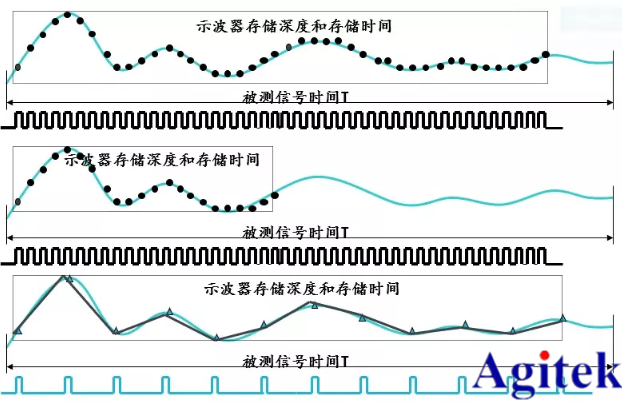

1）長存儲的好處非常明顯，同樣的采樣率可以連續捕獲更長時間波形，或者同樣的波形時間，可以設置更高采樣率采集。

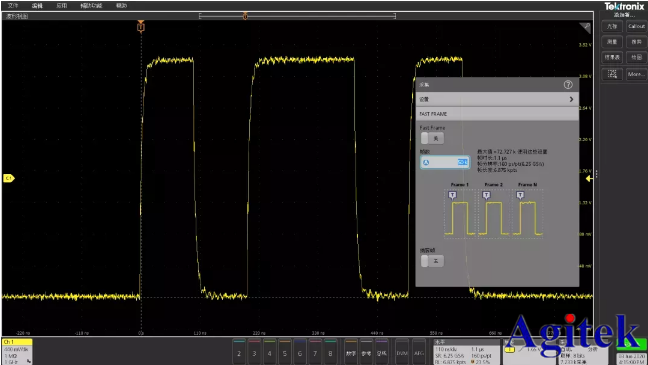

2）長存儲示波器的“分段存儲”功能，最大化利用了記錄長度，可以連續捕獲滿足觸發條件多個波形，從而進行分析異常信號出現的周期，是否每次信號特征都相同，支持高達5萬次波形采集。

通過以上介紹，你知道如何使用泰克示波器捕獲異常信號嗎？如果您在使用泰克示波器過程中有什么問題，歡迎咨詢安泰測試，為您提供免費樣機演示，更多泰克示波器相關知識，歡迎訪問安泰測試網www.nfrol.com。
