吉時利皮安計在雪崩光電二極管反向電流測量的應用

皮安計是針對各種工業現場的實際需求設計生產的，它的應用十分廣泛，如測量絕緣材料電阻(率)、光電二極管暗電流測量、生物電流的測量等，吉時利皮安計是眾多客戶的首選，今天安泰測試就給大家分享一下吉時利皮安計在雪崩光電二極管反向電流測量的應用。

雪崩光電二極管概述：

雪崩光電二極管 (APD) 是一種高靈敏度、高速度的光電二極管。 施加反向電壓時，能啟動其內部的增益機構。APD 的增益可以由反向偏置電壓的幅度來控制。反向偏置電壓越大增益就越高。APD 在電場強度的作用下工作，光電流的雪崩倍增類似于鏈?zhǔn)椒磻?yīng)。APD 應用于對光信號需要高靈敏度的各種應用場合，例如光纖通訊、閃爍(scintillation) 探測等。

對 APD 的測量一般包括擊穿電壓、響應度和反向偏置電流等。 典型 APD 的最大額定電流為 10-4 到 10-2A, 而其暗電流則可低達 10-12 到 10-13A 的范圍。最大反向偏置電壓隨 APD 的材料而變化，銦砷化鎵(InGaAs) 材料的器件可達 100V，硅材料的器件則可高達 500V。

測試介紹：

測量 APD 的反向偏置電流需要一種能夠在很寬范圍內測量電流并且能輸出掃描電壓的儀器。由于這種要求，吉時利皮安計6487型電壓源或者 6430 型亞飛安 (Sub-Femtoamp) 源 - 表等儀器對于這類測量工作是非常理想的。

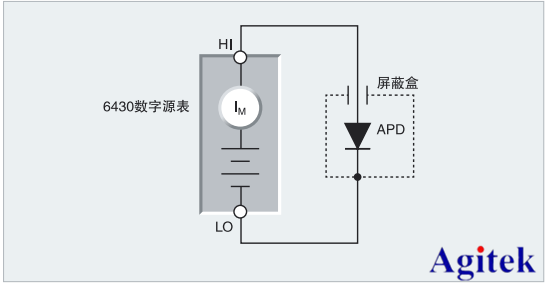

圖 1. APD 與 吉時利皮安計6430 的連接

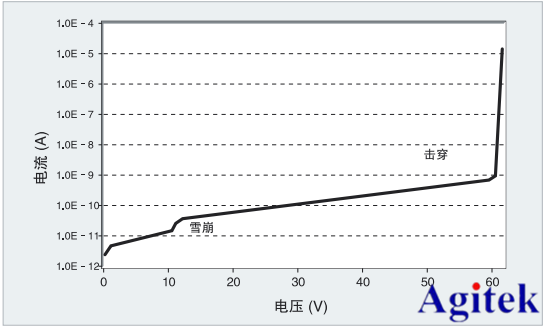

圖 2. 鋼碑化鎵 (InGaAs) 材料 APD 的電流與反向掃描電壓的關系曲線

吉時利皮安計產品優勢：

可測量元器件中的超低漏電流、光學器件中的暗電流以及顯微儀器中的射束電流。

可以進行高精度電流測量，即使在源電壓非常低的電路中也可以測量。

簡化了分析多通道設備、監視材料上多個位置的電流以及一次性記錄來自多個傳感器的數據的過程。

確保您可以找到適合應用要求的電壓偏置功能。 在 6487 型皮安表/電壓源中通過 500V 源進行絕緣電阻測試。

允許將測量結果傳輸?shù)綌?shù)字萬用表、數據采集卡、示波器或帶形圖紙記錄儀等設備，以進行信號響應和趨勢分析。

支持測量高電流，比如測量 4-20mA 傳感器回路。

支持高吞吐量生產測試需求。

簡化了通過將六個獨立可選的觸發線路結合在一個單一的連接器上，對系統中的所有儀器進行簡單、直接的控制，從而實現與其他儀器和電壓源同步的過程。
