新手工程師必看泰克數字示波器使用方法

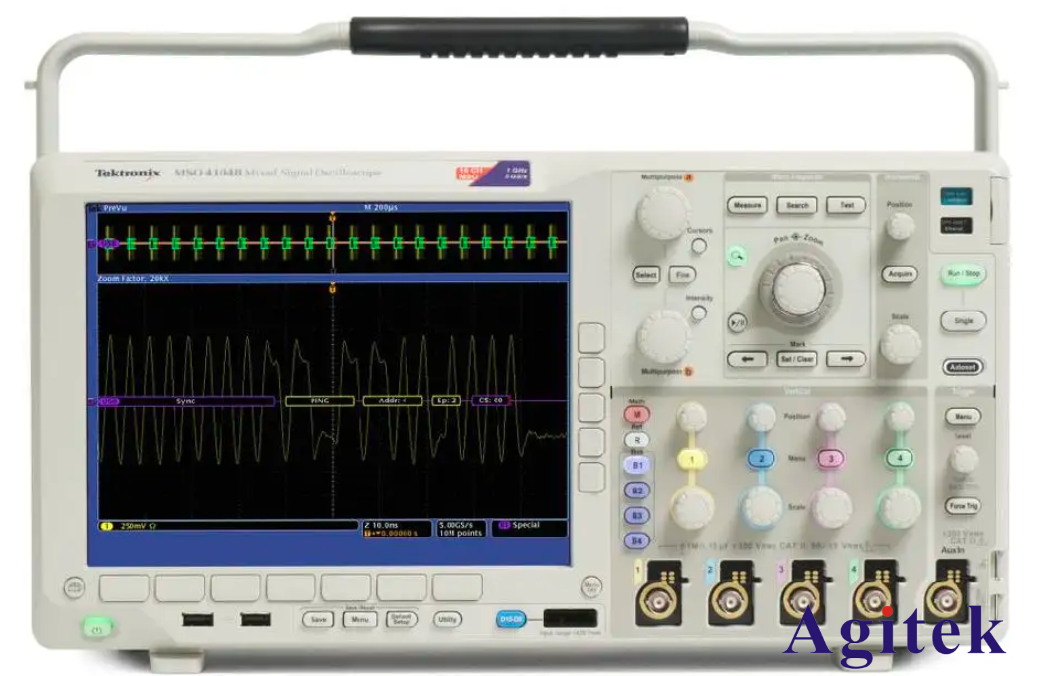

　　示波器是一種應用廣泛的電子測量?jī)x器，也是設備維護中不可缺少的儀器。有了它，技術人員可以快速準確地找到故障，所以正確熟練地使用示波器是工程師的必修課。泰克擁有最全系列的數字示波器、基礎示波器、混合域示波器和高性能示波器。泰克擁有最全系列的數字示波器、基礎示波器、混合域示波器和高性能示波器。在儀器儀表行業，提到泰克示波器幾乎所有人都知道。

　　雖然示波器的類型和品種很多，但它們的基本組成和功能大同小異。安泰測試為大家介紹以下使用方法，幫助新手工程師快速了解示波器。

 一、調整方法

　　1、亮度和聚焦旋鈕

　　亮度級旋鈕用于調節光軌的亮度(有些示波器稱之為“亮度”)。在使用時，要選擇合適的亮度。如果太亮，容易損壞示波管。焦點調節旋鈕用于調節光跡的焦點，使用時，以清晰的圖形為佳。

　　2、信號輸入通道

　　常用的泰克示波器多為雙蹤示波器，有兩個輸入通道，分為通道1(ch1)和通道2(ch2)。可分別連接示波器探頭，再把示波器外殼接地，將探頭插入待測部位進行測量。

　　3、通道選擇鍵(垂直模式選擇)

　　常用的示波器有五個頻道選擇鍵:

　　(1)ch1:通道1單獨顯示;

　　(2)ch2:通道2單獨顯示;

　　(3)alt:兩個通道交替顯示;

　　(4)斬波:雙通道輪流顯示，用于掃描速度較慢時的雙軌顯示;

　　(5)加法:兩個通道的信號疊加。維護時，選擇通道1或通道2較多。

　　4、垂直靈敏度調節旋鈕

　　調整垂直偏轉靈敏度，理應根據輸入信號的幅度來調整旋鈕的位置，將旋鈕指示的值(如0.5v/div，表示垂直方向每幀的幅度為0.5v)乘以被測信號在屏幕垂直方向所占的幀數，然后得到被測信號的幅度。

　　5、垂直移動調節旋鈕

　　用于調整被測信號光軌跡在屏幕垂直方向的位置。

　　6、水平掃描調節旋鈕

　　調整水平速度，以輸入信號的頻率來調整旋鈕的位置為根據，把旋鈕的指示值(如0.5ms/div，表示水平時間為每幀0.5ms)乘以待測信號在一個周期內所占的幀數，即可以得到信號的周期，也可以換算成頻率。

　　7、水平位置調節旋鈕

　　用于調整測試信號軌跡在屏幕水平方向的位置。

　　8、觸發四種方式

　　示波器通常有四種觸發模式:

　　(1)平常:無信號時，屏幕無顯示;有信號時，通過與電平控制配制，顯示穩定的波形;

　　(2)自動:無信號時，屏幕上顯示光跡;有信號時，通過與電平控制配制，顯示穩定的波形;

　　(3)電視:用于顯示電視場信號;

　　(4)峰值自動(p-p auto):無信號時，屏幕上顯示光跡;當有信號時，無需調節電平便可獲得穩定的波形顯示。這種方法只在部分示波器中使用。

　　9.觸發源選擇

　　示波器的觸發源有兩種:一種是內部觸發源，另外一種是外部觸發源。如果選擇外部觸發源，觸發信號應該從外部觸發源輸入端輸入，這種方式在家電維修中很少采取。如果選擇內部觸發源，應根據輸入信號通道選擇不同的通道，如通道1(ch1)或通道2(ch2)。如果輸入信號通道選擇為通道1，內部觸發源也應選擇通道1。

　二、測量方法

　　以及幅度和頻率(以測試泰克示波器MDO3012的校準信號為例)

　　(1)將示波器探頭插入通道1的插座，并將探頭上的衰減置于“1”檔;

　　(2)將通道選擇設置為ch1，耦合模式設置為DC;

　　(3)將探針探頭插入校準信號源的小孔，示波器屏幕上會出現光跡;

　　(4)調節垂直旋鈕與水平旋鈕，使屏幕上顯示穩定的波形，并將垂直微調和水平微調置于校準位置;

　　(5)讀出波形圖在垂直方向所占的格數，乘以垂直衰減旋鈕的指示值，得到校準信號的幅度;

　　(6)讀出水平方向波形每個周期的平方數，乘以水平掃描旋鈕的指示值，得到校準信號的周期(周期的倒數為頻率);

　　(7)校準信號的頻率一般為1khz，幅度為0.5v，用于校準示波器的內部掃描振蕩器頻率。如果不正常，應調整示波器(內部)的相應電位計，直到正常為止。
