校準泰克數字示波器方法步驟

　　泰克示波器應用于汽車電子，無線信號，高速信號不同行業中調試，檢測，糾錯等100余種高級應用測試中，今天安泰測試給大家詳細剖析一下泰克數字示波器的校準調整辦法到底有幾種?

　一、進入調整形式

　　為了避免未經受權的不測調整操作，需求經過特定的步驟才干進入調整形式。不同型號系列的示波器的方式可能不一樣。常見的進入調整形式的辦法有:

　　1.校準開關

　　如泰克TDS200系列，其進入調整形式的方式是:在開機狀態下，用工具按住示波器后面板校準孔的按鈕，同時按前面板的“Utility”按鈕,然后可進入效勞菜單停止調整操作。

　　2.特定按鍵

　　如泰克TDS2000C系列，其進入調整形式的方式是:在開機狀態下，按前面板“丈量”鍵進入丈量菜單，按頂部選項按鈕進入“測量1”子菜單，按住前面板上的“單次”按鈕，再按住前面板的“自動設置”按鈕，等候至少2 s，松開“單次”按鈕，再松開“自動設置”按鈕，可進入效勞菜單停止調整操作。

　　又如泰克DPO2000系列，其進入調整形式的方式是:在開機預熱后，按前面板“Utility”鍵，再選擇“校準”子菜單，經過軟件選擇“廠家經過”菜單，此時會呈現廠家校準經過的對話框。按住屏幕右邊頂部按鈕(位于“waveform only”鍵的下方)大約5 s，可進入廠家調整形式。

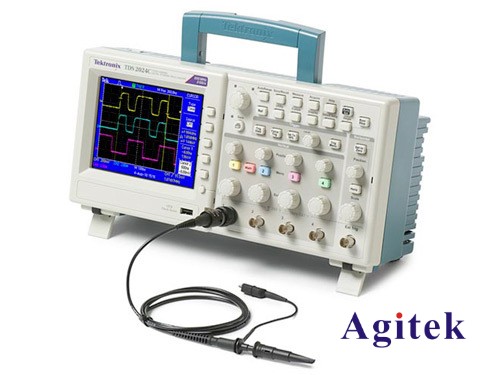

　　泰克TDS2000C系列

　二、調整項目簡介

　　1.直流電壓

　　該項目的調整，通常是應用直流標準電壓源，向一切丈量通道同時輸入直流電壓信號。

　　需求留意的是，為了保證調整的效果，各通道的校準銜接線盡量運用等長的線纜，且銜接線不要過長(25cm左右為宜)。

　　有些步驟需求將輸入電壓設置為0.0000 V，有些電壓源在輸出0V信號時，可能會引入噪聲或較小的交流信號，在這種情況下，儀器在經過調整程序后，仍然可能會招致性能考證測試不合格。電壓源在輸出0V信號時，可能會引入噪聲或較小的交流信號，當示波器提示需求輸入0.000 V電壓時，可以將一切信號線從示波器上移除(即示波器不接任何信號線)。

　　2.外觸發電壓

　　項目的調整，通常是應用直流標準電壓源，向示波器的外觸發端輸入直流電壓信號。

　　3.交流電壓

　　該項目的調整，通常是應用正弦信號發作器，向示波器的各丈量通道輸入指定電壓和頻率的正弦信號。

　　需求留意的是，在中止該項目調整時，通常需求將正弦信號發作器的輸出阻抗設置為50Ω;有些示波器在中止該項目調整時，需求在示波器輸入端接入50Ω的匹配電阻，比如TDS200 和TDS2000C系列;而有些示波器則不需求接匹配電阻，比如TDS3000系列。但有些示波器的調整需求將正弦信號發作器的輸出阻抗設置為1MΩ,細致以各示波器的效勞手冊懇求為準。

　　4.快沿

　　該項目的調整，通常是應用快沿脈沖信號發作器，將信號輸入示波器的指定通道。

　　以TDS2000C為例，若示波器為2通道，則需向通道1輸入頻率為1kHz,電壓為0～800mV的快沿脈沖信號;若示波器為4通道，則需分別向通道1和通道3輸入快沿脈沖信號。調整過程中，快沿信號發作器的輸出阻抗需設置為50Ω，同時需求在示波器輸入端接入50Ω的匹配電阻。

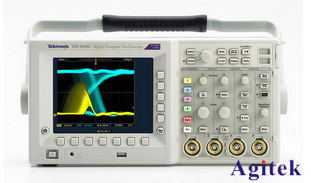

　　TDS3000系列

　　又如泰克TDS3000系列，需同時向各通道輸入頻率100Hz～1MHz之間的恣意值，電壓-2.2 V～0 V的快沿脈沖信號，信號的上升時間小于等于1ns。調整過程中，快沿信號發作器的輸出阻抗需設置為50Ω，示波器輸入端不需接50Ω的匹配電阻。
