泰克示波器選型教程

　　泰克示波器擁有許多型號，為不同的需求和用途提供不同型號的示波器，安泰測試為幫助大家根據需求選擇合適的示波器，總結出了選擇示波器時最常用的各項指標，您可以根據這些指標挑選出適合的示波器，有助于確定您的需求。

　　一、帶寬

　　所有示波器都有在隨著頻率增大而幅值下降的低通頻響特性。示波器帶寬是指正弦曲線輸入信號衰減到信號真實幅度70.7%的頻率，也就是-3 dB點。示波器必須有充足的帶寬，能夠捕獲信號所有相關的頻率成分。如果您要處理數字信號，那么通過比較信號與示波器的上升時間指標，確定起來會更容易。所用示波器的上升時間指標要比信號上升時間快5倍，可使誤 差保持在2%以下 )。

　　法則：帶寬 > 5 x 最高信號頻率

　　二、采樣率

　　示波器采樣速度越快，顯示的波形分辨率和細節越高，關鍵信息或事件丟失的可能性越低。泰克建議最低5倍過采樣，以保證捕獲信號細節，避免失真。

　　法則：采樣率 > 5 x ( 最高的頻率成分 )

　　三、記錄長度

　　記錄長度是示波器在一次采集中能夠模數轉換及存儲的樣點數量。由于示波器只能存儲數量有限的樣點，因此波形持續時間或捕獲的“時間”長度與示波器的采樣率成反比。記錄長度越長，以高分辨率捕獲的時間窗口越長。

　　法則：捕獲的時間 = ( 記錄長度 ) / ( 采樣率 )

　　四、數字通道和頻譜分析儀輸入

　　當今示波器提供的不僅僅是用于復雜設計系統調試的模擬通道。

　　1、如果您需要分析一條并行總線或多條串行總線，那么泰克MSO系列混合示波器和MDO系列混合域示 波器提供了16條數字通道及最多4條模擬通道，可以一次分析多個信號。

　　2、如果您正在處理RF信號，那么泰克MDO系列混合域示波器提供了內置頻譜分析儀，可以對模擬信號、數字信號和RF信號進行時間相關分析。

　　五、主要特性和分析功能

　　泰克示波器提供了強大的性能和分析功能。在選擇示波器時，應考察提供的觸發功能、波形搜索工具、自動測量和分析軟件包，如串行總線分析、抖動和功率分析，確保其滿足您的需求。

　　以泰克示波器MSO44為例

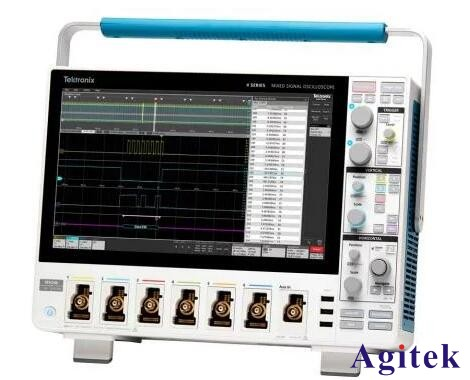

　　泰克示波器MSO44

　　其模擬帶寬可高達1.5 GHz，模擬通道為4通道，采樣率速度高達 6.25 GS/s，記錄長度可達 62.5 M 點。MSO44示波器擁有13.3 英寸高清顯示屏，是同類產品中超大的顯示和超高分辨率的顯示，打造了示波器全新的操作體驗。6.1 英寸(15.5 厘米)深，適合有限的工作臺空間。開發現代嵌入式系統的設計人員和技術人員可以以最快的速度獲得所需信息。

　　不同工作者有不同的實驗需求，本文大致概括了泰克示波器的目前狀況，如果您對高級指標想做更深入的了解，歡迎致電安泰電子4000-029-016，或登錄www.nfrol.com與我們工作人員取得聯系。安泰電子作為專業的泰克示波器供應商，擁有專業的團隊解決您的問題。
