了解泰克示波器-從泰克示波器面板開始

　　示波器是一種在設備維修中必不可少的電子測量儀器，技術人員可以通過它快速、準確的找到故障所在，能夠正確熟練的使用泰克示波器可以讓工作事倍功半，同時也是工程師們不可缺少的儀器，因此也被稱為電子工程師的“眼睛”。據說在工程師中有80%的人都在使用泰克示波器，今天安泰測試就從泰克示波器面板開始進行，以泰克示波器MDO3012為例給大家介紹一下泰克示波器是做什么的。

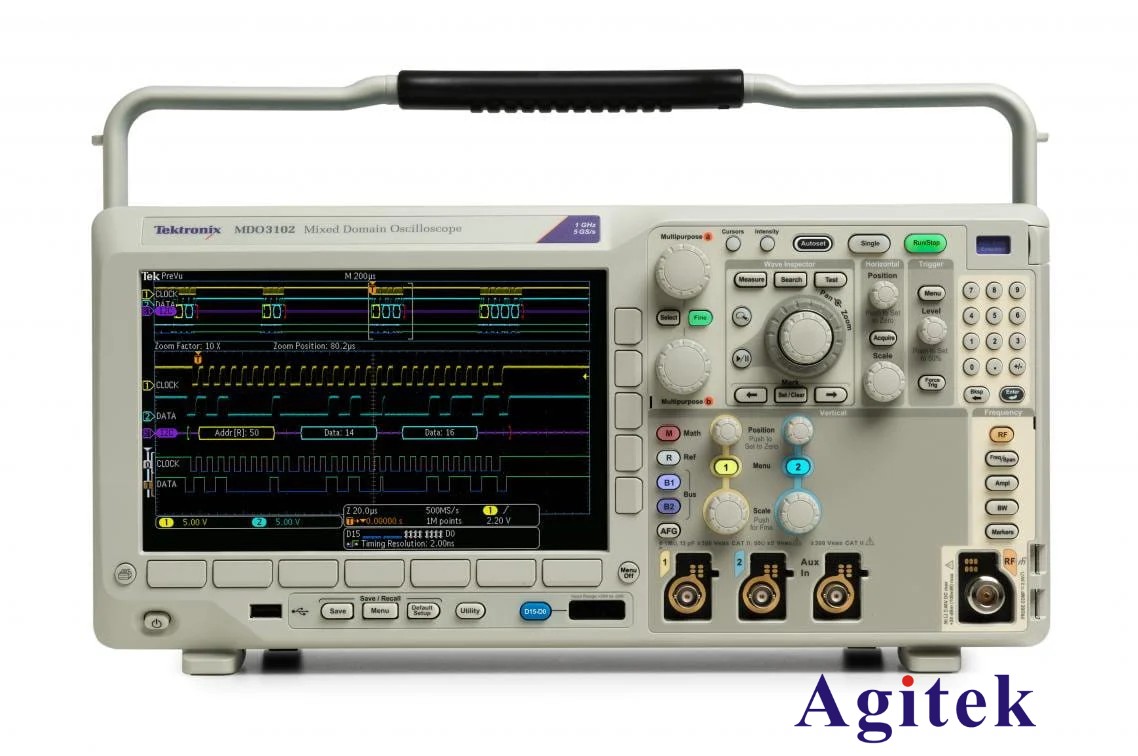

　泰克示波器MDO3012

　　泰克示波器面板功能說明

　　示波器是一種用途十分廣泛的電子測量儀器，也是設備維修中必不可少的一種儀器。

　　面板介紹

　　1.亮度和聚焦旋鈕

　　亮度調節旋鈕用于調節光跡的亮度(有些示波器稱為“輝度”)，使用時應使亮度適當，若過亮，容易損壞示波管。 聚焦調節旋鈕用于調節光跡的聚焦(粗細)程度，使用時以圖形清晰為佳。

　　2.信號輸入通道

　　常用示波器多為雙蹤示波器，有兩個輸入通道，分別為通道1(ch1)和通道2(ch2)，可分別接上示波器探頭，再將示波器外殼接地，探針插至待測部位進行測量。

　　3.通道選擇鍵(垂直方式選擇)

　　常用示波器有五個通道選擇鍵：

　　(1)ch1：通道1單獨顯示;

　　(2)ch2：通道2單獨顯示;

　　(3)alt：兩通道交替顯示;

　　(4)chop：兩通道斷續顯示，用于掃描速度較慢時雙蹤顯示;

　　(5)add：兩通道的信號疊加。維修中以選擇通道1或通道2為多。

　　4.垂直靈敏度調節旋鈕

　　調節垂直偏轉靈敏度，應根據輸入信號的幅度調節旋鈕的位置，將該旋鈕指示的數值(如0.5v/div，表示垂直方向每格幅度為0.5v)乘以被測信號在屏幕垂直方向所占格數，即得出該被測信號的幅度。

　　5.垂直移動調節旋鈕

　　用于調節被測信號光跡在屏幕垂直方向的位置。

　　6.水平掃描調節旋鈕

　　調節水平速度，應根據輸入信號的頻率調節旋鈕的位置，將該旋鈕指示數值(如0.5ms/div，表示水平方向每格時間為0.5ms)，乘以被測信號一個周期占有格數，即得出該信號的周期，也可以換算成頻率。

　　7.水平位置調節旋鈕

　　用于調節被測信號光跡在屏幕水平方向的位置。

　　8.觸發方式選擇

　　示波器通常有四種觸發方式：

　　(1)常態(norm)：無信號時，屏幕上無顯示;有信號時，與電平控制配合顯示穩定波形;

　　(2)自動(auto)：無信號時，屏幕上顯示光跡;有信號時與電平控制配合顯示穩定的波形;

　　(3)電視場(tv)：用于顯示電視場信號;

　　(4)峰值自動(p-p auto)：無信號時，屏幕上顯示光跡;有信號時，無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器中采用。

　　9.觸發源選擇

　　示波器觸發源有內觸發源和外觸發源兩種。如果選擇外觸發源，那么觸發信號應從外觸發源輸入端輸入，家電維修中很少采用這種方式。如果選擇內觸發源，一般選擇通道1(ch1)或通道2(ch2)，應根據輸入信號通道選擇，如果輸入信號通道選擇為通道1，則內觸發源也應選擇通道1。

　　以上就是泰克示波器面板功能介紹，快拿起你手邊的示波器進行操作試一試吧，如果你正在尋找一臺合適的泰克示波器，歡迎進入安泰測試官網www.nfrol.com，我們擁有專業的人員，配套的設施，優秀的售后團隊。
