泰克示波器發生 ESD 損壞有哪些癥狀？

　　泰克示波器作為測試儀器，操作人員必須要知道其使用的環境及要求，其中包括使用和存儲的環境條件及操作人員的操作條件及測試信號的規格條件。尤其是在測驗靜電放電電壓波形時，要格外注意。避免ESD 靜電損壞，完成這一操作的方法是將帶有三個插腳的電源線插到與大地相連的電源插座。那么示波器發生ESD 損壞有哪些情況呢?接下來一起看看吧

　　一、什么是 ESD? 感覺效應

　　當 < 500V 時，你看不到、摸不著、聞不到 ESD 事件，但其仍能導致損壞

　　在 2000 V 時，你能感覺的到ESD

　　在 5000 V 時，你能聽到ESD

　　在 10000 V 時，你能看到ESD

　　二、為什么要關注 ESD 損壞 ?

　　盡管ESD損壞更多地與有源設備相關，但不管是有源設備還是無源設備，都可能會發生ESD損壞。無源器件發生的ESD損壞包括：由于ESD生成的電流過高而給電阻器帶來熱破壞;由于ESD生成的電壓過高而使電容器發生電壓故障。有源器件發生的 ESD損壞包括：熱故障和中斷故障，以及更加復雜的故障機制，如金屬遷移和閉鎖。

　　三、示波器發生 ESD 損壞有哪些癥狀 ?

　　1、儀器帶寬下降

　　2、SPC ( 信號路徑補償 ) 和自檢故障

　　3、故障可能會突然間開始出現，因為在較長時間內可 能會有多個ESD事件，會積累足夠的損壞，阻礙 SPC 正確工作。

　　四、預防 ESD 損壞的推薦作法

　　1、保證測量設備、測試電路 (DUT) 和 ESD 保護元器件正確接地

　　2、只在具有 ESD 保護的區域中使用高性能測量設備

　　3、在不用時，把測量設備和探頭存放在有保護的環境中

　　4、對使用 ESD 靈敏設備的所有人員提供培訓

　　5、隨時提供所有必要的設備(工作站, 腕帶, ESD外套, 腕帶檢驗裝置 , 等等 )

　　6、檢查工作站墊 , 傳導表面 , 定期焊接

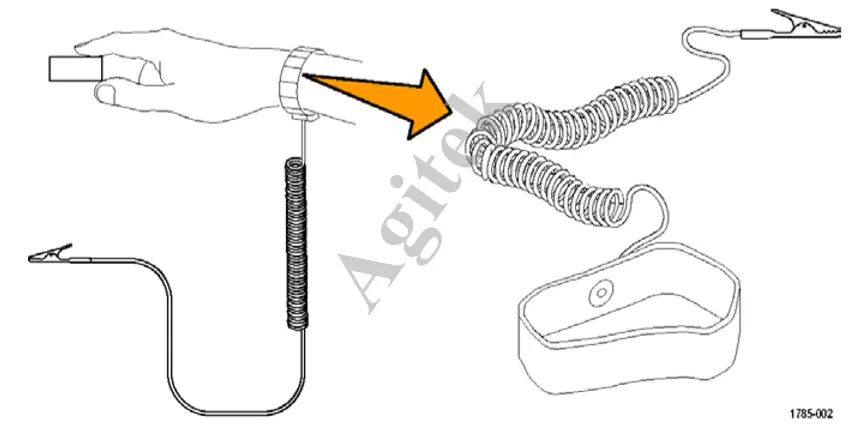

　　7、在使用測量設備時，檢查腕帶、腳帶及與DUT 的焊接連接

　　8、樣機留給客戶時，要配備最低數量的 ESD 保護設備

　　以上就是關于泰克示波器ESD損壞的介紹和預防措施，工程師們可以作為參考。如果機器損壞較為嚴重應該及時聯系專業機構進行修理。
