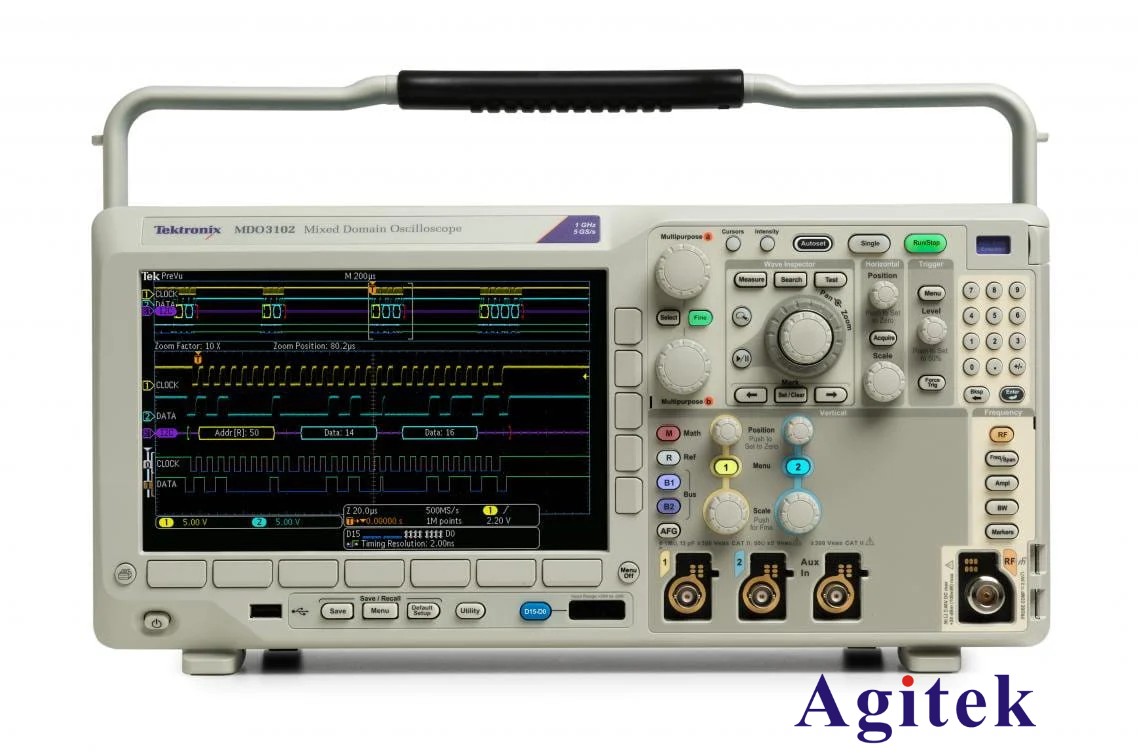

泰克示波器介紹——MDO3014數字示波器

　　產品型號：MDO3014

　　名　　稱：泰克示波器MDO3014

　　品　　牌：泰克(Tektronix)

　　分　　類：數字示波器

　　所屬系列：TBS3000

　　產品型號：

　　泰克示波器MDO3012、泰克示波器MDO3014、泰克示波器MDO3022、泰克示波器MDO3032、泰克示波器MDO3034、泰克示波器MDO3052、泰克示波器MDO3054、泰克示波器MDO3102、泰克示波器MDO3104

　　產品屬性：主機

　　產品簡述：

　　泰克示波器MDO3000系列的核心是一臺世界一流的示波器，它提供全面的工具，加快調試的每個階段。從迅速發現和捕獲異常事件，到搜索波形記錄找到關心的事件，再到分析事件特點和器件行為。這是一種 6 合 1 示波器之集大成者，集成了一臺頻譜分析儀、一臺任意函數發生器、一臺邏輯分析儀、一臺協議分析儀和一臺數字電壓表/計數器利用其更大9 英寸WVGA 寬屏彩色顯示器可以查看更多信號，該顯示屏具有 15 個水平格，可提供更長的每屏幕時間以及每條通道上10M記錄長度，從而捕獲長時間窗口。　

　　1、更大的屏幕，可以查看更多

　　如果能查看更多信號，您就會更快發現異常。MDO3000系列數字存儲示波器有令人印象深刻的 9 英寸 WVGA 顯示屏和 15 個水平分度(同類產品中)，不僅可幫助您查看大圖像，還可提供更清晰的圖像。500 萬點記錄長度可讓您捕獲具有更高時序分辨率的長時間窗口。另外，更新后的前面板波形導航控件使您可以輕松地平移并快速瀏覽長記錄。

　　2、準確、方便且自動地測量

　　MDO3000數字示波器具有易于使用的功能。全新的前端設計采用更高的采樣率 2.5GS/s，可降低噪聲并提高有效位，從而提高測量精度。通過 32 種自動測量，您可以輕松、更準確地測量較常用的參數。借助全新的波形光標讀數分析信號 ? 就像教科書一樣。

　　3、嵌入式串行總線觸發、解碼和分析

　　單個串行總線信號通常包括地址、控制、數據和時鐘信息;很難單獨挑出感興趣的事件。 MDO3000 系列示波器的串行應用模塊將示波器變為一款利用自動觸發、解碼和搜索來調試串行總線的強大工具。

　　4、功率測量和分析

　　隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰。 待機功率限制、更高的開關速度和信號范圍和更低漏電流的半導體器件，正在將測試條件推向新的高度。 MDO3000 可提供電源測試解決方案來應對這些不斷變化的要求。

　　5、電磁干擾 (EMI) 和電磁兼容性 (EMC)

　　執行設計 EMI/EMC 測試時，始終存在失敗風險;從而導致進度和預算問題。 內置頻譜分析儀的 MDO3000 可讓您在實驗室中執行預一致性測試，可顯著提高完整 EMI 一致性測試第一次就成功通過的概率。

　　6、汽車總線 – CAN/CAN FD 觸發、解碼和分析

　　當今汽車的技術要求所要求的電子器件和系統比以往更復雜、更敏感。 泰克 MDO3000 是六合一儀器，旨在幫助應對這些先進技術的測試和驗證挑戰。 現在一臺儀器可用于以下用途：

　　· 調試和驗證 CAN FD、CAN、LIN 和 FlexRay

　　· 混合動力/電動車輛的大功率測試

　　· 驗證車載無線系統

　　· 新器件評估(MEMS 傳感器、LED 驅動器、LED

　　以上就是泰克3000系列示波器的介紹，關于泰克示波器更多型號的了解，歡迎咨詢安泰測試www.nfrol.com
