泰克示波器的自動設置按鈕設置了哪些

　　泰克示波器的自動作用主要指示波器的自動設定和自動量程，和觸發之中的自動觸發不是一回事，不要弄混淆了。有一些示波器應用很熟練得人也許會說，自動作用只適合示波器新手用。實際上，示波器自動的功能全部實際效果，都可以通過手動調節示波器做到，因而熟練使用示波器得人從來不用自動作用確實也不會有什么危害，并且因?yàn)橛行┡f式型號的示波器自動一下可能還需要好幾秒的時間也，很有可能還不如自己調整來的快。

　　可是，如果我們的示波器自動的反應很快，那樣靈活運用自動是可以大大的幫助我們提升示波器所使用的效率的，自動作用并不是示波器新手專用型，熟練使用示波器的人在適宜的場景下應用自動也能夠起到事半功倍的效果。

　　下面安泰測試就給以自動設定和自動量程兩大類來給大家詳盡講講示波器的自動作用。

　　自動設定：

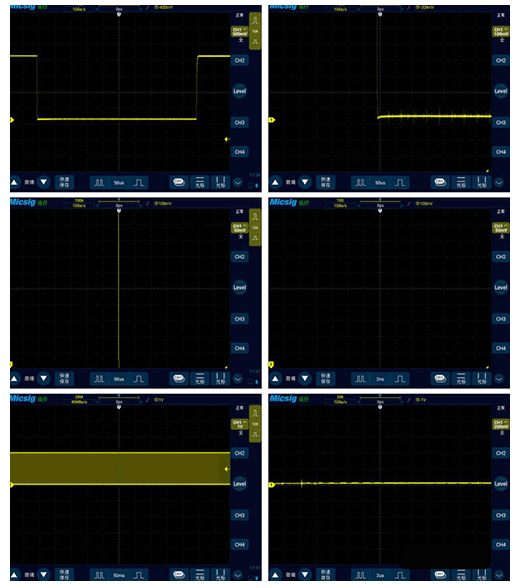

　　在我們給示波器接好一個信號之后，看到的波型有可能是各種各樣形態的，如圖所示的每個波型，實際上都是同一個波形信號，因?yàn)椴ㄐ驮跈M著(時基)和豎向(豎直擋位)設置不一樣，造成了看起來展現不同類型的形態。

　　這時候，大家點擊一下示波器功能鍵上的auto，示波器就能迅速地調整時基和豎直擋位，促使波型展示的模樣合適大家觀查。

　　而學習的過程花費的時間，通常不會超過一秒鐘。自然，應用示波器熟練的人也能夠快速將信號調節好，但是一般速率或是無法和自動比的。許多示波器高手覺得自動用不著的主要原因，主要還是因?yàn)樵S多老式的示波器自動速度比較慢，但現在的數據示波器實際上自動速率早已迅速了。

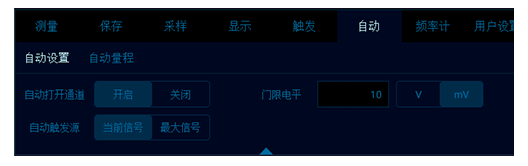

　　除此之外，大家開啟示波器的自動設定功能菜單。能夠看見，示波器還可以根據設定的幅值脈沖信號來自動開啟通道。例如現階段設定的幅值脈沖信號是10mV，打開自動開啟通道之后，隨意通道的信號最高值超出10mV都是會自動開啟該通道，示波器價格隨意通道的信號最高值低于10mV都是會自動關掉該通道。

　　在自動開啟通道下邊有一個自動觸發源。如果對示波器觸發不太了解的朋友可以先學習下示波器的觸發，示波器觸發時必須有一個目標，假如設為自動觸發源為較大信號，那么auto之后這一觸發源便會轉換為工作電壓信號最大的一個那一個通道。

　　現階段的觸發源是通道二，而通道二的工作電壓在1mV上下。現階段的自動設定是幅值脈沖信號10mV,*開自動開啟通道，自動觸發源為較大信號。因此當AUTO了以后，示波器就自動將觸發源轉換變成通道一，而且關掉了通道二，再將通道一點波型調整到適宜的尺寸。而全過程，只是必須一秒鐘。由此可見，靈便應用示波器的自動設定，并不是示波器新手專享，對示波器老手也協助極大。

　　這兒有一點需注意，自動設定中的待測信號的次數應不小于20Hz，壓擺率超過1%，力度最少為2mVpp，假如超過此參數范疇，自動設定可能不成功。這一點，實際是得到了觸發中自動影響的，因?yàn)楫?dāng)觸發處在自動方式的情況下，假如示波器在一定時間內沒法觸發，那樣示波器便會任意地捕捉表明波型。因而，信號的一個周期必須要在示波器等候自動觸發的時間也范圍之內，不然即便按AUTO，信號也是無法被自動調整一下的。

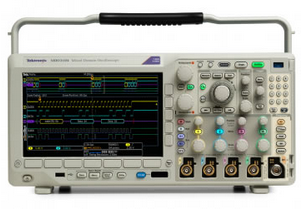

　　MDO4054B-6混合域示波器

　　自動量程：

　　掌握完后示波器的自動設定，再去了解自動量程就非常容易。示波器測量一個信號時，信號的峰峰值和工作頻率通常是平穩不變的，那也是波型能夠看上去平穩的原因之一。可是，假如信號的峰峰值和工作頻率都是在隨時變化得話，我們應該怎么才能調節示波器促使屏幕上顯示的波型大小合適呢?自動量程就能幫助我們擺脫困境，不管波型如何變化，打開自動量程之后不用按AUTO鍵，示波器對每一次波型轉變都可以迅速相匹配地調節信號在顯示屏里大小，促使其始終處于適合部位。這對剖析變化規律的波型，或者無法騰出手來按AUTO的現象非常有用。

　　我們來看自動量程設置，自動量程還能夠?qū)ωQ直擋位(縱軸)，水準時基(橫坐標軸)及其觸發脈沖信號開展獨立設定。

　　需注意，自動量程功能和自動設置功能是很難并存的，當自動量程打開之后，自動設定便會無效。
