吉時利2450源表使用操作指南
吉時利源表2450是吉時利新一代數字源表(SMU)儀器，它真正把歐姆定律(電流、電壓和電阻)測試帶到你的指尖。其創新的圖表化用戶界面(GUI)和先進的電容觸摸屏技術，實現了直觀使用和學習曲線簡便化，支持工程師和科學家掌握更迅速、工作更便捷、發明更簡單。這種多用途儀器廣泛用于現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析等。下面西安安泰測試小編給大家分享一下吉時利源表SMU2450基本操作指南。

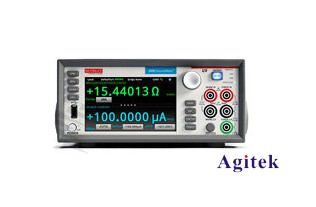

吉時利源表SMU2450
一、SMU2450固件版本查詢與升級
1.將固件升級文件復制到U盤中。
2.確認升級文件位于U盤的根目錄中，并且是該位置的唯一固件文件。
3.斷開連接到儀器的任何輸入和輸出端子。
4.打開儀器電源。
5.將U盤插入到儀器前面板上的USB端口。
6.在儀器前面板上，按MENU鍵。
7.在System下面，選擇Manage。
8.要更新至較新固件版本，選擇UpgradetoNew。
9.要返回上一個固件版本，選擇DowngradetoOlder。
10.如果儀器使用遠程控制，則會顯示一條消息。選擇Yes以繼續。
11.完成升級后，重啟儀器。
二、分別配置SMU2450的commandset為SCPI、TSP和2400仿真模式
1.按MENU鍵。
2.在System下面選擇Settings。
3.選擇CommandSet旁邊的按鈕。
4.選擇命令集。
5.系統會提示您重啟儀器。
三、快速調節SMU2450的測試速度到最大
使用快速設置。按QUICKSET鍵可打開預配置的一鍵式設置菜單，其中包括電壓表、電流表、歐姆表和電源設置。此外還可選擇測試功能以及調整性能，以獲得更好的分辨率或速度。
四、配置SMU2450輸出50V電壓并限制回路最大電流為50mA
設置源限制
1.按FUNCTION鍵之后選擇sourceandmeasurement。
2.在Home界面,選Limit旁的按鈕。
3.設置數值。
4.選擇OK。
五、解鎖interlock
只有在interlock短接時，才能使用高壓輸出。
六、把SMU2450當前設置保存成開啟默認設置并導出設置開啟默認設置
1.將儀器設置為每次打開電源時所需的設置。
2.按MENU鍵打開主菜單。在“s”下，選擇“CreateSetup”。顯示CREATESETUP窗口。
3.選擇Create。將顯示一個鍵盤。
4.輸入新腳本的名稱，然后在鍵盤上選擇Enter保存它。
5.儀器將所有當前的系統設置保存到腳本并顯示確認消息。單擊OK。
6.按EXIT鍵返回主菜單。
7.在“s”下，選擇“Run”。將打開“RUNS”窗口。
8.選擇剛才創建的腳本。
9.選擇CopytoPowerUp。
10.單擊確認消息上的“OK”。
七、將用戶設置保存到U盤
1.將Model2450配置為您需要保存的設置。
2.按MENU鍵。
3.在s下面，選擇CreateConfig。顯示CREATECONFIGS窗口。
4.選擇Create。顯示鍵盤。
5.使用鍵盤輸入腳本名稱。
6.選擇所顯示鍵盤上的OK按鈕。腳本已添加到內部存儲器中。
7.將USB閃存驅動器插入前面板上的USB端口。
8.按MENU鍵。
9.在“s”下，選擇“Manage”。將顯示“MANAGES”窗口。
10.在內部腳本列表中，選擇要復制到USB閃存驅動器的腳本。
11.選擇>文件傳輸到USB閃存驅動器，相應的文件名將顯示在USB腳本框中。
八、2450后面板接線
使用選配237-ALG-2三同軸轉鱷魚夾線纜，237線結構圖和實物圖如下：
當沒有屏蔽盒和接地設置時，只接紅色夾子即可，兩線和四線接線圖如下：
九、kickstart軟件如何設置電壓表或者電流表模式
以電壓表為例,sourcemode選擇currentbias,currentlevel設置為零，measurevoltage選擇enable，電壓表配置就完成了，voltagelimit、測試點數、速度根據需要設置，在advancedconfiguraton可以設置接線方式(前后面板、兩線或者四線)。
