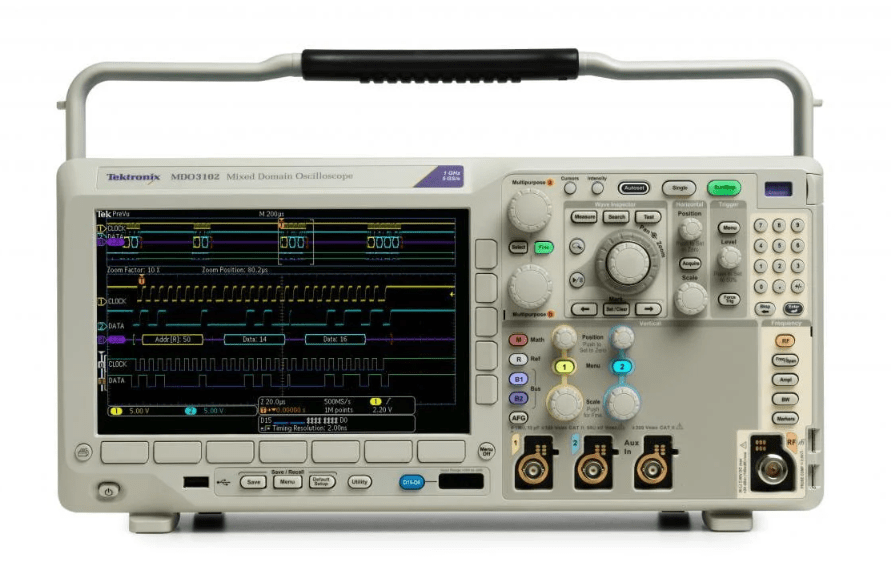

破解泰克傳統示波器死區時間-長時間采集及記錄波形的方法

　　傳統波形記錄儀能長時間的采集信號，并將數據保存到設備的硬盤中，但其缺點在于不具備實時分析，而示波器正好具備這個功能。我們知道示波器是用途十分廣泛的電子測量儀器，但是你知道為什么傳統示波器為什么不能像記錄儀一樣長時間采集及記錄波形?要想了解這個問題的關鍵，我們首先要了解示波器在工作時的一個特性。

　　一、什么是死區時間？

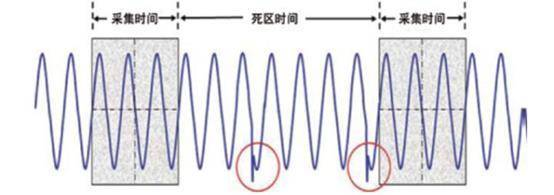

　　何為死區時間?死區時間是數字示波器與生俱來的一個缺陷，目前階段是無法消除的，只能夠盡力減小。

　　數字示波器一般的工作流程通常是觸發、波形采集、波形存儲、波形處理及最后的波形顯示。其中示波器存儲處理數據的過程，示波器無法進行采集，原始信號會被直接丟棄，這就是我們通常所說的死區時間。

　　難道就沒辦法消除死區時間嗎?其實示波器自身帶有消除死區的模式

　　二、示波器的模式

　　工程師在日常使用中，通常會用到示波器的Y-T模式，在Y-T模式下有兩種掃描方式單屏采集的掃描方式和滾動的掃描方式。

　　單屏采集的掃描方式下，波形在采樣完成后輸出，采樣之間是存在死區時間的，可以設置觸發條件，觀察到異常的突變信號。另一種是滾動的掃描方式，數據實時采集，沒有死區時間，但受限于存儲深度，降低了采樣率，我們看到的波形會失真。

　　這時候有工程師就提出了，那既然滾動掃描方式無死區時間，我們可不可以通過更換大存儲深度示波器，然后搭配軟件實時獲取數據并保存達到長時間采集記錄波形的目的呢?答案是否定的。

　　示波器不同于采集卡，一般在示波器滾動的過程中，我們是無法通過軟件發送指令獲取數據的，想獲取數據，就需要先讓示波器暫定滾動，獲取完數據再繼續讓示波器滾動采集，由于這一中斷操作造成了數據的不連續性。因此就目前來說，像泰克、是德、普源這些示波器大廠的儀器，基本都無法實現長時間連續采集記錄。

　　那么真的沒有辦法解決了嗎示波器無法長時間采集及記錄波形嗎?

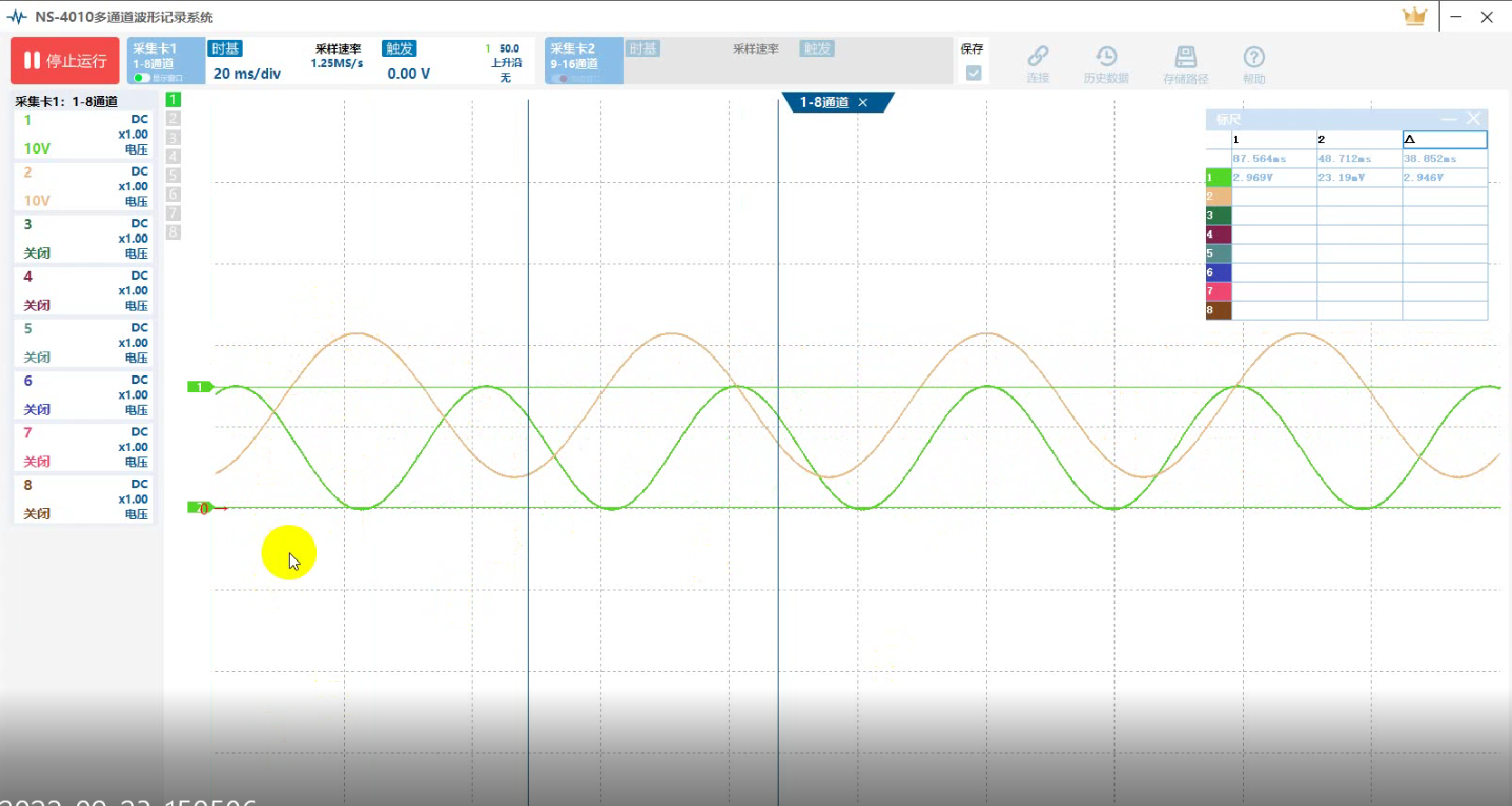

　　當然是有辦法解決的，目前NI的虛擬示波器、數據采集卡、PICO虛擬示波器的流模式都可實現。用戶可以基于PICO虛擬示波器研發的多通道數據采集軟件可以輕松實現，數據無死區長時間采集記錄及回放等功能。使用一二通道進行采集，通道類型選擇電壓，探頭系數選擇1，檔位選擇±10V，耦合方式選擇直流耦合。在時基選項卡下，時基選擇20ms，采樣率按照默認1.25兆.選擇模式：無模式和重復模式無模式(就是PICO示波器的流模式)重復模式：PICO示波器block模式參數設置好后就可啟動測試按鈕了。然后可以看到屏幕上出現了采集到的波形，還可通過光標進行測量這時數據一直在連續不斷的進行保存中在歷史記錄中我們就可以查詢到之前測量的測量項。
