測量普源示波器DS70304/DS70504數字示波器的波形刷新率

　　在上一篇文章中安泰測試為大家介紹了波形刷新率為什么是示波器的重要指標以及操作原理。那么如何才能知道示波器的實際刷新率呢?下面我們以普源示波器RIGOL最新推的DS70304/DS70504數字示波器為例，介紹如何測量示波器的波形刷新率。

　　DS70304/DS70504數字示波器每采樣一幀波形，都會在后面板的AUX OUT接口輸出一個脈沖信號，我們可以通過測量AUX OUT輸出信號來確定它的波形刷新率。

　　1、準備測量所需工具

　　一臺DS70000作為被測示波器、一臺MSO8000作為測量示波器、一臺DG992作為信號源，還有一條BNC電纜和一條一端是BNC接口一端是SMA接口的射頻同軸電纜。

　　2、搭建測試環境

　　(1)將DG992前面板下方的CH1接口與DS70000前面板下方的輸入通道CH2通過BNC線纜相連。

　　(2)將射頻同軸電纜一端的SMA接口與DS70000后面板的AUX OUT接口相連，另一端的BNC接口與測試示波器MSO8000前面板下方的輸入通道CH1相連。

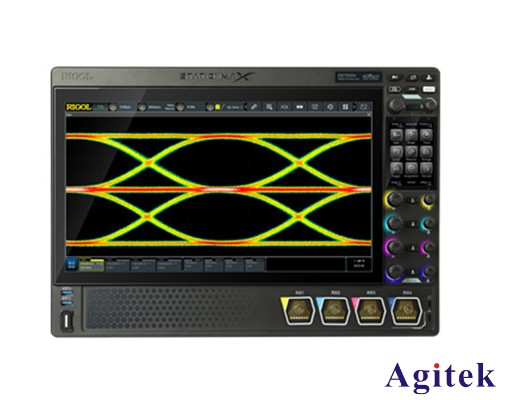

　　普源示波器DS70000系列

　　3、設置參數進行測量

　　由前面的公式可知示波器的波形刷新率與很多因素相關，特別是選擇不同的水平時基選擇檔位，波形刷新率不同。

　　(1)首先設置DG992信號源生成一個指定頻率帶寬的正弦波，同時打開示波器MSO8000輸入通道CH1的頻率計;

　　(2)然后調節DS70000的水平時基到不同的檔位，并分別在MSO8000上讀出頻率計的計數，得到DS70000不同條件下的波形刷新率。

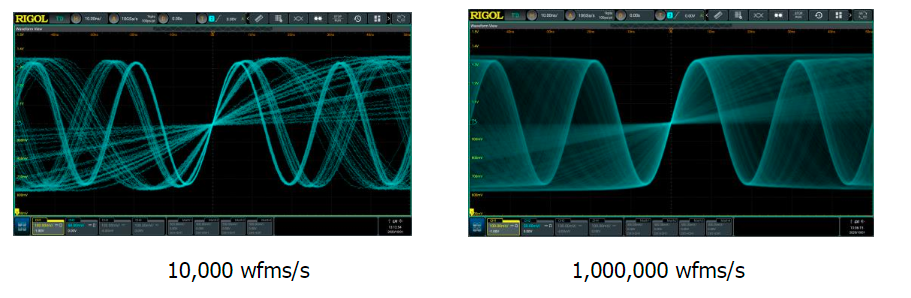

　　經過測量可以看到RIGOL DS70000系列示波器的波形刷新率確實可以達到百萬wfms/s以上

　　捕獲小概率偶發異常信號

　　在捕獲小概率偶發異常信號的場景下DS70000的表現如何?

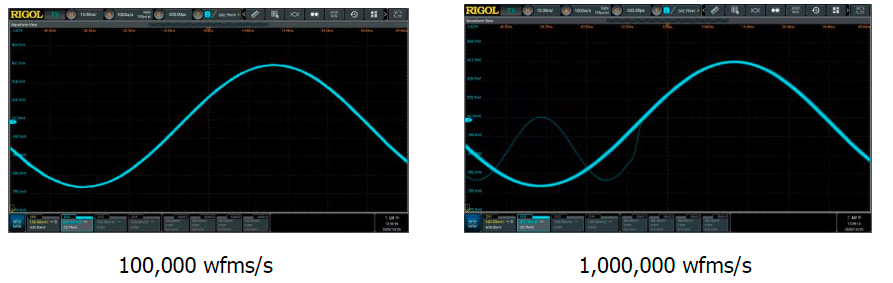

　　下圖顯示的是10萬個10MHz正弦波疊加1個30MHz的幅度較低的異常正弦波組成的混合波形。在100,000 wfms/s刷新率的示波器和1,000,000 wfms/s刷新率的示波器中的顯示異常波形的概率，有明顯的的視覺差異。

　　可見小概率異常信號在支持1,000,000 wfms/s波形刷新率的DS70000面前也無所遁形。

　　通過這篇文章安泰測試小編給大家介紹測量普源示波器DS70304/DS70504數字示波器的波形刷新率的一些注意事項和方法，如果還有其它問題，歡迎大家咨詢www.nfrol.com或撥打4000-029-016
