泰克4系MSO示波器的微小信號測試方案
隨著移動電子產品的快速發展，對小幅度信號測量精度的應用要求逐漸提高。考慮到低功率產品的設計趨勢，為了促進待機電流和電壓噪聲的降低，越來越多的電源要求DC輸出具有更小的紋波。各種類型的低功耗傳感器已廣泛用于汽車電子、自主機器人或醫療電子。

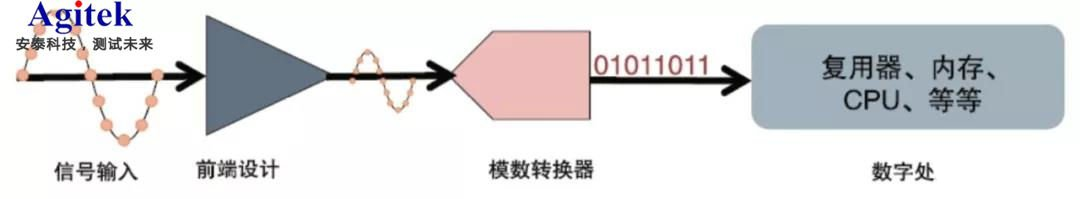

上圖中有個非常重要的硬件指標就是模數轉換器 ADC 的位數。ADC 模數轉換器，很多高精度儀器會采用比較高位數的 ADC，如功率分析儀基本會采用14或者16bit的ADC來搭建，而對于高精度的萬用表甚至采用22bit ADC 做信號的精準測量。那為什么市面上示波器則基本都是采用 8bit ADC 來作為信號的模數轉換？因為8bit ADC可以將轉換速率在十幾個納秒內完成，從而保證快速信號的時間分辨率和準確性。這就是為什么很多工程師那么關注示波器的采樣率，卻很少關注示波器的幅度測試精度的原因。廠家在選擇8bit ADC其實是對采集速度和幅值精度做一個平衡。
現在工程師面臨新的挑戰，越來越多的場景需要精確測試高速小信號。傳統的8-8位示波器很笨拙，工程師對現有示波器的測試結果有一些擔憂。提高測試精度最理想的方法是增加ADC位數。
隨著技術的革新，電源工程師們面臨著更多微小信號測試的場景，12bit 示波器成為“芯”趨勢。

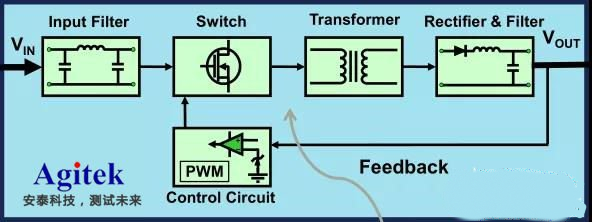

開關電源架構示意圖
針對于開關電源架構領域中，負責開關電源內功率開關器件和控制回路的研發人員和制造商，安泰測試小編推薦泰克4系列MSO混合信號示波器。
1、紋波測試
隨著電力電子技術的發展和應用，很多電源紋波已經變得很小，尤其是板級設計電源軌的紋波測試已經從幾十mV到現在的十幾mV甚至幾mV，傳統的8位示波器已經不能滿足測試要求。
2、開關器件調試中，開關邊沿的震蕩信號測試
在開關器件系統的調試中，工程師會更加關注開關邊緣的振蕩信號，這就要求示波器在保證垂直方向滿足較大范圍的同時，有足夠的分辨率捕捉到較窄振蕩信號的細節。

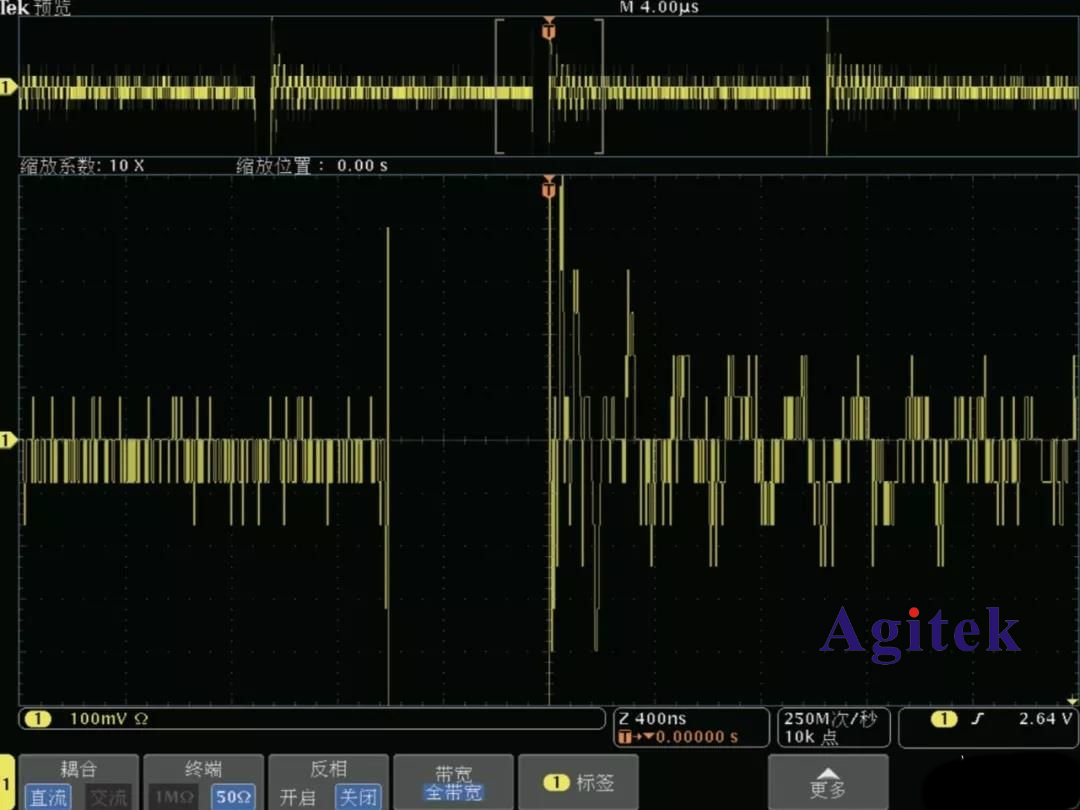

MDO4000C泰克示波器(8bit)測試結果

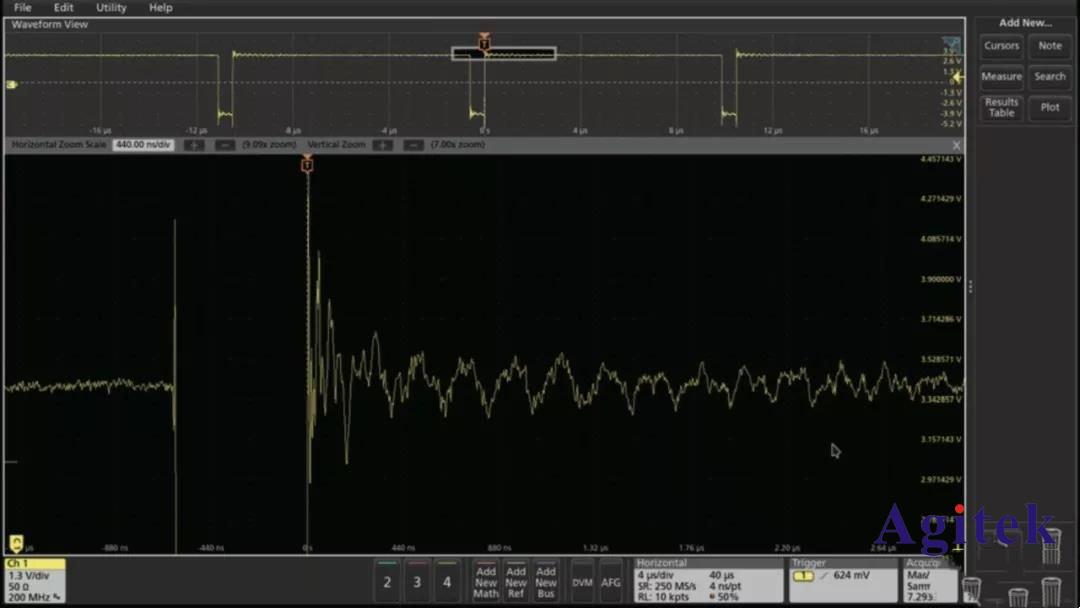

4系列MSO泰克示波器(12bit)測試結果
為測試完整的波形，需要對示波器設定選擇一個較大的量程;同時工程師需要對邊沿的震蕩放大以對細節進行觀測。以上兩圖分別是 8bit 示波器和 12bit 示波器在同樣設置條件下(250MSa/s 采樣率，10k 樣點，2V 每格 ) 實際測試結果。可以看到MDO4000C示波器(8bit) 測試結果，因為其垂直分辨率的限制，放大后出現明顯的量化臺階，基本無法進行分析;而泰克全新 4 系列 MSO 示波器(12bit) 捕獲的波形，放大后仍然能夠準確復現震蕩信號的細節。
3、微小信號測試推薦產品
考慮到所有這些測試場景，4系列MSO泰克示波器的核心是12位模數轉換器(ADC)，其垂直分辨率是傳統8位ADC的16倍。與一些示波器供應商不同，它們的12位垂直分辨率是通過DSP計算獲得的，而不是通過硬件ADC實現的真正的12位模數轉換。泰克真正的12位ADC構建在泰克Tek049 ASIC上。
4系列MSO的用戶不僅擁有真正的12位ADC，還可以應用一種全新的高分辨率模式，即基于硬件的獨特的有限脈沖響應(FIR)濾波器，根據所選擇的采樣速率進一步提高垂直分辨率。FIR濾波器保持該采樣率的最大帶寬，同時防止混疊和消除來自示波器放大器和ADC的噪聲，高于所選采樣率的可用帶寬。高分辨率模式始終提供至少12位垂直分辨率，并在≤125 MS/s 采樣率的情況下擴展到16位垂直分辨率。
此外，新的低噪聲前端放大器進一步提高了4系列MSO的能力，解決了小而細的信號細節測試問題。通過上述性能改進，新的4系列MSO提供了出色的小信號測試性能，可捕捉目標信號，同時最大限度地降低不必要噪聲的影響。當您需要捕捉高幅度信號，同時觀察小信號細節時，輕松解決問題。
示波器 12bit ADC 已經成為測試行業的趨勢，泰克新一代 12bit 示波器大大增加了工程師的測試信心，也 為工程師提供了準確測試高速信號的方法。
全新 4 系列 MSO 泰克混合信號示波器
最新推出直觀易用的 4 系列 MSO泰克示波器，該產品可提供更大波形顯示區域、更多信號、更高分辨率和更高級的功能，專為所有工程師日常測試量身定制。
1、12 位的垂直分辨率;在高分辨率模式下可達 16 位。
2、13.3 英寸高清 (1920x1080) 電容式觸摸屏，同類產品中更優異的顯示屏。
3、帶寬高達 1.5GHz。
4、多達 6 個 FlexChannel® 輸入通道，每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入。
5、在所有模擬/數字通道上實時采樣率高達 6.25 GS/s。
6、支持 20 多種串行總線協議。
