泰克示波器眼圖和眼圖測試

        眼圖是查看抖動的最常用方式之一。設想信號流通過時，它被分成比特跳變組合(或三比特序列)，這些單獨的跡線層疊顯示。可能的比特跳變組合總共有 8 種(見圖 1)。

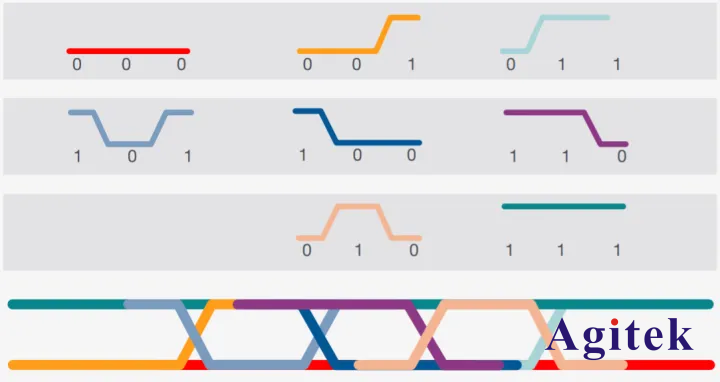

　　圖 1. 8 種比特跳變組合及其層疊形成的眼圖。

　　眼圖使用顏色分級來顯示信號通過圖中不同區域的頻次高低，這提供了另一種查看TIE頻次的方法。通過測量眼圖的張開度，您可以大致地查看有多少抖動。眼圖張開度越大，信號中的抖動就越小。張開度越小，抖動就越多。

　　圖2中顯示了這樣的一個例子。直方圖中的著色區說明這個眼圖有明顯的計時誤差，圖中還表現出誤差發生的大致頻次。

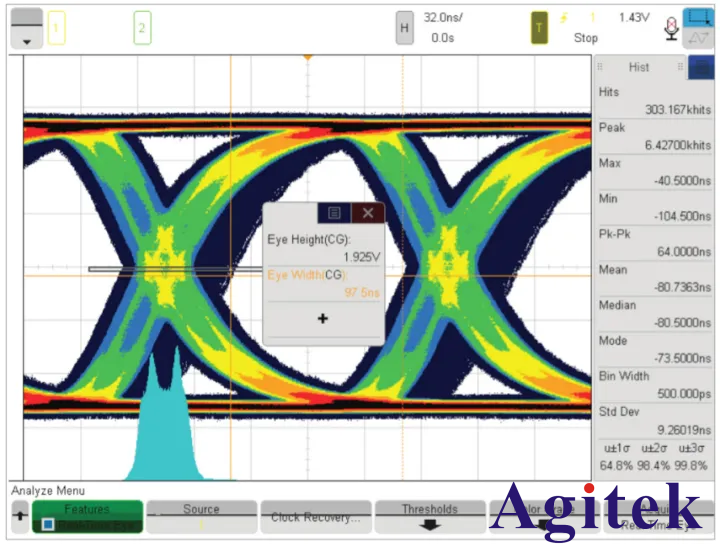

　　圖 2. 實時眼圖軟件可以自動生成信號的眼圖。

　　眼圖隨著時間延長累積數據增加，這就是為什么看起來捕獲脈沖的時間越長，眼圖“填充得就越滿”。您會看到眼圖的張開度隨著時間推移逐漸縮小，這是因為它正在捕獲更多的抖動實例。但是，如果您的設計非常穩健，您應該不會看到太多變化。

　　眼圖測試

　　眼圖模板測試廣泛用于當今的串行總線應用。眼圖通常源于示波器所有捕獲位的無限持續疊加，用以顯示這些位在何時有效。眼圖可以綜合顯示系統物理層特征的總體質量，包括幅度變化、時序不確定因素和偶發信號異常。眼圖測試特別適用于新的CAN FD 串行總線等高速總線。

　　在今天的串行信號速率日益推高的趨勢下低電壓，高轉換速率的特點必然帶來系統預留的設計裕量日益緊縮。另一方面，源自于市場的降成本的壓力也會持續的壓縮設計裕量。因此采用低本底噪聲示波器進行測試為系統設計保留更多的裕量已經成為廣大業界從業人員的明智選擇。進而泰克示波器的本底噪聲也正在成為高速示波器繼帶寬，采樣，存儲和觸發后第五個重要指標，成為購買和選型時的最重要評價指標之一。

　　對于 DDR 源同步操作，必然要求DQS 選通信號與 DQ 數據信號有一定建立時間 tDS 和保持時間 tDH 要求，否則會導致接收鎖存信號錯誤，DDR4信號速率達到了3.2GT/s，單一比特位寬僅為 312.5ps，時序裕度也變得越來越小，傳統的測量時序的方式在短時間內的采集并找到 tDS/tDH 最差值，無法大概率體現由于 ISI 等確定性抖動帶來的對時序惡化的貢獻，也很難準確反映隨機抖動 Rj 的影響。在DDR4的眼圖分析中就要考慮這些抖動因素，基于雙狄拉克模型分解抖動和噪聲的隨機性和確定性成分，外推出基于一定誤碼率下的眼圖張度。JEDEC 協會在規范中明確了在 DDR4 中測試誤碼率為 1e-16 的眼圖輪廓，確保滿足在 Vcent 周圍Tdivw 時間窗口和 Vdivw 幅度窗口范圍內模板內禁入的要求。
