系統簡介

示波器作為一種最常用的電壓、波形測量儀器被廣泛運用于無線電測量領域。大量的高精度產品測量需求對示波器性能的要求越來越高，使得儀器的檢定校準要求也不斷提升。由于示波器測量功能強大，需要計量的項目眾多，涉及計量規程繁瑣，對計量人員要求較高，傳統手動計量人為干擾因素較大，計量結果可靠性較低。

示波器自動計量系統自動封裝**計量檢定標準，計量項目齊全、操作流程清晰、計量結果精確，相較于傳統手動計量方法有著明顯優勢，能針對性的解決人工手動計量所遇到的多種難題，提高計量功效50-100倍。計量項目涵蓋:頻帶帶寬、直流偏移誤差、瞬態響應、線性度、誤差限、標準差、有效位數、信噪比、垂直偏轉系數及誤差、掃描時間因數、隨機噪聲、時間測量、幅度測量、觸發特性、通道間延遲時間差、直流增益準確度、通道隔離度、方波校準信號,輸入阻值。

系統亮點

l 系統嚴格參照**計量標準而開發，計量流程可根據客戶需求定制化設定，全面滿足客戶計量需求，自動封裝計量檢定規程，極大提高儀器計量效率；

l 系統兼容多廠家，多型號的示波器、校準源，系統具有可拓展性，根據市場發展及客戶需求，不斷升級兼容多種類儀器品牌；

l 系統兼容多種儀器通信方式，如GPIB、RS232、LAN、USB等；

l 系統可實現全自動化儀器操作，自動存儲計量數據，自動生成計量報告；

l 專業、全面的智能化計量管理系統，實現計量工作的全方位智能化管理；

l 軟件界面友好，操作方便，用戶可快速上手操作。

系統功能

基于硬件

兼容儀器品牌

系統兼容Tektronix、Keysight、Rigol等品牌示波器

基于規程

示波器計量規程：

l 《GJB 7691-2012 數字示波器檢定規程》

l 《JJF 1057-1998 數字示波器校準規范》

系統圖示

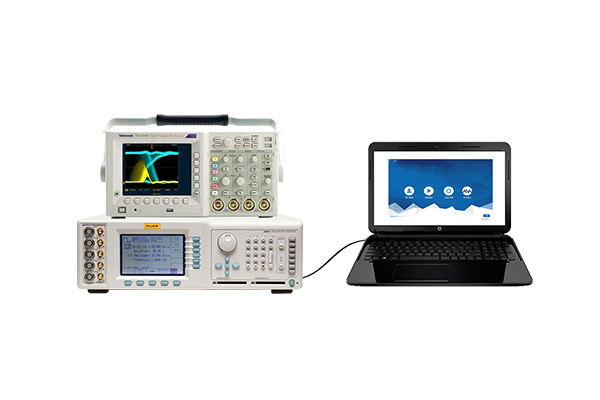

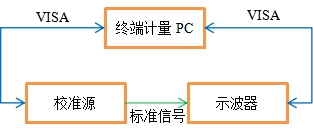

   示波器自動計量系統主要由示波器校準源和被校準示波器組成，系統框圖如下：

在實際使用過程中，因為不同的校準源和不同的硬件環境，使用的接線方式也各不相同。

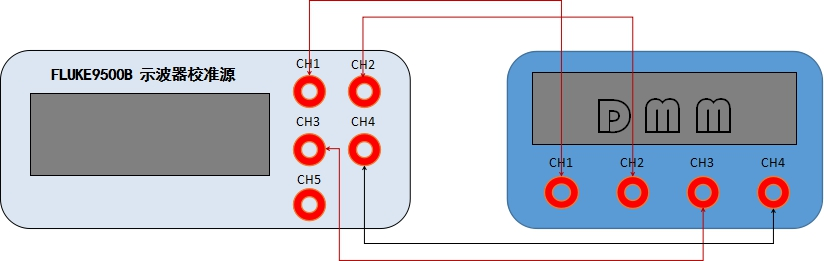

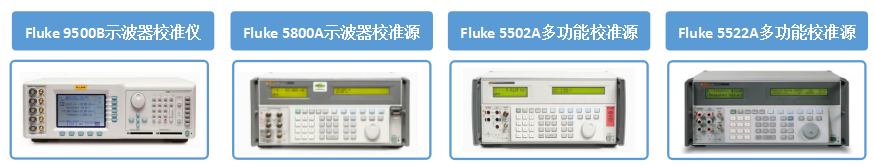

當使用9500或5800作為校準源時，如果擁有兩個探頭或連接線，可以實現雙通道示波器的全自動計量，中途不需要再切換通道，如果擁有四個探頭或連接線，可以實現四通道示波器的全自動

計量。如果探頭或連接線數量不足時，在計量過程中需要根據軟件的提示進行連接通道的切換。接線圖如下：

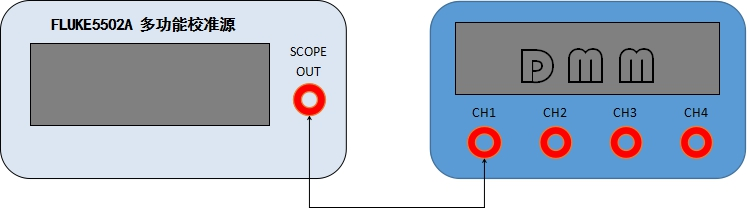

當使用5502或5520校準源時，校準源模塊只有一個輸出端口，因此在計量過程中需要根據提示進行連接通道的切換。接線圖如下：

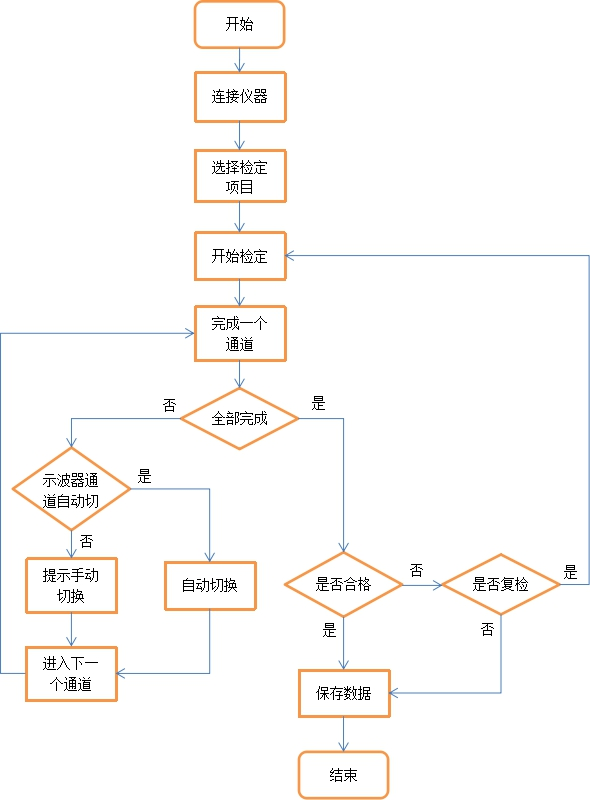

系統使用流程

運行環境

軟件環境

l 操作系統要求：Win7及以上；

l 驅動需求：通信線纜驅動。

硬件環境

l 電腦CPU要求：雙線程，2GHz主頻以上，推薦酷睿i5 5系以上；

l 電腦內存要求：4G及以上；

l 電腦硬盤要求：500G及以上。
