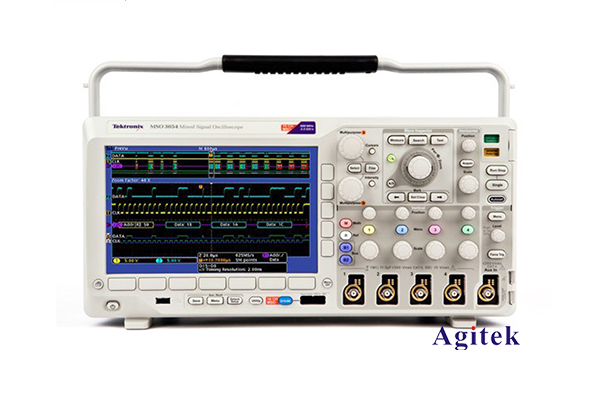

泰克MSO3054數字熒光示波器是一款優秀的測量儀器，廣泛應用于電子設備設計、故障診斷和日常維護等領域。作為一款多功能示波器，它集示波器、邏輯分析儀和頻譜分析儀于一身，為工程師提供了強大的測量和分析能力。

參數介紹:

- 模擬通道數：4通道

- 模擬帶寬：500 MHz

- 采樣率：2.5 GS/s

- 數字通道：16通道

- 存儲深度：20 Mpts

- 波形捕獲速度：>50，000 wfms/s

- 垂直分辨率：8位

- 輸入阻抗：1 MΩ // 13 pF

該示波器采用優化的數字熒光顯示技術，可以高速捕獲和顯示瞬態信號，使用戶能更好地觀察和分析電路行為。其高達500 MHz的模擬帶寬和2.5 GS/s的采樣率，確保了對高速數字電路的精準測量。此外，16通道的數字通道還允許同步分析數字和模擬信號，大大提高了問題定位的效率。

波形捕獲速度方面，MSO3054可以達到每秒50，000個波形的捕獲速度，為用戶提供了高分辨率的實時信號觀察。這在瞬態故障分析和高速電路調試中尤為有用。

除了優異的硬件性能外，MSO3054還配備了強大的分析軟件。內置的波形數學運算、觸發功能、光標測量等功能，使用戶能夠更深入地分析信號特性。例如，利用波形數學運算，可以計算出功率、相位等參數，為電源、控制電路的優化提供依據。此外，豐富的觸發類型，如邊沿觸發、脈沖觸發、總線觸發等，也大大增強了該示波器的故障捕獲能力。

總的來說，泰克MSO3054數字熒光示波器憑借出色的性能指標和豐富的功能，為電子工程師提供了一款優質的測量工具。無論是對高速數字電路的分析，還是復雜模擬電路的故障診斷，該示波器都能勝任并發揮重要作用。
