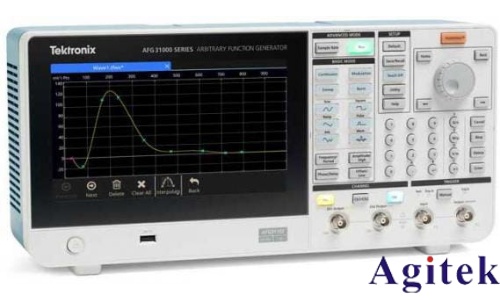

泰克AFG31000信號發生器加示波器聯動復雜波形生成與同步采集技巧

在電子測試與科研領域，泰克AFG31000信號發生器與示波器的聯動使用，為復雜波形生成與同步采集提供了強大工具。通過精準配置和同步技巧，用戶可高效實現信號模擬與數據分析，滿足通信、醫療、汽車電子等場景的高精度測試需求。本文結合實操經驗，總結關鍵技巧與注意事項。

一、設備連接與基本參數配置

首先，通過BNC線纜連接信號發生器輸出與示波器輸入通道，確保阻抗匹配（如50Ω終端）。在AFG31000中設置基礎波形參數：選擇波形類型（正弦、方波或任意波形），調整頻率（支持1μHz至200MHz基頻）、幅度（Vpp/Vrms/dBm單位轉換），并利用偏移功能疊加直流分量。例如，模擬心電圖信號時需疊加0.5V偏移模擬人體電勢。

二、任意波形生成與導入優化

1. 內置ArbBuilder工具應用：無需PC，直接在設備中通過公式編輯（如三角函數組合）、波形拼接或導入CSV/MATLAB數據創建自定義波形。注意采樣率匹配：導入數據時需確保文件采樣率與設備設置一致（如1GSa/s），避免頻率失真。

2. 波形細節優化：逐點調整幅度、相位，啟用平滑過渡功能減少邊緣突變，降低吉布斯現象影響。

三、同步觸發與多設備協作

1. 觸發設置同步：在AFG31000和示波器中統一設置觸發源（內部/外部）、觸發延遲和模式（單次/連續）。例如，使用外部觸發源確保信號輸出與示波器采集的時序一致性。

2. 多臺設備同步：通過SCPI命令或網絡接口實現多臺AFG31000的相位、頻率同步，適用于復雜系統測試。

四、高精度采集與數據分析

1. 示波器采樣率適配：根據信號頻率設置示波器采樣率（如生成5GHz信號時需≥10GSa/s），啟用高分辨率模式捕獲細節。

2. 閉環校正確保精度：利用AFG31000的相位/幅度閉環校正功能，實時補償硬件失真，波形保真度優于1%。

3. 數據實時監測：通過AFG31000的實時波形監測功能，同步顯示輸出信號與示波器采集結果，快速驗證信號一致性。

五、實戰技巧與注意事項

1. 應用場景示例：

通信測試：生成IQ調制信號（如16QAM），精確配置符號率與EVM優化調制質量。

電機控制仿真：導入示波器捕獲的電流波形，用可變采樣率技術復現脈沖序列。

2. 關鍵注意事項：

定期校準：每半年進行專業校準，避免硬件老化引入誤差。

環境控制：保持實驗室溫度20±5℃、濕度<80%，防止溫漂。

輸出保護：確認連接設備輸入范圍，避免幅度超限（如≥10Vpp損壞電路）。

六、高級功能拓展

解鎖序列模式：通過256步波形序列構建復雜時序，結合循環、跳轉功能，實現如汽車碰撞測試中的多段加速度脈沖模擬。利用可變采樣時鐘（1μSa/s~2GSa/s）覆蓋全頻段高精度輸出。

通過掌握參數優化、同步觸發與高級模式應用，泰克AFG31000與示波器的聯動可大幅提升復雜信號生成與采集效率。用戶需結合具體場景靈活配置，同時嚴格遵循設備規范，方能釋放儀器性能潛力，滿足前沿測試需求。未來隨固件升級，更多智能功能將進一步拓展技術邊界
