DS1000B系列具有樶高200MHz帶寬，2 GSa/s實時采樣率以及50GSa/s等效采樣率，其強大的觸發和分析能力使其易于捕獲和分析波形，清晰的液晶顯示和數學&&&運算功能，便于用戶更快更清晰地觀察和分析信號。

DS1000B系列為四通道加一個外部觸發輸入通道的數字示波器，可同時捕獲多路信號，滿足工業的應用需求。DS1000B系列強大的觸發和分析能力使其易于捕獲和分析波形。清晰的液晶顯示和數學&&&&運算功能，便于用戶更快更清晰地觀察和分析信號。

應用領域

——電子線路設計和調試

——觀察瞬時信號

——制造測試和質量控制

——教育和科研

——工業控制

——機電產品設計和分析

人性化設計

——嵌入式幫助菜單，方便信息獲取

——多國語言菜單顯示，支持中英文輸入

——支持U盤及本地存儲器的文件存儲

——模擬通道波形亮度可調

——波形顯示可以自動設置(AUTO)

——彈出式菜單顯示，方便操作

——提供一鍵測量，一鍵存儲/打印快捷鍵

4路獨立模擬通道

DS1000B系列提供4路模擬輸入通道，可獨立垂直控制，用戶可同時觀察多路信號。各通道按鈕與顯示屏中相應的通道標記、波形將以特定的顏色&&&區分。

2GSa/s高速實時采樣

2GSa/s實時采樣率，50GSa/s等效采樣率。

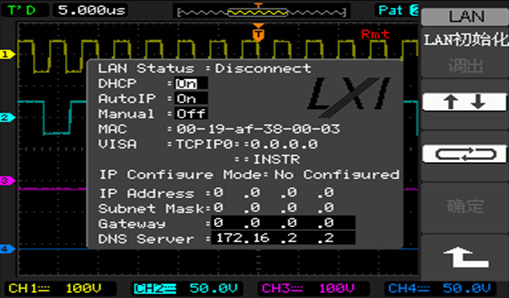

符合LXI聯盟C類儀器標準

符合LXI聯盟C類儀器標準，能夠快速、經濟、高效地創建和重新配置測試系統，輕松實現系統集成。

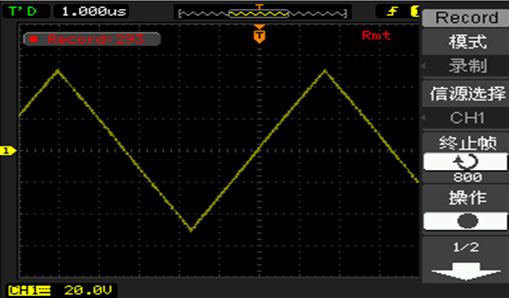

波形錄制與回放功能

DS1000B系列的波形錄制功能不僅可以錄制4個通道的輸入波形，還可以錄制Pass/Fail檢測通過或失敗的波形。樶大可以錄制1000幀，并可回放和保存。

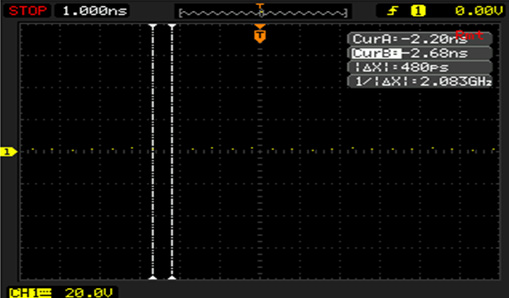

動態光標跟蹤

光標模式允許用戶通過移動光標進行測量操作。光標測量有3種方式：自動測量、手動測量和追蹤測量。

豐富的觸發功能

DS1000B系列擁有豐富的觸發功能：邊沿、脈寬、視頻、碼型、交替觸發。獨特的可調觸發靈敏度功能，可有效濾除疊加在觸發信號上的噪聲，防止誤觸發。

高性能碼型觸發功能

標配高性能碼型觸發功能，穩定觸發MSO數字信號。其中，碼型觸發根據4個通道之間的邏輯關系進行觸發，能夠捕捉特殊的數字信息。

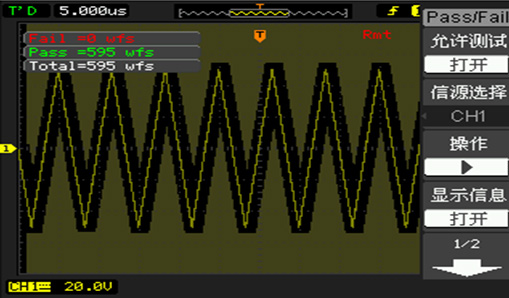

通過/失敗測試

Pass/Fail檢測功能，可方便產線快速檢測產品質量。

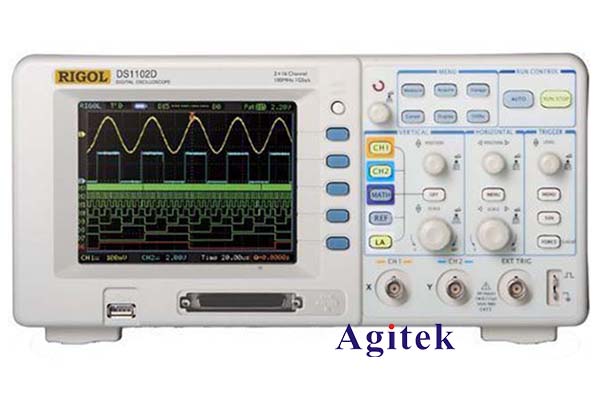

普源RIGOL數字示波器DS1000B系列特點

★ 提供4個模擬通道，樶大200MHz帶寬，2GSa/s實時采樣率，50GSa/s等效采樣率
★ 5.7英寸QVGA (320×240)，64k色TFT彩色液晶屏，LED背光光源技術，色彩逼真，功耗更低，壽命更長
★ 符合LXI聯盟C類儀器標準，能夠快速、經濟、高效地創建和重新配置測試系統
★ 具有豐富的觸發功能：邊沿、脈寬、視頻、碼型、交替觸發
★ 獨YI無二的可調觸發靈敏度，適合不同場合的需求
★ 自動測量22種波形參數，具有自動光標跟蹤測量功能
★ 獨特的波形錄制和回放功能
★ 精細的延遲掃描功能
★ 內嵌FFT功能，擁有實用的數字濾波器
★ Pass/Fail檢測功能
★ 多重波形數學&&&&運算功能
★ 提供功能強大的上位機應用軟件UltraScope
★ 標準配置接口：USB Device，雙USB Host，LAN，支持U盤存儲和PictBridge打印標準
★ 支持遠程命令
