普源示波器DHO924右下角方波信號太粗的調整方法

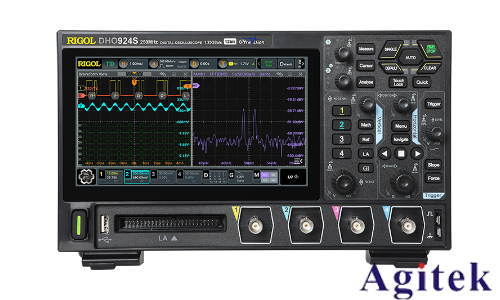

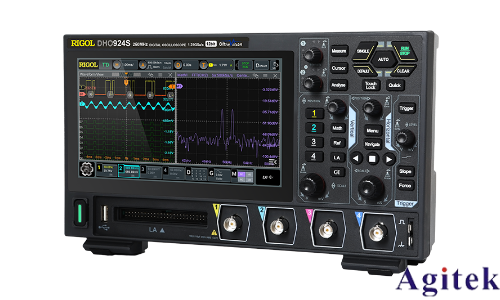

普源示波器DHO924作為一款高性能測量儀器，廣泛應用于電子研發與調試中。當用戶發現示波器右下角的方波信號顯示過粗、邊緣模糊或線條過寬時，可能直接影響信號測量的精度與觀察效果。本文將結合儀器特性與操作技巧，分析原因并提供調整方法，幫助用戶優化波形顯示質量。

一、問題現象與原因分析

方波信號顯示過粗通常由以下因素導致：

1. 垂直靈敏度設置不當：若靈敏度過高（如V/div檔位過大），波形幅度占屏比例過大，可能導致邊緣顯示失真。

2. 觸發設置不合理：觸發模式或觸發電平未正確配置，導致波形捕獲不穩定，出現疊加或抖動。

3. 探頭衰減系數不匹配：探頭衰減設置與示波器輸入設置不一致，造成信號幅度放大或縮小錯誤。

4. 帶寬限制與信號頻率不匹配：DHO924帶寬為200MHz，若測量高頻信號時未正確設置帶寬，可能導致信號失真。

5. 探頭補償或接地問題：探頭補償失調或接地線過長引入干擾，影響信號完整性。

二、調整步驟與優化方法

針對上述原因，可分步驟進行調整：

1. 檢查探頭連接與補償

確保探頭接地線盡可能短，避免高頻干擾。使用示波器自帶的校準信號（如1kHz方波）連接探頭，觀察波形是否清晰。

若波形異常，檢查探頭補償調節是否正確。部分探頭需通過微調補償電容，確保信號無過沖或欠沖。

2. 調整垂直靈敏度與偏移

通過“VOLTS/DIV”旋鈕降低靈敏度（如從1V/div調整為500mV/div），使方波幅度占據屏幕4-6格，避免波形溢出屏幕邊緣。

使用“垂直偏移（V-POSITION）”旋鈕微調波形位置，使其居中顯示，便于觀察細節。

3. 優化觸發設置

選擇“邊沿觸發（Edge Trigger）”模式，觸發源設為信號輸入通道（如CH1）。

調整觸發電平至信號幅度的中間位置，確保觸發穩定。若波形抖動，可啟用“觸發釋抑（Holdoff）”功能避免重復觸發。

4. 確認帶寬與采樣率

若信號頻率較高，檢查示波器帶寬限制是否開啟。必要時關閉帶寬限制功能，但需注意避免高頻干擾影響。

確保采樣率設置足夠高（至少5倍信號頻率），通過“采樣率（Sample Rate）”菜單調整參數。

5. 探頭衰減系數校準

確認探頭衰減設置（如×10或×1）與示波器輸入通道設置一致。例如，若探頭為×10衰減，示波器必須相應設置×10補償，否則信號幅度將顯示錯誤。

6. 使用頻譜分析輔助診斷

若調整后仍存在異常，啟用“FFT”功能觀察信號頻譜。高頻分量或諧波異常可能提示信號源或傳輸路徑問題，輔助進一步優化。

三、注意事項與總結

安全操作：避免輸入信號超過示波器最大量程（如±50V），防止損壞輸入電路。

定期校準：使用示波器自帶校準信號檢查探頭衰減與延遲，確保測量基準準確。

環境優化：減少周圍電磁干擾，保持接地良好，避免共模噪聲影響。

通過以上步驟調整，用戶可有效改善方波信號顯示過粗的問題，獲得清晰、穩定的波形。掌握示波器的精細化調節技巧，不僅能提升測量精度，更能為電路調試與故障排查提供可靠依據。在實際應用中，建議結合信號特性靈活配置參數，確保示波器性能最大化發揮。
