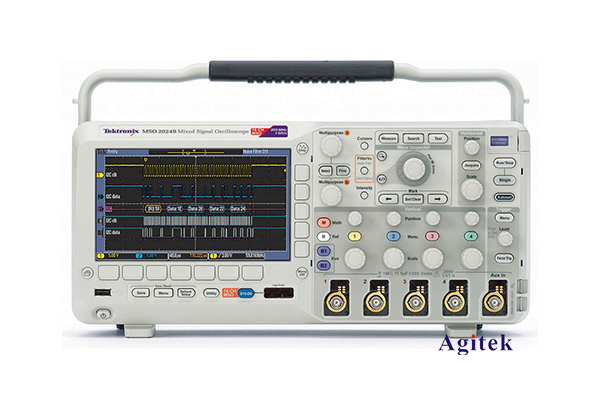

泰克MSO2004B是一款高性能的混合信號示波器，融合了數字示波器和邏輯分析儀的功能，為用戶提供了強大的信號分析和故障診斷能力。該示波器擁有眾多優秀的性能參數和實用的功能特性，為廣泛的應用領域提供了可靠的測量解決方案。

性能參數

1. 帶寬: 混合信號示波器的帶寬是 500 MHz，能夠捕獲和分析高速數字電路的快速信號變化。

2. 采樣率: 實時采樣率最高可達 2.5 GS/s，確保了對高頻信號的準確捕獲。

3. 通道數量: 該示波器擁有 4 個模擬通道和 16 個數字通道，能夠同時監測多種類型的信號。

4. 記錄長度: 最長可達 20 Mpts，為信號分析提供了更長的時間窗口。

5. 垂直分辨率: 模擬通道的垂直分辨率為 8 位，數字通道的垂直分辨率為 1 位。

6. 觸發功能: 支持多種先進的觸發模式，如邊沿觸發、脈寬觸發、視頻觸發、串行觸發等，可以捕獲復雜的信號事件。

功能特性

1. 混合信號測量: 該示波器能夠同時顯示模擬信號和數字信號，為用戶提供了更全面的信號分析能力。

2. 波形數學運算: 支持各種波形數學運算，如加、減、乘、除、FFT等，可以深入分析信號特性。

3. 光標測量: 提供豐富的光標測量功能，包括時間、電壓、相位、頻率等多種測量參數。

4. 自動測量: 擁有 29 種自動測量功能，如周期、頻率、上升時間等，大大提高了測量效率。

5. 邏輯分析功能: 內置 16 通道邏輯分析儀，能夠同時觀察和分析數字信號的邏輯狀態。

6. 串行總線分析: 支持多種常見的串行總線協議分析，如 I2C、SPI、UART等，便于調試和故障診斷。

7. 搜索和標記: 可以對波形進行搜索和標記，快速定位感興趣的事件點。

8. 存儲和回放: 支持波形的存儲和回放功能，方便用戶分析歷史數據。

應用領域

泰克MSO2004B混合信號示波器廣泛應用于電子產品的研發、制造和維護等領域，包括但不限于:

1. 數字電路設計和分析

2. 嵌入式系統調試

3. 通信協議分析

4. 電源電路測試

5. 汽車電子診斷

6. 工業自動化控制

總的來說，泰克MSO2004B混合信號示波器憑借出色的性能參數和豐富的功能特性，為用戶提供了一款兼具高性能和易用性的測量解決方案，在廣泛的應用領域中展現了突出的分析能力和診斷優勢。
